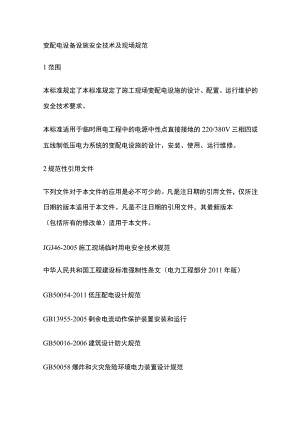

变配电设备设施安全技术及现场规范1范围本标准规定了本标准规定了施工现场变配电设施的设计、配置、运行维护的安全技术要求。本标准适用于临时用电工程中的电源中性点直接接地的220/380V三相四或五线制低压电力系统的变配电设施的设计、安装、使用、运行维修。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JGJ46-2005施工现场临时用电安全技术规范中华人民共和国工程建设标准强制性条文（电力工程部分2011年版）GB50054-2011低压配电设计规范GB13955-2005剩余电流动作保护装置安装和运行GB50016-2006建筑设计防火规范GB50058爆炸和火灾危险环境电力装置设计规范DL/T620-1997交流电气装置的过电压保护和绝缘配合正C61643-12:2002低压配电系统电涌保护器(SPD)第12部分:选择和使用导则临时用电管理规定变配电技术资料和运行检测安全技术及现场规范配电箱、柜、板安全技术及现场规范发电机安全技术及现场规范安全生产事故应急综合预案火灾事故应急预案触电(雷击)事故应急预案吊装工程施工安全技术要求机电安装安全技术要求3术语和定义施工现场临时用电安全技术规范JGJ46-2005及以下的术语和定义适用于本标准。3.1SPD电涌保护器用于限制暂态过电压和分流浪涌电流的装置。它至少应包含一个非线性电压限制元件。也称浪涌保护器。4临时用电系统4.1 一般规定4.2 施工现场的变配电设施应符合TN-S临时用电系统的相关要求，并能形成符合要求的三级配电、两级漏电的接零保护系统。4.3 施工现场变配电设备设施应符合变配电技术资料和运行检测安全技术及现场规范的相关规定。4.4 施工现场的变配电设施除应执行本规范的规定外，还应符合还需符合中华人民共和国工程建设标准强制性条文（电力工程部分2011年版）的规定。4.5 变压器4.6 施工变压器应按施工现场临时用电安全技术规范JGJ46-2005第3.1.2要求进行确定，宜选用Dynll结线组别的变压器。4.7 施工变压器高、低压侧应有短路和过电流保护，油浸式变压器应有瓦斯保护，短路和过电流保护应符合低压配电设计规范GB50054-2011的相关规定。4.8 在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。4.9 单台容量超过100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于4o4.10 单台容量不超过100kVA或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于10o4.11 在土壤电阻率大于lQm的地区，当达到上述接地电阻值有困难时，工作接地电阻值可提高到30o4.12 落地式变压器台应有坚固的基础。基础一般用砖、石砌成，并用1:2水泥砂浆抹面。为了保证安全，防止人、畜接近带电部分，变台周围应设置高度不小于L7m的围墙或栅栏，变压器外壳至围墙或栅栏的净距离不小于LOm,距门的净距离不应小于2.0m,围墙或栅栏的门应向外开。栅栏的栅条间距和下面横栏距地面的净距离均不得大于200mmo4.13 杆上变压器宜采用双钢筋碎杆架设,变压器容量不大于200kV.A,应在离高压杆23m处再立一根约7.5m长的电杆离地面2.53.0m高处用两根槽钢或角钢搭成安放变压器的架子，组成型变台在主杆距地面4.55.0m处安装熔断器架梁和熔断器担，高压引下线可以直接引下或通过顶部横担变换方向引下，经针式瓷瓶接到跌落式熔断器的上接线柱上。4.14 有架空进线的柱上变压器高压侧应安装无间隙氧化锌避雷器，落地式变压器高压侧直安装无间隙氧化锌避雷器。应尽量靠近变压器安装,其接地引下线应与变压器二次侧中性点及变压器的金属外壳相连接。氧化锌避雷器的配置应符合交流电气装置的过电压保护和绝缘配合DL/T620-1997要求，在多雷区，宜在变压器二次侧装设无间隙氧化锌避雷器。4.15 变压器过负荷运行需满足以下要求：运行中上层油温不宜经常超过85oCz最高不得超过95;加在电压分接头上的电压不得超过额定值的5%;变压器可以在正常过负荷和事故过负荷情况下运行,正常过负荷可以经常使用，其允许值根据变压器的负荷曲线、冷却介质的温度以及过负荷前变压器所带的负荷，由电气专业技术人员确定。在事故情况下，许可过负荷30%运行两小时，但上层油温不得超过85oCo4.16一般情况下施工变压器为分列运行，但在特殊情况下并列运行时,必须满足下列条件：三相绕组的接线组别相同； 电压变比相等,误差不超过05%; 短路电压相等，误差不超出10%; 变压器容量比不大于3:1; 相序必须相同。4.17 发电机变配电设施的发电机系统选择和设置应符合发电机安全技术及现场规范的相关规定。4.18 配电箱、开关箱配电箱、开关箱的设置及箱内电器装置的选择应符合配电箱、柜、板安全技术及现场规范的相关规定。4.19 保护接零4.20 在TN系统中,下列电气设备不带电的外露可导电部分应做保护接零：电机、变压器、电器、照明器具、手持式电动工具的金属外壳；电气设备传动装置的金属部件；配电柜与控制柜的金属框架；配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门;电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等：安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。4.21 城防、人防、隧道、深基坑等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。4.22 在TN系统中，下列电气设备不带电的外露可导电部分，可不做保护接零：在木质、沥青等不良导电地坪的干燥房间内，交流电压380V及以下的电气装置金属外壳（当维修人员可能同时触及电气设备金属外壳和接地金属物件时除外）；安装在配电柜、控制柜金属框架和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表、电流互感器、电器的金属外壳。4.23 防雷及SPD设置在多雷区或变配电设备的雷击变配电系统的防雷及SPD电涌保护器的设置应符合防雷系统安全技术及现场规范低压配电系统电涌保护器(SPD)第12部分:选择和使用导则正C61643-12:2002的相关规定。4.24 接地与接地电阻4.25 单台容量超过100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于4o4.26 单台容量不超过100kVA或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于10;在土壤电阻率大于lQm的地区，当达到上述接地电阻值有困难时，工作接地电阻值可提高到30o4.27 TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。4.28 在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10o在工作接地电阻值允许达到10。的电力系统中，所有重复接地的等效电阻值不应大于10o4.29 在TN系统中，严禁将单独敷设的工作零线再做重复接地。4.30 每一接地装置的接地线应采用1根及以上导体，在不同点与接地体做电气连接。4.31 不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。4.32 移动式发电机供电的用电设备，其金属外壳或底座应与发电机电源的接地装置有可靠的电气连接。4.33 移动式发电机系统接地应符合电力变压器系统接地的要求。下列情况可不另做保护接零：4.34 移动式发电机和用电设备固定在同一金属支架上供给其他设备用电；4.35 不超过2台的用电设备由专用的移动式发电机供电，供、用电设备间距不超过50m,且供、用电设备的金属外壳之间有可靠的电气连接时。4.36 在有静电的施工现场内，对集聚在机械设备上的静电应采取接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于IOoQ,高土壤电阻率地区不应大于1000o4.37 临时变配电设施的安装调试4.38 变压器、发电机、配电箱等变配电设备可采用吊装方法安装就位，在距地面500mm以下的基础上安装变压器、发电机、配电箱等变配电设备时，也可利用液压千斤顶、道木、钢轨、滚杠、助推器或导链等辅助安装设备，采用垂直上升法、水平滑动法或滚动法由人力安装就位。4.39 由机械吊装或人力安装就位过程的安全技术要求应符合吊装工程施工安全技术要求的相关规定。4.40 临时变配电设施的安装调试还应符合本规范第五章固定变配电安全技术相关规定。5固定变配电安全技术5.1 基本规定5.2 施工安全技术、应急措施或专项施工方案在施工前应按照危险源辨识、风险评价方法和要求、作业部位的实际情况，进行施工作业部位的危险源辨识、风险评价，编制施工安全技术措施、应急措施或专项施工方案,并按要求流程进行审批及安全技术、应急措施或专项施工方案交底，确保具体实施过程到位和根据施工现场不断变化的实际情况进行有针对性的技术措施调整。5.3 施工安全技术教育和培训5.4 所有进入施工现场的人员必须进行入场安全三级教育并经考核合格方可上岗，凡未经三级安全教育和安全交底的人员严禁进入施工现场进行施工作业。否则一经发现将按公司规定进行严肃处理。施工现场安全防护5.5 作业人员应根据作业环境和有害物质的情况，应分别采用头部、眼睛、皮肤及呼吸系统的防护用具。作业人员的防护用具应符合劳动防护用品配备和穿戴要求的相关规定，并应定期检查，保证其防护性能有效性。5.6 进入现场的人员必须按规定戴好安全防护用品（安全帽及安全带及防护手套等）现场严禁拖穿拖鞋、赤脚及穿带钉易滑鞋上班；严禁酒后作业；5.7 安全防护5.8 施工现场入口处、施工起重机械、临时用电设施、脚手架、出入通道口、楼梯口、电梯井口、孔洞口、基坑边沿、爆破物及有害危险气体和液体存放处等危险部位，设置明显的安全警示标志。安全警示标志应符合安全标识现场规范的相关规定。5.9 施工用电设备和机电设备的电击防护应符合低压配电设计规范的相关规定。5.10 施工现场的配电线路和电气设备的绝缘应符合相应电压等级的绝缘电阻要求，电气绝缘的性能可通过测量其绝缘电阻、耐压强度、泄漏电流等参数来衡量，电气绝缘较差的临时用电线路和设备应及时更换；5.11 施工现场的配电线路和电气设备的电气安全距离应符合要求，如带电体与地面之间、带电体与带电体之间、带电体与人体之间、带电体与其他设施和设备之间，均应保持一定距离，在配电线路和变、配电装置附近工作时，应考虑线路安全距离，变、配电装置安全距离，检修安全距离和操作安全距离等。5.12 施工现场的变配电设备的布置、电击防护、两级漏电保护的设置应符合低压配电设计规范GB50054-2011.JGJ46-2005施工现场临时用电安全技术规范、GB13955-2005剩余电流动作保护装置安装和运行的相关规定。施工现场电气触电预防措施应符合安全生产事故应急综合预案触电（雷击）事故应急预案的相关规定。5.13 施工现场临时用电施工现场的临时供电应符合JGJ46-2005施工现场临时用电安
