XX项目附着式升降脚手架工程安全专项施工方案.docx

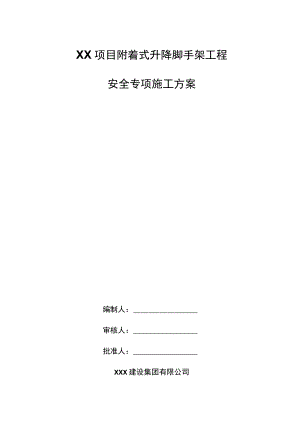

XX项目附着式升降脚手架工程安全专项施工方案编制人：审核人：批准人：XXX建设集团有限公司XXXX年XX月目录目录错误!未定义书签。第一章编制说明及依据41.1 编制依据4方案编制人员架构41.3项目专职安全管理人员4第二章工程概况42.1 工程总体概况及爬架主要工艺参数42.2 技术保证及施工平面布置6第三章施工计划173.1 施工进度计划173.2 材料与设备计划173.3 劳动力计划18第四章附着式升降脚手架施工工艺及检查验收194.1 针对性防护措施：194.2 爬架平台安装、提升、拆除的技术措施194.3 运距离计算书：344.4 体单元重量344.5 支撑与附着件的预埋形式与要求354.6 搭设与提升前后及使用中检查要求36第五章附着式升降脚手架施工安全保证措施415.1 安全施工组织保证体系415.2 危险源识别与分析475.3 应急救援预案485.4 定期维护保养计划625.5 季节性施工安全技术要求64第六章文明施工措施66（1）自觉遵守工程现场各种规章制度，严格要求自己班组言行。66第七章计算书66DM300型防火性全防护智能爬升平台设备计算书667.1.1 架体搭设情况及计算单元的选择677.1.2 竖龙骨稳定性计验算687.1.3 全防护升降平台龙骨单元设计计验算：69qk=SL=4kN2m=2kNm707.1.4 上、下承重梁承重螺栓设计计算：717.1.5 导轨及导轨与架体连接螺栓受力计算717.1.6 固定附墙支座反力计算737.1.7 固定附着支座斜拉件焊缝计算：737.1.8 穿墙螺栓强度计验算747.1.9 吊挂件螺栓强度验算：757.1.10 吊挂件及吊索验算：767.1.11 抗倾覆验算：767.1.12 提升钢丝绳安全系数验算77第八章附图77第一章编制说明及依据1. 1编制依据序号名称编号1危险性较大的分部分项工程安全管理办法建质201831号2广东省建设厅关于转发（危险性较大的分部分项工程安全管理办法）的通知090817l）3建筑施工工具式脚手架安全技术规范JGJ202-20104建筑施工扣件式钢管脚手架安全技术规范JGJ130-20115建筑施工安全检查标准JGJ5920116建筑施工高处作业安全技术规范JGJ80-20167建筑结构荷载规范GB50009-20128施工现场临时用电安全技术规范JGJ46-20059钢结构设计规范GB50017-200310建筑物防雷设计规范GB50057-201011机械设备安装工程施工及验收通用规范GB50231-200912建筑施工升降设备设施检验标准JGJ305-201314建筑工程施工现场消防安全技术规范GB50720-201115建筑施工安全技术统一规范GB50870-201316关于颁布建筑施工附着升降脚手架管理暂行规定的通知建建200987号17XXX市XXX二期项目建筑、结构平面图18XXX牌DM300型附着式升降脚手架操作规程19重要用途钢丝绳GB8918-200620一般用途钢丝绳GB8918-200621钢丝绳夹GB/T5976-200622钢结构焊接规范GB/T50661-201123钢结构工程施工规范GB50755-20121.2 方窠编制人员架构序号姓名学历职称职务备注1伏圣杰专科方案编制人员方案编制人2杨锐本科技术负责人项目方案审核人3刘先满木科高级工程师总工方案公司审批人1.3 项目专职安全管理人员附着式升降脚手架分包单位：XXXXXX安防科技有限公司序号姓名职务证书编号备注1XXX项目负责人2XXX项目安全员专业安全员第二章工程概况2. 1工程总体概况及爬架主要工艺参数工程名称XXX市XXX二期建设单位XXX市雅晟房地产开发有限公司监理单位XXX市XXX建设监理咨询有限公司设计单位XXX市XXX城市建筑设计院有限公司总承包单位XXXXXX建设有限公司爬架分包单位XXXXXX安防科技有限公司工程所在地XXX市台城香雁湖村委会朗底洞建筑标高1#楼：89.65m；2#楼：98.20m；3#楼：98.20m；4#楼：98.20m；5#楼：98.20m；6#楼：89.65m；7#楼：89.65m楼体±0.00以上总层数1#楼：26层；2#楼：33层；3#楼：33层；4#楼：33层；5#楼：33层；6#楼：31层；7#楼：31层标准层起止层数均为4-屋面层；标准层单层高度均为2.9m有无避难层无外立面变化情况每栋楼标准层均有100-45Omm大小不等的装饰线，大于100的装饰线条需要后做。本项目爬架主要工艺参数架体宽度0.6m架体高度均为15m；组装时爬架底部所在楼层均为4层架体走道板布置布置7道走道板架体步高均为L9m-2.0m；详见爬架侧立面图架体翻板布置2道翻板，分别位于1、4步架体内挑板布置3道内挑，分别位于1、4、7步机位最大支承跨度5.5m架体端口悬挑长度2.Om每个机位架体自重2.53.Ot操作层距墙距离350mm允许施工荷载3层同时施工允许荷载2kNm22层同时施工允许荷载3kNm2爬架升降时间1.5-2小时/栋*层提升机功率500w提升速度120mmmin提升机额定吨位7.5t预埋水平偏差30un爬架平台防火标准防火绝燃施工载荷传递楼层2层附墙支座数量3个提升机是否需要周转不需要最大周转件重量25kg每次升降层数1层防坠距离20-60mm每个机位防坠器个数3个2.2技术保证及施工平面布置本项目附着式升降脚手架工程共包括5栋住宅楼，分别为1#楼、2#楼、3#楼、4#楼、5#楼、6#楼、7#楼。该工程标准层外形沿高度方向相对统一，适合爬架防护。为保证施工安全、满足施工进度、避免发生火灾及高空坠物伤人、损物事件，根据工程具体情况，拟采用“XXX牌”DM300型防火型全防护智能升降平台作为该楼标准层的外防护架，爬架提升满足结构主体施工防护。另外，屋面内收后的机房水箱结构施工、采光井等局部部位由落地架或外悬挑架进行施工防护(外悬挑架方案由施工总承包单位负责另编)。2.2.1机位布置严格按照建筑施工工具式脚手架安全技术规范：(1)架体高度不得大于5倍楼层高；(2)架体宽度不得大于1.2m；(3)直线布置的架体支承跨度不得大于7m,折线或曲线布置的架体，相邻两主框架支撑点外的架体外侧距离不得大于5.4m；(4)架体的水平悬挑长度不得大于2m,且不得大于跨度的1/2；(5)架体全高与支承跨度的乘积不得大于IlOm工2.2.2爬架架体侧立面图如下:肉挑板标准层层高爬架侧立面图Ol标准层层爬架侧立面图02标准层层高爬架侧立面图03第七道龙骨板第六道龙骨板第五道龙骨板第四道龙骨板内挑板S*第三道龙骨板OS第二道龙骨板g第一道龙骨板52.2.3注意事项1、总包方不得将施工荷载传递至爬架架体上，如支模工艺支模钢管架严禁将施工荷载传递至架体;2、爬架为1.9-2m步高布置走道板；3、爬架底部在有边梁结构时，加装横龙骨作为拦腰杆进行防护。2.2.4 施工电梯本项目每栋楼楼爬架在标准层，施工电梯均进爬架两层，不影响爬架的提升。爬架封顶后，先拆除施工电梯位置处爬架，断面口用安全网封闭。爬架和施工电梯位置关系如下图所示：施工电梯与爬架位置关系2.2.5 塔吊附臂处的处理措施塔吊附墙不能与提升机构及竖向龙骨发生干扰。在塔吊附墙处，采用特质的活动龙骨板，活动龙骨板一端采用合页焊接在固定龙骨板端头角钢上，两者之间采用活动板连接角钢连接，当附墙和龙骨板抵触时，活动板连接角钢松开活动龙骨板边的螺栓，把活动龙骨板翻转上去，翻转上去前在龙骨板上下（避开附墙）增加临时横龙骨，架体通过附墙后恢复活动龙骨板，安装好转角连接角钢。此处的防护网也采用可活动式的在现场用合页连接，当附墙和防护网相抵触时，两片防护网打开，架体通过附墙后恢复防护网。提升时应设专人看守，确保提升安全和支架整体性。塔吊效果图2. 2.6架体分片提升，架体不同步的处理措施由于架体分片提升，先提升的一片架体的底部比后提升的另外一片架体的底部高出一个楼层的高度，因此，在先提升的架体顶层和后提升的另外一片架体底层侧面增加防护网防护，等架体提升同步后，再把防护网拆除。分片提升防护效果图3. 2.7爬架内部爬梯的布置本项目为方便施工人员行走，每栋楼爬架内部走道板设置2处爬梯。布1#3#5#6#楼爬梯位置示意图待定2#楼爬梯位置示意图本项目每栋楼爬架布置两处楼梯，楼梯位于平面布置图所示位置第一道龙骨板以上,楼梯位置见附件爬架平面布置图。楼梯效果图第三章施工计划4. 1施工进度计划升降脚手架以满足工程主体施工及现场实际工程进度为目标。本工程在进入标准层施工前15天，爬架所需物资计划应落实，按照总包单位施工进度安排附着式脚手架施工计划。常规施工期间每次提升（下降）一次的准备时间6小时，爬架每升、降一片一层，一次需要60分钟左右,基本不占用其他工种作业时间。每层的提升进度节点计划以满足总包方施工防护和总包签发的提升书面指令为标准。3.2材料与设备计划3.2. 1物资准备（1）材料准备根据工程所需材料及设备分析和施工进度计划的要求，编制材料计划，为施工备料,确定堆放场地及组织运输提供依据。（2）构（配）件和制品加工准备根据脚手架构造体系要求，对构（配）件和制品进行加工。（具体数量见构配件计划清单）。材料进场前，专业承包单位会将各种材料合格证提
