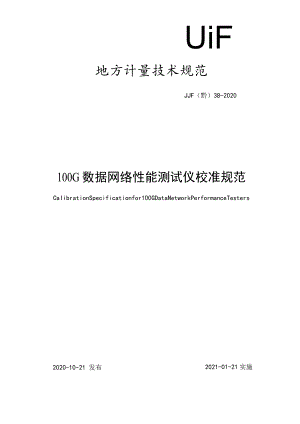

UiF地方计量技术规范JJF（黔）38-2020100G数据网络性能测试仪校准规范CaIibrationSpecificationfor100GDataNetworkPerformanceTesters2020-10-21 发布2021-01-21实施JJF （黔）382020WOG数据网络性能测试仪校准规范CalibrationSpecificationfor100GDataNetworkPerformanceTesters归口单位：市场监督管理局主要起草单位：贵州航天计量测试技术研究所参加起草单位：北京信而泰科技有限公司本规范委托贵州航天计量测试技术研究所负责解释本规范主要起草人：李金阳（贵州航天计量测试技术研究所）袁文（贵州航天计量测试技术研究所）石竹君（贵州航天计量测试技术研究所）参加起草人：李阳（北京信而泰科技有限公司）黄兵兵（贵州航天计量测试技术研究所）目录引言(II)1Ytill(1)2引用文件(2)3术语和计量单位(2)5计量特性(3)5.1通信协议编码/解码(3)5. 2!'生育匕(3)6校准条件(7)5.1 环境条件(7)6. 21则重K准及其他设备(7)7校准项目和校准方法(8)6.1 校准项目(8)7. 2(8)8校准结果的表达(12)8. 1校准原始记录(12)9. 2IjEI:(12)10. 数据处理(12)9复校时间间隔(13)附录A校准原始记录格式(14)附录B校准证书内页格式(21)附录C校准不确定度评定示例(28)引言本规范依据JJF1071-2010国家计量校准规范编写规则、JJF1059.1-2012测量不确定度评定与表示和JJFlOO1-2011通用计量术语及定义进行编制。WOG数据网络性能测试仪校准规范1范围本规范适用于(l-100)Gbit/s的数据网络性能测试仪(以下简称测试仪)的校准。2引用文件本规范引用了下列文件：JJF1534-2015数据网络性能测试仪校准规范IEEE802.3采用冲突检测存取方法的载波检测多址存取(CSMA/CD)及物理层规范(CarrierSenseMultipleAccesswithCollisionDetection(CSMCD)AccessMethodandPhysicalLayerSpecifications)IEEE802.3ba40Gbsh和100Gb/s操作用介质访问控制参数、物理参数和管理参数(MediaAccsseControlParameters,PhysicalLayersandManagementParametersfor40Gbsand100GbsOpertion)ITU-TI.361B-ISDNATM层技术规范(B-ISDNATMlayerspecification)RFC768用户数据报协议(USerDatagramProtocol)RFC791互联网协议(InternetProtocol)RFC792网络控制消息协议(InternetControlMessageProtocol)RFC793传输控制协议(TranSlniSSionControlProtocol)RFC826以太网地址解析协议(EthernetAddressResolutionProtocol)RFC1242网络互连设备术语(BenChmarkingterminologyfornetworkinterconnectiondevices)RFC1661点对点协议(ThePoint-to-PointProtocol(PPP)RFC2544网络互连设备的基准测试方法(BenChmarkingMethodologyforNetworkInterconnectionDevices)RFC2889局域网(LAN)交换设备基准(测试)方法(BenChmarkingMethodologyforLANSwitchingDevices)凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语和计量单位JJF1534界定的及以下术语和定义适用于本规范。3. 1吞吐量throughput被测设备在不丢帧（包）的情况下，最大转发速率。可用帧（包）/秒（fps）、比特/秒（bit/s）以及与线速率的百分比（%）来表示。3 .2丢帧（包）率packetloss被测设备在固定负载下，由于资源不足而导致的没有被转发的帧（包）数占应转发的帧（包）数的百分比。4 .3背对背backtoback当被测设备收到一组具有固定长度和速率的帧（包）时，由空闲状态到开始转发的时间周期内，按此速率所能转发的帧（包）数，该参数反映了被测设备数据缓存能力。以称突发某一帧（包）长的数帧（包）数（frames）来表示。3.5存储转发时延storeforwardinglatency输入帧（包）的最后一比特位到达输入口开始至该帧（包）第一比特位在输出口出现的时间间隔。3.6按位转发时延bitforwardinglatency输入帧（包）的第一比特位到达输入口开始至该帧（包）第一比特位在输出口出现的时间间隔。3.7数据包发送速率packetsendrate以太网端口以某一固定帧（包）长，在某一固定帧（包）间隔下，每秒发送数据帧（包）的个数。用帧（包）/秒（fps）来表示。3.8 帧头frameheader二进制数据组成帧（frame）,帧的起点称为帧头。3.9 协议分析仪protocolanalyzer对网络上运行的各种协议进行捕获、解码和协议仿真的仪表。4概述数据网络性能测试仪是用于对数据网络及其相关设备的性能参数进行测试的仪表，可以模拟网络终端产生流量，进行网络性能测试，对网络状态进行实时监测，分析和统计结果。5计量特性5.1 通信协议编码/解码通信协议编码/解码要求见表I0表1通信协议编码/解码要求协议类型要求以太网帧符合IEEE802.3规定符合IEEE802.3ba规定IP包符合RFC791规定TCP包符合RFC793规定UDP包符合RFC768规定ARP包符合RFC826规定ICMP包符合RFC792规定ATM信头符合ITU-T1.361规定TML5信元承载IP包符合ITU-TI.361规定ATMAAL5信元承载TCP包符合ITU-T1.361规定ATMAAL5信元承载UDP包符合ITU-T1.361规定PPP帧头符合RFC1661规定PPP承载IP包符合RFC1661规定PPP承载TCP包符合RFC1661规定PPP承载UDP包符合RFC1661规定5.2 性能参数5.2.1吞吐量自环校准状态，校准结果应达到100%。以太网中通常使用的帧(包)长分别为64、128、256、512、1024、1280、1518字节(B)0端口线速率为(1-100)Gbit/s对应的吞吐量标称值见表2。表2吞吐量标称值端口线速率(Gbit/s)帧(包)长(B)吞吐量标称值(fps)1641488095128844594256452898512234962102411937112809615315188127410641488095212884459462564528986512234962410241193718128096153815188127441006414880952412884459459256452898555122349624110241193718012809615385151881274385.2.2丢包率自环校准状态，校准结果应为0%。5.2.3背对背自环校准状态，校准结果应为：吞吐量X测试时长，规定5s校准时长。端口线速率为(1-100)Gbit/s对应5s测试时长的背靠背标称值见表3。表3背靠背标称值端口线速率(Gbit/s)帧(包)长(B)背靠背标称值(frame)1647440476128422297325622644935121174812102459865912804807691518406372106474404762128422297302562264492851211748120102459865901280480769215184063719100647440476191284222972972562264492755121174812031024598659001280480769231518406371915.2.4时延端口线速率为(1-100)Gbit/s对应的时延0.1s50OmS；最大允许误差：±(l×104×T+l)s(T：时延标称值)。5.2.5数据包发送速率端口线速率(1100)Gbit/s对应的数据包发送率标称值见表4。最大允许误差±(1X1O'XP+1)包/秒(P：端口每秒发送包数标称值)。数据包发送速率设置值范围见表4。可采用公式（1）进行计算。(1)F_TxlO6(£+20)x8式中:F数据包发送速率，frames/s；T仪表端口线速率，Mbit/s；1.数据帧（包）长，B,1B=8bito表4数据包发送速率标称值端口线速（Gbit/s）发送包长（B）数据包发送速率标称值%firames/s1641001488095.2128100844594.6256100452898.6512100234962.41024100119731.8128010096153.8151810081274.4106410014880952.41281008445945.92561004528985.55121002349624.110241001197318.01280100961538.51518100812743.810064100148809523.812810084459459.525610045289855.151210023496240.6102410011973180.1128010096153
