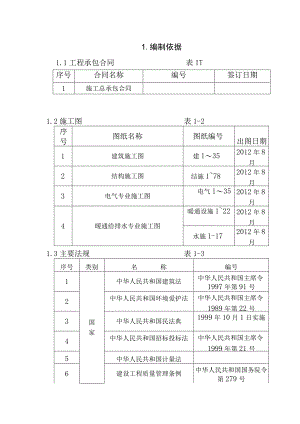

1.编制依据序号合同名称编号签订日期1施工总承包合同1.1工程承包合同表IT1.2施工图表1-2序号图纸名称图纸编号出图日期1建筑施工图建1352012年8月2结构施工图结施1782012年8月3电气专业施工图电气1352012年8月4暖通给排水专业施工图暖通设施1222012年8月水施1-172012年8月1.3主要法规表1-3序号类别名称编号1国家中华人民共和国建筑法中华人民共和国主席令1997年第91号2中华人民共和国环境爱护法中华人民共和国主席令1989年第22号3中华人民共和国民法典1999年10月1日实施4中华人民共和国招标投标法中华人民共和国主席令1999年第21号5中华人民共和国计量法6建设工程质量管理条例中华人民共和国国务院令第279号7工程建设标准强制性条文中华人民共和国建设部建标2000219号8行业关于建筑业进一步推广应用10项新技术的通知建1998200号9建设部建设工程施工试验实行有见证取样和送检制度的暂行规定的通知建设部578号文1.4主要规范，规程表41国家地下工程防水技术规范GB50108-20012混凝土结构工程施工质量验收规范GB50204-20023工程测量规范GB50026-19934屋面工程质量验收规范GB50207-20025建筑电气工程施工质量验收规范GB50303-2002电梯工程施工质量验收规范GB50310-20026戳!给排水及采暖工程施工及验收GB50242-2002火灾自哪警范GB50166-19927地下防水工程质量验收规范GB50208-20028通风及空调工程施工质量验收规范GB50243-20029建筑地面工程施工质量验收规范GB50209-200210建筑装饰装修工程质量验收规范GB50210-200111建筑施工高处作业平安技术规范JGJ80-199112泵送砂施工技术规程JGJ/T10-9513行业建筑施工扣件式钢管脚手架平安技术规范JGJ130-200114施工现场临时用电平安技术规程JGJ46-198815高层建筑混凝土结构技术规程JGJ3-200216建筑工程冬季施工规程JGJ104-971.5主要标准表1-5序号类别名称编号1国家建筑安装工程质量检验评定统一标准GB50300-20012钢筋碎用热轧带肋钢筋GB1499-19983混凝土强度检验评定标准GBJ107-20014混凝土质量限制标准GB50164-20075予拌混凝土GB/T14902-946建筑施工场界噪声限值GB12523-19901行业建筑施工平安检查标准JGJ59-2001L6主要图集表1-6序号类别名称编号1国家建筑物抗震构造详图03G329（一）2混凝土结构施工平面整体表示方法制图规则和构造详图IlGlOl-I.2.33建筑构造通用图集88J系列，88JX系列4建筑电气通用图集92DQ92DQi35建筑设备施工安装通用图集91SB1-91SB9L7其他表1-7序号类别名称编号1地质勘查报告2003堪1582设计交底，设计变更通知，/洽商记录3企业项目管理手册，资料，质量，平安等/4企业质量保证手册QG/NTEJZLSC001-20025企业程序文件汇编QG/NTEJZLCX001-20002.工程概况2.1总体简介表2-1序号项目内容1工程名称亳州红星美凯龙家居生活广场2工程地址亳州市开发区3建设单位亳州亿都国际商城4设计单位海南华筑国际工程设计询问管理公司5监理单位亳州市华夏监理6质量监督单位亳州市质量监督站7施工总承包单位江苏省建筑工程集团8投资来源建设单位自筹9合同承包范围图纸范围内土建，水电安装10承包方式包工包料11合同工期12合同质量目标合格2.2建筑设计简介表2-2序号项目内容1建筑功能地下一层为车库；地上一三层为家居商场2建筑特点本工程为大型家居商场3建筑面积(11)2)总建筑面积52189m2占地面积7134m2地下建筑面积13970m2地上建筑面积38219m2总用地面积13470m24建筑层数地上3层地下1层5建筑层高(m)地下部分层高地下一层5.2m地上部分层高首层5.5m二层5.2m三层5.2m6建筑高度(In)±0.00定标高38.500m室内外高差0.30m基底标高-5.8m最大基坑深度2.Im檐口高度(m)17.6m簸物(m)19.8m7横轴编号A.B.C.D.E.F.G.H.纵轴编号.1/LED横轴距离(m)156.50m纵轴距离(m)90.7m8建筑类别一类高层建筑9建筑耐火等级一级10局部保温在结构板底屋面保温60mm厚岩棉板11墙体地下部分外墙：外墙为350厚防水钢筋混凝土墙内墙：除钢筋混凝土墙外为200厚KPl多孔砖。地上部分外墙，内墙均为KPl多孔砖。12屋面屋面仅用于和设备检修40厚C20配筋刚性防水混凝土2厚SBS防水轻集料混凝土60厚岩棉保温板20mml:2水泥砂浆找平层2厚聚氨酯防水钢筋混凝土楼板13外装修外墙装修见装修图14门窗工程铝合金门窗，铝合金外窗均为断热铝合金型材，表面氟炭喷涂，玻璃面积L5Ilf的玻璃门窗均采纳平安玻璃；木质防火门；隔音门。15内装修顶棚工程涂料顶棚防火木丝板顶棚纸面石膏板吊顶金属吊顶楼地面工程详见装修图内墙装修涂料墙面吸声墙面釉面砖墙面楼梯铺地砖楼面16防水工程地下室基础及外墙为钢筋混凝土自防水，防水等级为S6,铺（贴）SBS改性沥青卷材3+3。卫生间，水泵房，冷冻机房，热交换站，膨胀间地面2厚水泥基防水涂膜，沿四周墙面高起250。消防水池钢筋混凝土自防水，抗渗等级为S6；池底和池壁内，外面均用聚合物水泥砂浆抹面，池底15mm厚，池壁IOmm厚。屋囿防水SBS卷材防水+聚氨酯防水屋面防水等级二级17防火耐火等级地下室为一级，地上为一级防火分区地上每层分为三个防火分区，每个分区均设有自动灭火系统和火灾自动报警系统，每个防火分区的面积不同2.3结构设计简介表2-3序号项目内容结构形式基础结构形式带承台的筏板基础主体结构形式框架结构屋盖结构形式现浇钢筋碎结构形式土质，水位土质分层状况（自上而下）人工填土层，粘质粉土-砂质粉土层，粘土1层，粉质粘土2层，粉细砂层层，粘土-重粉质粘土2层，砂质粉土3层，圆砾层3,中砂层，卵石层，细中砂1层，圆砾层，粉质粘土-粘质粉土层，砂质粉土1层，细中砂2层，粘土-重粉质粘土3层地下水位标高m（定标问）地下水水质对役无腐蚀性3地基基础持力层土质粉质粘土-粘质粉土份层，砂质粉土1层，细中砂2层，粘土重粉质粘出血层地基承载力200Kpa4地下防水结构自防水S6级防水砂自防水材料防水SBSII型3+3厚卷材防水构造防水水平施工缝设止水钢板5碎强度等级分布垫层C15基础底板，DKLC35S6地下柱（KZ）C35剪力墙（墙体，暗柱，连梁，混凝土水池）C35外墙，水池S6梁(KL,L),板C30楼梯(TB,TDC30构造柱，圈梁，过梁C206抗震等级工程设防烈度8度抗震等级三级剪力墙底部加强区无7钢筋类别热轧I级，II级，III级8钢筋接头形式直螺纹连接梁，柱主筋2229结构断面尺寸(mm)基础底板厚度500外墙厚度350内墙厚度300柱断面尺寸650×650,700X700,800X800楼板厚度180,120,14010楼梯，坡道结构形式全现浇11结构税工程预防碱集料反应类别管理H类工程12结构混凝土耐久性的基本要求结构部位核比离子含量%量(kgm)地上部分0.652251.0不限制地下部分0.552750.23.013建筑沉降观测设计不作要求2.4专业设计概况表2-4序号项目设计要求系统做法管线类别1给排水系统给水低区为地下一层，由室外市政管网直供；高区四-六层由变频恒压供水设备供水采纳热镀锌钢管，丝扣连接热镀锌钢管排水采纳生活污水，废水合流制，由立管收集排入市政排水管网；地下一层污废水由集水坑，潜水排污泵提升排至室外雨水管网重力排水管采纳UPVC管,埋地部分排水管及出户横干管采纳机制排水铸铁管；压力排水管采纳焊接钢管，焊接连接；UPVC管，机制排水铸铁管，焊接钢管雨水屋面雨水采纳内排水，由雨水斗收集经虹吸式雨水排放系统排入市政雨水管网雨水管采纳l¾密度聚氯乙烯管高密度聚氯乙烯管消防水由底层和顶层的环管把各消火栓立管连成环网焊接无缝钢管2消防系统消防喷洒，消火栓焊接，沟槽连接，丝接镀锌管，焊管排烟机械排烟，自然排烟分系统，分区通风一般钢板风管报警肖防中心捌分系统，分区焊管3通风系统通风正压送风，排风分系统，分区通风镀锌钢板采暖地下一层层设换热站经过换热器冬季供应6050°C空调热水空调水系统4电力系统照明1-3层采纳放射式/地下室采纳树干式桥架，焊管动力放射式及树杆式结合桥架，焊管弱电/线槽，焊管避雷二类防雷92DQ13,02D501-2-16,02D501-2扁铁，柱内主筋5设备安装电梯3部货梯，1部观光电梯，3部自动扶梯/配电柜高压分界室采纳HXGN环网柜，高压配电柜为KYN44-28型手车柜水箱布置在建筑顶部及地下室水
