西门子工控机IPC产品选型样本.ppt

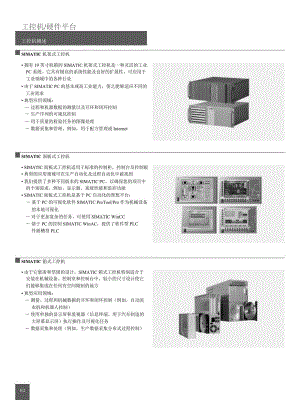

8/2工控机/硬件平台 由于它紧凑和坚固的设计，SIMATIC 箱式工控机特别适合于安装在机械设备、控制室和控制台中。较小的尺寸设计使它们能够集成在任何有空间限制的地方 典型应用领域：测量、过程和机械数据的开环和闭环控制（例如，自动洗衣机和机器人控制）使用单独的显示屏和监视器（信息终端、用于汽车制造的大屏幕显示屏）执行操作及可视化任务 数据采集和处理（例如，生产数据采集分布式过程控制）工控机概述SIMATIC 机架式工控机SIMATIC 面板式工控机 SIMATIC 面板式工控机适用于标准的控制柜，控制台及控制板 典型的应用领域可在生产自动化及过程自动化中被找到 我们提供了多种不同版本的 SIMATIC PC，以确保您的项目中的个别需求，例如，显示器、系统性能和监控功能 SIMATIC 面板式工控机是基于 PC 自动化的理想平台：基于 PC 的可视化软件 SIMATIC ProTool/Pro 作为机械设备的本地可视化 对于更加复杂的任务，可使用 SIMATIC WinCC 基于 PC 的控制 SIMATIC WinAC，提供了软件型 PLC 件插槽型 PLCSIMATIC 箱式工控机 拥有 19 英寸机箱的 SIMATIC 机架式工控机是一种灵活的工业PC 系统。它具有极高的系统性能及良好的扩展性，可应用于工业领域中的各种行业 由于 SIMATIC PC 的基本或高工业能力，使之能够适应不同的工业需求 典型应用领域：过程和机器数据的测量以及开环和闭环控制 生产序列的可视化控制 用于质量的检验任务的图像处理 数据采集和管理，例如，用于配方管理或 Internet 8/3工控机/硬件平台机架式工控机SIMATIC IPC 547C 带 Intel Core2 Quad 处理器，性能极高，价格极具吸引力SIMATIC IPC547C 配备有具有强大功能的节能型 Intel Core2Quad/Duo 64 位处理器，内存容量达 8 GB，串行 ATA 硬盘容量达 500 GB，能够 24 小时连续运行，并且可靠提供极高的处理性能，而价格却极具吸引力。它的 7 个扩展槽采用了 PCI/PCI-Express 技术，可插入功能强大的扩展板卡，如用于连接两台显示器的 PCIe x16 图形卡和用于安装帧捕捉器模块的 PCIe x8（1 通道）。机架式工控机 547C 订货数据SIMATIC IPC547C订货号SIMATIC IPC547C 6AG4104-1-奔腾双核 E5300（2.6 GHz，800 MHz FSB，2 MBL2 Cache，EM64-T）250 GB 硬盘；内置；0.2 g vibration，1 g shock；1.0 GB DDR2 800 SDRAM（1 x 1.0 GB），单通道DVD-ROM；无软驱无扩展（硬件）；主板集成显示无操作系统无扩展110/230VAC Industrial PS；power cord Europe接口：2 x 10/100/1000 Mbit/s Ethernet（RJ45）；1 x VGA；1 x COM1；2 x PS/2；6 x USB2.0 后侧，2 x USB2.0 前侧；音频硬盘驱动器容量：6（3 x 5.25，1 x 3.5 前接；2 x3.5 内置）看门狗，温度与风扇控制7 插槽（4 x PCI，1 x PCIe x 16，1 x PCIe x 8（1Lane），1 x PCIe x 1）处理器奔腾双核 E5300（2.6 GHz，800 MHz FSB，2 MBL2 Cache，EM64-T）酷睿 2 双核 E8400（3.0 GHz，1333 MHz FSB，6ACDMB L2 Cache，EM64-T，VT）酷睿 2 四核 Q9400（2.66 GHz，1333 MHz FSB，6 MB L2 Cache，EM64-T，VT）驱动（SATA）ABDGHPR250 GB 硬盘；内置；0.2 g vibration，1 g shock；500 GB 硬盘；内置；0.2 g vibration，1 g shock；RAID1，2 x 500 GB 硬盘（Data Mirroring）；内置；0.2 g vibration，1 g shock；500 GB 硬盘可插拔盘；前置2 x 500 GB 硬盘可插拔盘；前置RAID1，2 x 500 GB 硬盘（Data Mirroring）可插拔硬盘，热插拔；前置RAID5，3 x 500 GB 硬盘（striping with parity）可插硬盘，热插拔；前置主内存1.0 GB DDR2 800 SDRAM（1 x 1.0 GB），单通道2.0 GB DDR2 800 SDRAM（2 x 1.0 GB），双通道01234.0 GB DDR2 800 SDRAM（2 x 2.0 GB），双通道8.0 GB DDR2 800 SDRAM（4 x 2.0 GB），双通道可更换设备DVD-ROM；无软驱DVDRW；无软驱DVD-ROM&软驱DVDRW&软驱1234SIMATIC IPC547C订货号SIMATIC IPC547C 6AG4104-1-可扩展（硬件）无扩展（硬件）；在板显示串口（COM2）+并口（LPT）；在板显示串口（COM2）+并口（LPT）+DVI-Extension适配器（DVI-D）串口（COM2）+并口（LPT）+PCIe x16 图形卡（DH：2x0123VGA or 2x DVI），256 MB操作系统Windows XP Prof.多语言（英，德，法，意，西），SP3 BWindows Vista Ultimate 多语言（英，德，法，意，西），SP1 CPXWindows Server 2008 包含 5 台客户机，多语言（英，德，法，意，西），SP1无操作系统可扩展（软件）无扩展XSIMATIC PC DiagMonitor Software V4.1 added ASIMATIC PC Image Creator Software V3.0 added BSIMATIC PC DiagMonitor V4.1&Image CreatorSoftware V3.0 addedC国家特定类型/电源110/230VAC Industrial PS；power cord Europe 0110/230VAC Industrial PS；power cord China 52 x 110/230V Redundant-PS；without power cord 6首选配置奔腾双核酷睿 E5300（2.6 GHz，800 MHz FSB，2 6AG4 104-1AA03-1XX0MB L2 Cache，EM64-T）；250 GB 硬盘 内置；1.0 GBDDR2 800 SDRAM（1 x 1.0 GB），单通道；DVD-ROM&Floppy Drive；串口（COM2）+并口（LPT）；在板显示；无操作系统酷睿 2 双核 E8400（3.0 GHz，1333 MHz FSB，6MB 6AG4 104-1CA04-1BX0L2 Cache，EM64-T，VT）；250 GB 硬盘 内置；1.0 GBDDR2 800 SDRAM（1 x 1.0 GB），单通道；DVDRW&软驱；串口（COM2）+并口（LPT）；在板显示；Windows XP Prof.多语言（英，德，法，意，西），SP3酷睿 2 四核 Q9400（2.66 GHz，1333 MHz FSB，6MB 6AG4 104-1DA14-1BX0L2 Cache，EM64-T，VT）；250 GB 硬盘 内置；2.0GB DDR2 800 SDRAM（2 x 1.0 GB），双通道；DVDRW&软驱；串口（COM2）+并口（LPT）；在板显示；Windows XP Prof.多语言（英，德，法，意，西），SP3附件内存扩展 1.0 GB DDR2 800 SDRAM（1 x 1.0 GB），单通道内存扩展 2.0 GB DDR2 800 SDRAM（2 x 1.0 GB），双通道内存扩展 4.0 GB DDR2 800 SDRAM（2 x 2.0 GB），双通道Tower-Kit，用于将机架式工控机改良至塔式工控机针对3.5硬盘的插入式移动硬盘交换框架，串口ATA（无硬盘）SIMATIC PC 备件，500 GB 硬盘 3.5 SATA6ES7 648-2AF40-0JA06ES7 648-2AF50-0JB06ES7 648-2AF60-0JB06ES7 648-1AA00-0XC06ES7 648-0EG00-1BA0A5E0 243558936 个月 SIMATIC 箱式/机架式 PC 服务选项A5E0 05100728/4工控机/硬件平台机架式工控机SIMATIC 机架式工控机 PC 647B 概述Rack PC 647B 具备极强的紧凑型核工业性能，尤其适用于快速计算和可视化任务的应用，如工业图像和数据的处理等。Intel 酷睿 2 双核处理器19 机架式，2 HU带有多个接口和插槽，能够灵活地升级与扩展设计精巧独特，集成自诊断功能订货数据SIMATIC Rack PC 647B订货号SIMATIC Rack PC 647B 6AG4 112-0 -赛扬 M 440（1,86 GHz，1MB SLC）；主板不集成现场总线80 GB 硬盘；内置；0,5 g Vibration，5 g Shock；512 MB DDR2 667 SDRAM（1 x 512 MB），SODIMM，单通道无硬件扩展主板集成 3 个插槽：2x PCI，1 x PCIe x 16；无扩展（hw）；无操作系统无扩展110/230V 工业电源符合 Namur；欧洲电源插头接口2 x 10/100/1000 Mbit/s 以太网（RJ45）；1xVGA；2xCOM（RS232，9-pol）；1xLPT；2xPS/2；4xUSB2.0后侧，2xUSB2.0前侧；音频看门狗，温度与风扇控制处理器赛扬 M 440（1,86 GHz，1MB SLC）；主板不集成现场总线赛扬 M 440（1,86 GHz，1MB SLC）；主板集成 profibus 总线赛扬 M 440（1,86 GHz，1MB SLC）；主板集成PROFINET 总线（3 x RJ45，CP1616 compatible）酷睿 2 双核 T5500（1,66 GHz，2MB SLC，DualCore，EM64-T）；主板不集成现场总线酷睿 2 双核 T5500（1,66 GHz，2MB SLC，DualCore，EM64-T）；主板集成 profibus 总线酷睿 2 双核 T5500（1,66 GHz，2MB SLC，DualCore，EM64-T）；主板集成 PROFINET 总线（3 xRJ45，CP1616 兼容）ABCGHJ酷睿 2 双核 T7400（2,16 GHz，4MB SLC，DualCore，EM64-T，VT）；主板不集成现场总线酷睿 2 双核 T7400（2,16 GHz，4MB SLC，DualCore，EM64-T，VT）；主板集成 profibus 总线KLM酷睿 2 双核 T7400（2,16 GHz，4MB SLC，DualCore，EM64-T，VT）；主板集成 PROFINET 总线（3 xRJ45，CP1616 兼容）硬盘驱动器80 GB 硬盘；内置；0,5 g Vibration，5 g Shock；160 GB 硬盘；内置；0,5 g Vibration，5 g Shock；ABCDHKMP2 x 160 GB 硬盘；内置；0,5 g Vibration，5 g Shock；RAID1，2 x 160 GB 硬盘（数据镜像）；内置；0,5 g Vibration，5 g Shock；80 GB HDD 可插拔硬盘；前置160 GB HDD
