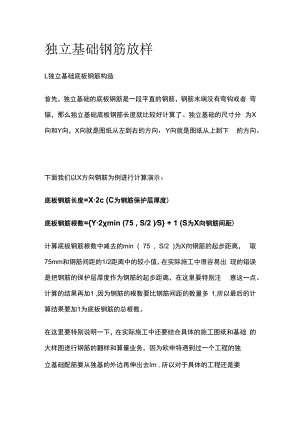

独立基础钢筋放样L独立基础底板钢筋构造首先，独立基础的底板钢筋是一段平直的钢筋，钢筋末端没有弯钩或者 弯锚，那么独立基础底板钢筋长度就比较好计算了。独立基础的尺寸分 为X向和Y向，X向就是图纸从左到右的方向，Y向就是图纸从上到下 的方向。下面我们以X方向钢筋为例进行计算演示：底板钢筋长度=X2c (C为钢筋保护层厚度)底板钢筋根数=Y2min (75 , S/2 )S + 1 (S为X向钢筋间距)计算底板钢筋根数中减去的min ( 75 , S/2 )为X向钢筋的起步距离， 取75mm和钢筋间距的1/2距离中的较小值，在实际施工中很容易出 现的错误是把钢筋的保护层厚度作为钢筋的起步距离，在这里要特别注 意这一点。计算的结果再加1 ,因为钢筋的根数要比钢筋间距的数量多 1,所以最后的计算结果要加1为底板钢筋的总根数。在这里要特别说明一下，在实际施工中还要结合具体的施工图纸和基础 的大样图进行钢筋的翻样和算量业务，因为欧申特遇到过一个工程的独立基础配筋要从独基的外边再伸出去Im ,所以对于具体的工程还是要结合图纸具体分析，不能一概而论。2、独立基础顶板钢筋构造在16GIOl-3图集中呢，这块是分为了两种情况进行讲解，第一是顶 板钢筋均为受力钢筋，第二是顶板钢筋分为受力钢筋和分布筋。现在的 建筑物大都追求大跨度和大空间结构，建筑物独立基础的顶板配筋基本 均为受力钢筋,有分布钢筋的情况已经很少了，既然图集上有这种情况, 那么我在这里还是列举一下。1）顶板钢筋均为受力钢筋的情况，即钢筋满铺这种情况的计算方法和底板钢筋计算相同，参照底板钢筋的方法进行计 算。2）双柱普通独立基础顶板配筋构造这种情况图纸会标准受力钢筋的根数和型号，如：9C18150o受力钢筋长度=双柱轴线间距+Ia基础在设计时一般不考虑抗震，所以这里的锚固值取Iao 分布钢筋长度=受力钢筋根数xSS+2x50 （ S为分布钢筋间距） 这里的50为分布钢筋要伸出受力钢筋一段长度，一般取50 ,也可取 100或其他数值，为工程实际施工时根据经验所得。分布钢筋根数=受力钢筋长度2 X min (75 , S/2 )S+1 ( S为分布 钢筋间距)这里分布钢筋的起步距离图集里没有给出具体的数值，我们在这里参照 底部钢筋构造的起步距离。3、独立基础底板钢筋长度缩减10%构造1)对称独立基础当独立基础底板长度2500时，除外侧钢筋外，底板配筋长度可取相 应方向底板长度的09倍，交错放置。这样做是一种精细化管理，达到 节省钢筋的目的。我们还是以X方向的钢筋为例进行演示钢筋长度=09Xc钢筋根数=Y2min (75 , S/2 ) /S1-l这里减1是因为X向两个外侧的钢筋不进行缩减,所以中间的钢筋根数 要减1才为缩减钢筋的根数。2）非对称独立基础当为费对称独立基础底板长度 2 500 ,但基础某侧从柱中心至基础底板 边缘的距离 1250时，钢筋在该侧不缩减。柱中心距左侧距离小于截面尺寸的一半，所以这侧为弱侧，钢筋在这侧 不剪短，但另一侧钢筋照例剪短，计算方法同对称独立基础。这里要注意非对称独立基础为最外侧两根钢筋不剪短，其余的为缩减和 不缩减交错布置。柱位于Y方向的中间位置，所以Y方向的除外侧钢筋外，其余钢筋按照 对称独立基础规则取底板长度的0.9倍交错布置，计算方法同对称独立 基础。PS :对于图集中的受拉钢筋基本锚固长度Iabx抗震设计时受拉钢筋基 本锚固长度IabE,受拉钢筋锚固长度Ia,受拉钢筋抗震锚固长度IaE , 这四个数值很多人不明白应该在什么情况下使用哪个数值，建筑物在进 行结构设计时，会预留出冗余值来对抗一些难以预料的情况，保证建筑 物的安全性，所以个人觉得非抗震构件锚固长度取Ia ,抗震构件锚固长 度取IaEo
