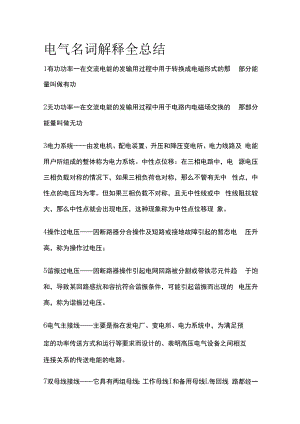

电气名词解释全总结.docx

电气名词解释全总结1有功功率一在交流电能的发输用过程中用于转换成电磁形式的那 部分能量叫做有功2无功功率一在交流电能的发输用过程中用于电路内电磁场交换的 那部分能量叫做无功3电力系统由发电机、配电装置、升压和降压变电所、电力线路及 电能用户所组成的整体称为电力系统。中性点位移：在三相电路中，电 源电压三相负载对称的情况下，如果三相负荷也对称，那么不管有无中 性点，中性点的电压均为零。但如果三相负载不对称，且无中性线或中 性线阻抗较大，那么中性点就会出现电压，这种现象称为中性点位移现 象。4操作过电压因断路器分合操作及短路或接地故障引起的暂态电 压升高，称为操作过电压；5谐振过电压因断路器操作引起电网回路被分割或带铁芯元件趋 于饱和，导致某回路感抗和容抗符合谐振条件，可能引起谐振而出现的 电压升高，称为谐振过电压。6电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。7双母线接线它具有两组母线：工作母线I和备用母线L每回线 路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母 线连络断路器（简称母联）连接，称为双母线接线。8 一个半断路器接线一一每两个元件（出线或电源）用三台断路器构成 一串接至两组母线，称为一个半断路器接线，又称3/2接线。9厂用电发电厂在启动、运转、停役、检修过程中，有大量以电动 机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、除灰、除 尘及水处理等辅助设备的正常运行。这些电动机以及全厂的运行、操作、 试验、检修、照明等用电设备都属于厂用负荷，总的耗电量，统称为厂 用电。10厂用电率一厂用电耗电量占发电厂全部发电量的百分数，称为厂 用电率。厂用电率是发电厂运行的主要经济指标之一。11经常负荷每天都要经常连续运行使用的电动机;12不经常负荷只在检修、事故或机炉起停期间使用的负荷；13连续负荷一每次连续运转2h以上的负荷；14短时负荷每次仅运转10120min的负荷;15断续负荷反复周期性地工作其每一周期不超过IOmin的负荷。16电动机的自起动厂用系统中正常运行的电动机，当其供电母 线电压突然消失或显著降低时，若经过短时间（一般在O.51.5s）在 其转速末下降很多或尚未停转以前，厂用母线电压又恢复正常（如电源 故障排除或备用电源自动投入），电动机就会自行加速，恢复到正常运 行，这一过程称为电动机的自起动。17失磁同步发电机突然部分的或全部的失去励磁称为失磁18励磁控制系统由励磁调节器、励磁功率单元和发电机本身一起 组成的整个系统称为励磁控制系统19自并励静止励磁系统采用接于发电机出口的变压器。（称为励磁 变压器）作为励磁电源，经硅整流后供给发电机励磁。因励磁变压器 并联在发电机出口，故这种励磁方式称为则称为自并励方式，励磁变 压器、整流器等都是静止元件，故又称其为自并励静止励磁系统20互感器是电力系统中测量仪表、继电保护和自动装置等二次设 备获取电气一次回路信息的传感器。互感器作用是将高电压、大电流按 比例变成低电压和小电流21六氟化硫断路器采用具有优良灭弧性能和绝缘性能的SFe气体作灭弧介质的断路器，称为SF 6断路器。它具有开断能力强、体积小等特点，但结构较复杂，金属消耗量大、价格较贵。22真空断路器利用真空的高介质强度来灭弧的断路器,称真空断 路器。此种断路器具有灭弧速度快、触头材料不易氧化、寿命长、体积 小等特点。23工作接地是为了保证电力系统正常运行所需要的接 地。例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电 网对地电位，从而可使对地绝缘降低。24防雷接地是针对防雷保护的需要而设置的接地。例如避雷针 （线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过 电压，故又称为过电压保护接地。25保护接地一也称安全接地,是为了人身安全而设置的接地，即电 气设备的外壳（包括电缆皮）必须接地，以防外壳带电危及人身安全。26仪控接地一发电厂的热力控制系统、数据采集系统、计算机监控 系统、晶体管或微机型继电保护系统和远动通信系统等,为了稳定电位、 防止干扰而设置的接地。仪控接地亦称电子系统接地。27接地电阻是指电流经接地体进入大地并向周围扩散时所遇到 的电阻。28电压单位正电荷由高电位移向低电位时，电场力对它所做的功 叫电压。29电流一_就是大量电荷在电场力的作用下有规则地定向运动的物 理现象。30电阻当电流通过导体时会受到阻力，这是因为自由电子在运动 中不断与导体内的原子、分子发生碰撞，使自由电子受到一定阻力。导 体对电流产生的这种阻力叫电阻。31电动机的额定电流一一就是该台电动机正常连续运行的最大工作 电流。32.电动机的功率因数就是额定有功功率与额定视在功率的比值33电动机的额定电压就是在额定工作方式时的线电压。34 .电动机的额定功率是指在额定工况下工作时，转轴所能输出的 机械功率。35 .电动机的额定转速是指其在额定电压、额定频率及额定负载时 的转速。36 .电力系统振荡 由于发电厂引出线或线路开关故障、跳闸等原因， 使电阿系统动态稳定受到破坏引起频率表指示异常，负荷表、电压表大 幅度摆动的不稳定现象称为电力系统振荡。37 .保护接地把电气设备金属外壳、框架等通过接地装置与大地可 靠地连结;在电源中性点不接地系统中，它是保护人身安全的重要措施。38 .保护接零在中性点接地系统中，把电气设备的金属外壳、框架 等与中性点引出中线相连接，同样也是保护人身安全的重要措施。39 .母线母线起着汇集和分配电能作用，又称汇流排。在原理上它 是电路中的一个电气节点，它决定了配电装置设备的数量，并表明以什 么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配 电任务。40 .短路三相电路中，相与相和相与地之间经小阻抗或直接连接， 从而导致电路中的电流剧增，这种现象叫做短路。41 .线电压三相电路中，不管哪一种结线方式都有三根相线引出， 把相线之间的电压称为线电压。42 .自动重合闸当线路发生故障,断路器跳闸后，能够不用人工操 作而进行自动重新合闸的装置。43 .击穿电压绝缘介质击穿时，施加在介质两端的电压称为击穿电 压。44 .直流电电压或电流的大小和方向不随时间变化的称为直流电。45 .直流设备直流设备是指给继电保护和控制回路供给直流操作电 源，以及供给事故照明等的直流电源装置。46 .短路比同步发机在额定转速下，空载电压为额定值时的励磁电流与三相对称稳态短路电流为额定值时的励磁电流的比值。47 .感应电动势穿过导电回路所围绕的面积内的磁通量发生变化 时，在该回路中产生的电动势或当导线切割磁力线时在导线两端产生的 电动势。48 .发电机效率发电机输出功率与钻入功率以百分率表示的比值。 不特别注明时系指额定工况时的数值。49 .轴电流由轴电压引起的从汽轮发电机组轴的一端经过油膜绝缘 破坏了的轴承、轴承座及机座底板，流向轴的另端的电流。50 .发电机辅助保护发电机继电保护中补充主保护、后备保护和异 常运行保护性能而增没的保护如电压感器回路可能断线，断路器可能 失灵或发生闪络,发电机在起动、同步、停机过程可能发生意外事故等， 对这些主保护和后备保护不能检测，因此对大机组多增加一些辅助保护 作为补充。51 .发电机后备保护 发电机继电保护中当主保护退出运行或失灵 和拒动时仍能反应故障而动作于有关断路器和自动装置的继电保护。主 要有复合电流速断保护、阻抗保护、复合电压起动的方向过流保护等。52 .强励当同步发电机的自动电压调节器测得电网电压低于某一设 定值.通常为80%- 85%额定值时，即输出阶跃信号控制励磁系统使励 磁电压迅速升至顶值的功能。用继电器实现强行励磁的，通常称为继电 强行励磁。53 .灭磁使同步发电机的励磁电源迅速断开并使励磁绕组所储存的 磁场能量迅速消耗掉的措施。为了减小发电机内部故障电流或解列时过 电压所造成的危害，当发电机短路保护或发电机异常运行保护的继电保 护装置动作跳开断路器时，要求同时尽快地灭磁。54 .励磁机项值电压倍数同步发电机的励磁机在额定转速和规定 条件下能够提供的直流电压最大值与其额定励磁电压之比值。55 .励磁系统电压响应比从励施系统电压响应曲线所确定的输出电 压增长率除以额定励磁电压所得之值，是衡量励磁系统动态性能的重要 指标。亦称励磁系统标称响应。56 .分裂变压器每相由一个高压绕组与两个或多个电压和容量均 相同的低压绕组构成的多绕组电力变压器。分裂变压器正常的电能传输 仅在高、低压绕组之间进行.而在故障时则具有限制短路电流的作用。分 裂变压器的低压绕组也称分裂绕组。57 .隔离开关一种在分闸位置时其触头之间有符合规定的绝缘距 离和可见断口 .在合闸位置时能承裁正常工作电流及短路电流的开关设 备。当工作电流较小或隔离开关每极的两接线端间的电压在关合和开断 前后无显著变化时，隔离开关具有关合和开断回路的能力，兼有操作和 隔离功能。58 .无励磁调压装置在变压器不带电条件下切换绕组中线圈抽头以 实现调压的装置，也称无励磁分接升关。这种调压装置结构简单，成本 低，可靠件南，但凋压范围较小.只适用不需要经常调压的场合。59 .有载调压装置在变压器不中断运行的带电状态下进行调压的装 置.也称有载分接开关。通过有载调压装置进行电压调整.既可以稳定电 力网的电压又能够提高供电的可靠性与经济性。60 .一次设备一次设备是直接生产和输配电能的设备。如:发电机、 变压器、开关电气、电力电缆等。61 .一次回路由发电机经变压器和输配电线路直至用电设备的电气 主接线，通常称为一次回路。62 .二次设备二次设备是对一次设备的工作进行监察测量、操作控 制和保护等的辅助设备，如：仪表、继电器、控制电缆、控制和信号设 备等。63 .二次回路二次设备按一定顺序连成的电路，称为二次电路或二 次回路。64 .低压开关是用来接通或断开1000伏以下交流和直流电路的开 关电器。不同于安规中的低压（对地电压在250伏以下）。65 .接触器是用来远距离接通或断开电路中负荷电流的低压开关，广泛用于频繁启动及控制电动机的电路。66 .自动空气开关自动空气开关简称自动开关，是低压开关中性能 最完善的开关。它不仅可以切断电路的负荷电流，而且可以断开短路电 流，常用在低压大功率电路中作主要控制电器。67 .灭磁开关是一种专用于发电机励磁回路中的直流单极空气自动 开关。68 .隔离开关是具有明显可见断口的开关，没有灭弧装置。可用于 通断有电压而无负载的线路，还允许进行接通或断开空载的线路、电压 互感器及有限容量的空载变压器。隔离开关的主要用途是当电气设备检 修时，用来隔离电源电压。69 .高压断路器又称高压开关。它不仅可以切断或闭合高压电路中 的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的 作用切断短路电流。它具有相当完备的灭弧结构和足够的断流能力。70 .消弧线圈是一个具有铁心的可调电感线圈，装设在变压器或发 电机的中性点，当发生单相接地故障时，起减少接地电流和消弧作用。71 .电抗器电抗器是电阻很小的电感线圈，线圈各匝之间彼此绝缘, 整个线圈与接地部分绝缘。电抗器串联在电路中限制短路电流。72 .涡流现象如线圈套在一个整块的铁芯上，铁芯可以看成是由许 多闭合的铁丝组成的，闭合铁丝所形成的平面与磁通方向垂
