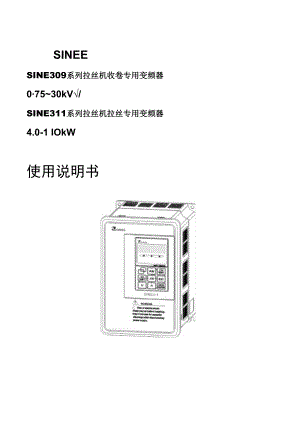

SINEESINE309系列拉丝机收卷专用变频器07530kV/SINE311系列拉丝机拉丝专用变频器4.0-1 IOkW使用说明书目录1. 拉丝机系列专用型变频器的特点22. 拉丝机系列专用型变频器型号33. 拉丝机系列专用型变频器外形和安装尺寸44. 接线65. 基本运行参数9L 拉丝机系列专用型变频器的特点1.1 SINE309系列拉丝机收卷专用型变频器的特点 完全意义上的傻瓜型拉丝机收卷专用型变频器； 只需正确接线，不需设定变频器的功能参数，开机即能正常 工作； 可在张力平衡杆的下限位、中点零位或上限位等任意位置开 机； 既可与拉丝机主机配合又能自为一体独立控制收卷张力； 既可手工设定又能自动识别机械传动比，控制方便、灵活； 自动跟踪拉丝线速度，张力平衡杆基本维持在平衡杆中点位 置； 无论空盘、半盘、满盘；无论粗线、细线；无论低速、中速 、高速，张力始终恒定； 变频器与电机同功率适配使用，无需放大变频器的容量。1.2 SINE311系列拉丝机拉丝专用型变频器的特点 低速穿模、高速拉丝相互独立，拉丝过程节能、高效； 无转速死区，低速IHZ额定转矩平稳输出，穿模、试机零材 料损耗； 根据拉丝线材实际负载变化，自动调节输出频率，维持线速 度恒定； 自动调节变频器的输出功率，保持其恒定，重载启动平稳不 过载； 不分材质，可拉钢丝、铁丝、铜丝、铝丝及其它材料； 变频器与电机同功率适配使用，无需放大变频器的容量。SINE309系列拉丝机收卷专用型变频器、SINE311系列拉丝机拉丝 专用型变频器除特别定义的功能外，其余部分参见SINE303系列开 环矢量变频器使用说明书、SINE300系列全能矢量变频器使用说明 书。2 .拉丝机系列专用型变频器型号2.1 SINE309系列拉丝机收卷专用型变频器型号SINE309系列拉丝机收卷专用型变频器型号和额定输出电流如表1 所示。表1 SINE309系列拉丝机收卷专用型变频器型号型号适用电机功率(kW)额定输入电压额定输出电流(A)SINE309-0R70. 75三相380V2.8SINE309-1R11. 13.7SINE309-1R51. 54.8SINE309-2R22.26.2SINE309-3R03.08.0SINE309-4R04.010.0SINE309-5R55. 513SINE309-7R57. 517SINE309-9R09.020SINE309-3111126SINE309-0151534SINE309-01818. 541SINE309-0222248SINE309-03030602.2 SINE311系列拉丝机拉丝专用型变频器型号SINE311系列拉丝机拉丝专用型变频器型号和额定输出电流如表2所示。表2 SINE311系列拉丝机拉丝专用型变频器型号型号适用电机功率(kW)额定输入电压额定输出电流(A)SINE311-4R04.0三相380V10.0SINE311-5R55.513SINE311-7R57.5三相380V17SINE311-9R09.020SINE311-0111126SINE311-0151534SINE311-01818.541SINE311-0222248SINE311-0303060SINE311-0373775SINE311-0454590SINE311-05555115SINE311-07575150SINE311-09090180SINE311-1101102203 .拉丝机系列专用型变频器外形和安装尺寸图 1. SINE309-0R7SINE309-7R5SINE311-4R0SINE311-7R5 规格尺寸S1J r I L2U图 2. SINE309-9ROSINE309-075/SINE311-9ROSINE311-132 规格尺寸SINE309系列拉丝机收卷专用型变频器、SINE311系列拉丝机拉丝专用型变频器安装尺寸如表3所示。表3 SINE309/SINE311系列拉丝机专用型变频器安装尺寸规格WWlHHlH2DDlD2dSINE309-0R7SINE309-1R5SINE309-2R2SINE309-4R0SINE311-4R0140125220205一152961186SINE309-5R5SINE311-5R5SINE309-7R5SINE311-7R5175160260245181921426.5SINE309-9R02151503523353171881427SINE311-9R0SINE309-011SINE311-011SINE309-015SINE311-015SINE309-01827020047045042424518710SINE311-018SINE309-022SINE311-022SINE309-030SINE311-030SINE309-03733524055053050024519010SINE311-037SINE309-045SINE311-045SINE309-05539030069566563525020012SINE311-055SINE309-075SINE311-075SINE311-09050840078075572738539012SINE311-110SINE311-1324 .接线4.1 安装现场要求 室内通风良好。 环境温度T0C40C,湿度小于90%RH,无滴水、凝露。 切勿安装在木材等易燃物体上。SINE309/SlNE311系列拉丝机专用型变频器使用说明书 避免直接日晒。 无易燃、腐蚀性气体和液体。 无漂浮的金属微粒或导电性灰尘。 安装基础坚固无振动。 远离电磁干扰源及做好屏蔽。 安装在电控柜内时，电控柜应有通风措施o4.2连接线示意图图3. SINE309/SINE311系列拉丝机专用型变频器接线示意图图4. SINE309/SINE311系列拉丝机专用型变频器电气接线示意图SINE309/SINE311系列拉丝机专用型变频器接线示意图说明：1 .张力电位器应为360度旋转的高精度精密电位器，阻值为210KQ；2 .制动电阻应与对应功率变频器适配，参见SINE300系列变频器说 明书；3 .下限位时，反馈电压VF为+0. 5V左右，上限位时，反馈电压VF为 ÷9. 5V左右。5.基本运行参数表示代码参数在变频器运行状态时，可更改。：表示代码参数在变频器运行状态时，不可更改。“” ：表示变频器根据代码性质自动处理。“ X ” ：表示代码参数只能读，不能更改。表4 SINE309系列拉丝机收卷专用型变频器基本运行参数代码代码名称代码参数说明单位出厂值属性FO. 04启动停车控制 选择1：端子1OF0. 05端子启动停车 选择0： RUN运行F/R正/反0OF0. 08速度给定方式个位：主速度给定方式2：过程PID输入方式（端子切换为0）2OFO. 16加速时间10. 00-600. 00S/MIN2.00F0. 17减速时间10. 00-600. 00S/MIN2. 00F0. 25最大频率Fmax：20. 00-600. 00/20. 06000. 0Hz75. 00OF0. 26上限频率Fup： Fdown-FmaxIlz75. 00OFl. 06停车直流制动频率0. 10-60. 00/0. l60. 0Hz3. 00Fl. 07停车直流制动电压0. 00-30. 00%10. 00*Fl. 09停车直流制动时间0. 0030. OO3SEC1.50F2. 04VS滤波时间0. 00-15. 00SEC0. 00F2. 06VF滤波时间0. 00-15. 00SEC0. 00F4. 11输出频率水平FDTl0. OO-Fmax /0. O-FmaxHz1.00*F5. 05功能输入X49.变频器故障复位输入9OF7. 08PID调节模式个位：PID调节器作用0：正作用L负作用十位：PID调节器输出0： PID调节器输出1： PID调节器输出+前馈输出10F7. 14比例增益GP0. 00-100. 000. 20F7. 15积分时间GTi0. 000-30. 0000. 000：无积分SEC0. 000F7. 16微分时间GTd0. OOO 10. 000SEC0. 000F7. 19PID输出死区时间0. 00-100. 00SEC0. 00F7. 20PID软启动时间0. 00-120. 00SEC5. 00FA. 17滑差补偿增益0. 00-200.00%0. 00表5 SINE311系列拉丝机拉丝专用型变频器基本运行参数代码代码名称参数说明单位出厂值属性FO. ()4启动停车控制 选择1：端子1OF0. 05端子启动停车 选择0： RUN运行F/R正/反0OF0. 09通用速度给定 方式2： VS 端子，0/2-10V2OF0. 14点动数字频率0. 00Fmax0. O-FmaxHz6. 00F0. 16加速时间10. 00-600. 00S/MIN40. 00F0. 17减速时间10. 00-600. 00S/MIN40. 00*F0. 18点动加速时间0. 00-600. 00S/MIN8. 00F0. 19点动减速时间0. 00-600. 00S/MIN8. 00F0. 25最大频率Fmax： 20. 00600. 00Hz75. 00OF0. 26上限频率Fup： FdownFmaxHz55.00OFl
