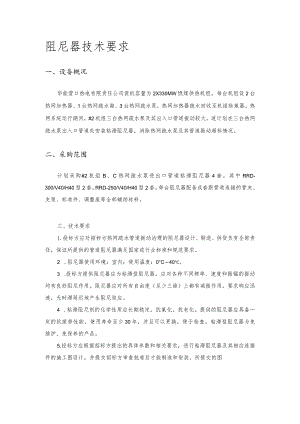

阻尼器技术要求.docx

阻尼器技术要求一、设备概况华能营口热电有限责任公司装机容量为2X330MW燃煤供热机组，每台机组设2台热网加热器、1台热网疏水箱、3台热网疏水泵，热网加热器疏水回收至机组除氧器。热网系统运行期间，#2机组三台热网疏水泵及其出入口管道振动较大，遂计划在三台热网疏水泵出入口管道处安装粘滞阻尼器，消除热网疏水泵及其管道振动超标情况。二、采购范围计划采购#2机组B、C热网疏水泵进出口管道粘滞阻尼器4套，其中RRD-300/V40/H40型2套，RRD-250/V40/H40型2套。每台阻尼器配备成套跟管道连接的管夹、支架、标准件、调整座等全部辅助材料。三、技术要求1.投标方应对招标方热网疏水管道振动治理的阻尼器设计、制造、供货负有全部责任，保证所提供的管道阻尼器满足国家或行业标准和规范要求。2 .阻尼器使用环境：室内；使用温度：0°C40。3 .投标方提供阻尼器应为粘滞型阻尼器。应对各种不同频率、速度和振幅的振动均有良好阻尼作用。阻尼器应对所有自由度（至少三维）上都有减振作用。要求响应迅速，无时滞延迟地产生阻尼效应。4 .粘滞阻尼剂的化学性质应长期稳定，抗氧化，抗老化。提供的阻尼器应具备一定的抗疲劳性能，使用寿命至少30年，并且可以更换，便于检查。粘滞型阻尼器为免维护、免保养的产品。5.投标方应根据招标方提出的具体参数和相关要求，进行粘滞阻尼器及其相应连接件的施工图设计，并提交招标方审查批准后才能制造和安装。所提交的图纸文件应包括以下内容：1）阻尼器安装方案；2）阻尼器的接口尺寸；3）阻尼器在特定温度变化引起的特定运动频率下，阻尼器产生的最大阻尼系数；4）阻尼器允许的热位移范围；5）阻尼器连接件与阻尼器支座的连接细部构造。6）阻尼器连接件所采用的材料类型及相关标准；7）阻尼器以及阻尼器连接件的表面涂装或油漆材料及相关标准。6 .投标方应对阻尼器设计、制造、安装以及最终的效能（热网疏水泵及其管道振动值恢复正常）负责，若达不到要求，招标方将拒绝付款，具体要求如下：D热网疏水泵振动速度VL8mms,且振动位移VO.05mm；2）热网疏水泵出入口管道振动峰值速度VlnaXW12.6InniZS（VnlaX=2冗fA）；3）粘滞阻尼器应允许管道最大许可热位移：±40mm°7 .投标方所提供的管道阻尼器必须是全新生产的，在此之前生产的设备材料严禁使用在本工程上。8 .投标方应提供招标方热网疏水管道振动治理所需阻尼器的完整设计方案、现场安装图纸以及现场技术指导服务，其费用需包含在合同总价中。
