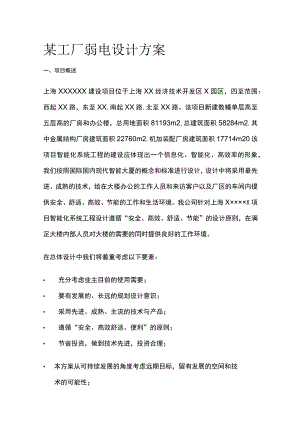

某工厂弱电设计方案一、项目概述上海XXXXXX建设项目位于上海XX经济技术开发区X园区，四至范围：西起XX路，东至XX,南起XX路,北至XX路。该项目新建数幢单层高至五层高的厂房和办公楼，总用地面积81193m2,总建筑面积58284m2,其中金属结构厂房建筑面积22760m2,机加装配厂房建筑面积17714m20该项目智能化系统工程的建设应体现出一个信息化、智能化、高效率的形象，我们按照国际国内现代智能大厦的概念和标准进行设计，设计中将采用最先进、成熟的技术，给在大楼办公的工作人员和来访客户以及厂区的车间内提供安全、舒适、高效、节能的工作和生活环境。我公司针对上海X××××X项目智能化系统工程设计遵循“安全、高效、舒适、节能”的设计原则，在满足大楼内部人员对大楼的需要的同时提供良好的工作环境。在总体设计中我们将着重考虑以下要素： 充分考虑业主目前的使用需要； 要有发展的、长远的规划设计意识； 采用先进、成熟、主流的技术与产品； 遵循“安全、高效舒适、便利”的原则； 节省投资，做到技术先进，投资合理；本方案从可持续发展的角度考虑远期目标，留有发展的空间和技术的可能性；就近期目标而言，将设计的重点放在必须与建筑同步建设的智能化系统上，如综合布线系统、建筑设备监控系统、安全防范系统、智能一卡通系统、公共广播系统等。二、设计原则2.1 设计目标上海X××××X项目分为五层综合楼、三层检测中心、四层的餐厅食堂、室外厂区车间。在能满足办公需求的基础上，为大楼内部人员提供人性化的服务和厂区内人员及财产安全提供保障。同时也应考虑投资规模和建设成本的合理与经济，遵循成熟、可靠、实用的原则。2.2 设计思路体现用户的需求方案以满足用户需求为最终目标，最大限度地满足用户提出的功能需求,并针对使用的特点，确保实用性。先进性和开放性在总体设计上海X××××X项目智能化系统时,应采用本领域的先进（主流）技术和产品，适当超前设计。同时要充分考虑信息发展规划，使其成为整个信息高速公路的一个结点，开放性的融入国内外信息网络。全面性和可扩展性充分考虑上海X××××X项目智能化系统所涉及的各子系统信息共享的需要,保证整个智能化系统总体结构上的合理性,各个子系统分散控制、集中统一管理。总体结构具有可扩展性，使整个智能化系统可以随着技术的发展和进步，不断得到充实和提高。标准化和结构化方案要依照国家的有关标准进行设计，还要根据上海X××××X项目智能化系统总体结构的要求，各子系统的标准化和结构化，应是当今最新技术的体现。安全性，可靠性和容错性整个信息智能化系统，必须要具有极高的安全性、可靠性和容错性。系统必须考虑24小时连续、稳定、可靠的运行，保障上海X××××X项目人身、财产、重要资料、机要部门的安全。便利性和服务性适应多功能、外向型的要求，提供便利和舒适，达到提高工作效率、节省人力及能源的目的。对于来自上海X××××X项目区域内外的各种类型的信息予以收集、处理、存贮、传输、检索和提供决策的能力，为大楼的拥有者及其用户提供最有效的信息服务，并提供高效、舒适、便利和安全的工作环境。经济性在实现先进性和可靠性的前提下，达到功能和经济的优化设计。兼容性在方案设计中，要充分体现现代经过大量应用并成熟的先进产品，可以使用在上海X××××X项目智能化系统中，达到充分兼容。三、建设范围本次的建筑智能化工程设计包括如下系统四、设计依据上海X××××X项目智能化系统工程是按智能建筑设计标准建设，本工程的深化、施工、材料、设备必须要求严格遵循以下文件、标准和规范，若有新的标准应采纳新标准。根据招标文件要求,我方提供的设计方案、产品和安装施工严格遵循以下国家/行业标准和规范：高层民用建筑设计防火规范(GB5004595)(2005年版) 建筑照明设计标准(GB500342004) 民用建筑电气设计规范(JGJ162008) 民用建筑设计通则(GB503522005) 火灾自动报警系统设计规范(GB5011698) 智能建筑设计标准(GB/T50314-2006) 综合布线系统工程设计规范(GB50311-2007) 公共广播系统工程技术规范(GB50526-2010) 六类布线国际通用标准(EIA/TIA-568-B.2-1-2002) 入侵报警系统工程技术规范(GB503942007) 视频安防监控系统工程设计规范(GB50395-2007) 数字视频安防监控系统基本技术要求沪公技防(2012)009号 电子信息系统机房设计规范(GB501742008); 建筑物防雷设计规范(GB50057-2010); 建筑物电子信息系统防雷技术规范(GB50343-2012) 综合布线系统工程验收规范(GB503122007) 建筑电气工程程质量验收规范(GB503032002) 智能建筑工程施工质量标准(ZJQ00-SG-0262006) 智能建筑工程质量验收规范(GB503392003) 建筑物防雷工程施工与质量验收规范(GB506012010)国内外规范标准发生矛盾时，以国内规范标准执行。工程招标文件及提供的方案设计图纸;五、建筑设备管理控制系统5.1 建设必要性建筑设备管理控制系统由服务器、工作站及监控软件、网络控制器、网关、DDC控制器、传感器、执行机构及通信网络构成，主要是对给排水系统、空调系统（空调主机、冷却泵、冷却塔、冷冻泵、新风空调器、空调器等）、通风系统（送风机、排风机）、环境监测系统（温度、湿度、C02浓度）、电梯等运行工况进行监视、控制、测量和记录。对于X项目的设备管理控制具有重要作用。5.2 方案设计根据本项目实际设计需求，该系统总体设计将从三个层次进行：第一层次为子系统纵向集成，目的在于各子系统具体功能的实现。对于控制系统及综合安防系统首先实现本领域内的纵向集成。第二层次为横向集成，主要体现在各子系统的联动和优化组合，在确立各子系统的重要性的基础上，实现几个关键子系统的协调优化运行，报警联动控制等再生功能。第三层次为一体化集成，即在横向集成的基础上，实现中央集成管理系统，即实现信息域层次的集成。主要体现在与物业管理信息系统的集成上。针对本次集成，采用子系统平等方式，选用先进技术的开放软件平台为基础实现，系统软件全部采用web方式的三层软件架构，采用实时数据库技术，SVG矢量组态图形技术，与子系统接口采用统一规范的接口框架，支持主流的工业标准，同时能够充分利用开放源代码资源，确保系统今后的开放性和可持续性。系统功能：图形化操作软件：应以彩色图形显示建筑平面图、设备分布图、受监控设备系统图等图形，在图例旁边实时显示系统或设备的实时数据，表示设备的主要参数，仅使用键盘或鼠标即可完成对所有设备的在线控制和监控操作。报警管理软件:当该设备出现故障时,该设备图形就变色和闪烁；当多个设备出现故障时，按照紧急故障、主要故障、一般故障次序显示故障处理窗口,并建立维修档案,并在打印机上输出打印报告。节能软件：应能在系统中自动运行而无需操作人员介入，同时应有足够的灵活性，允许用户根据实际情况作出调整。报表生成软件：系统可自动记录各受控设备的运行参数、状态、报警等信号,记录累计运行时间及其它历史数据,并进行综合处理，提供设备管理所需的各种数据。.系统设置大容量硬盘或可热插拔存储系统,可记录所有历史数据。六、公共安全系统6.1 建设必要性上海X××××X项目公共安全系统包括视频监控系统、防盗报警系统、巡更系统和电子围栏系统等。建设数字监控系统是安全防范的一个重要手段而且至关重要。我们考虑到该建筑的多种功能并存的实际条件，以及用户对系统的要求，同时也兼顾到其未来长远发展。6.2 方案设计视频监控系统：A.办公楼监控布点原则： 办公大楼每个出入口设置监控摄像机 每层应急通道设置监控摄像机 一楼大堂拆包分检出各设置一台高速球机 一楼前台接待处设置两台室内半球摄像机 办公楼内电梯轿厢设置电梯专用摄像机 每层楼电梯厅设置一台室内半球摄像机B.食堂监控布点原则：食堂每个出入口设置一台监控摄像机每层应急通道设置一台监控摄像机U检测中心监控布点原则： 检测中心每个出入口设置一台监控摄像机 每层应急通道设置一台监控摄像机 电梯轿厢内设置一台电梯专用摄像机 每层电梯厅设置一台室内半球摄像机D.厂区监控布点原则： 在厂区出入口设置车牌专用摄像机 在厂区出入口设置人员监控摄像机 金属结构厂房和机加装配厂房出入口设置监控摄像机 仓库出入口设置监控摄像机 停车场设置监控摄像机 通过视频监控系统确保整个厂区的人员和设备物资的安全。防盗报警系统： 在办公区重要场所、仓库、网络机房、水泵房、变配电站设置主动红外探测器； 在总服务台、财务室等区域设置手动报警按钮；通过与视频监控系统联动，进一步提高整个厂区的安全。确保建筑物内的财产安全，通过科学有效的技术手段加强对保安巡逻人员的有效监管是当前管理者不容忽视的重要问题。巡更系统电子巡更系统可以为管理者提供多种巡逻巡检方式，把巡逻工作落到实处。把只限于特定时间、地点及人员的巡逻范围通过系统的预先设定，方便记录工作人员到达巡更点的时间及状态信息。对厂区、仓库、办公区的水泵房、变电站、出入口等重点区域设置巡更点。巡逻安保人员可以按规定的路线进行巡查，并记录巡查信息。电子围栏系统电子围栏的应用，可完成对外来违法人员从心里到行动上的震慑和阻止,能够有效的抵制外来违法人员的进入、遏制破坏或偷窃行为，给工厂更好和更安全的保护。在本项目设计中，我们对厂区围墙安装电子围栏：有形界墙：电子网由高强度电子导线、中间杆、承力杆和紧线器等构成，附加在现有的围墙、围栏上或自立式安装，形成完整的有形界墙，使安防区域有明确的分界。.系统采用先进的”阻挡为主,辅助报警”的周界安防理念,集威慑、阻挡、报警、安全于一身。远程控制：多功能操作主机的键盘或PC机安装在监控室，通过485总线控制几千米外的多个主机，用户可在监控室直接控制前端主机，可根据实际情况选择系统功能和设置相关参数。误报率极低：先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均为防水设计，加大爬电距离，保证系统在能报警的同时，不受气候因素的影响。无盲区、无死角：电子围栏可随地形的起伏架设,大门口、拐角均可安装。监视和报警：当入侵者穿越或破坏前端围栏（短路或断路）时,系统会及时发出警报和指示报警区域。系统可以和中心监视、安防管理系统联动。对于两个主要出入口，在电子围栏的基础上，安装红外对射，使主要出入口的视线死角能够全天侯无疏漏防范。6.3点位汇总表七、公共广播系统7.1 建设必要性优美、舒缓的音乐会带给人们精神上的快感，可以起到放松紧张的心情和消除疲乏的作用。公共广播在设计中，通常被列为消防自动控制的一个联动部分，在公共区域的背景音乐广播中紧急广播具有绝对优先权，它的信号所到的扬声器应无条件畅通无阻，包括切断所有其它广播和处于开启和关断的音控器，相应区域内的所有扬声器应全功率工作。7.2 方案设计A.办公楼广播布点原则：在电梯厅和走道等公共区域距离7-10米设置吸顶音箱,可以提供寻呼、播放背景音乐等功能。在应急通道的布点主要作用为消防紧急广播，在发生紧急事件时，对发生紧急事件的区域进行广播，帮助实施人员疏散，保障所在区域的人身
