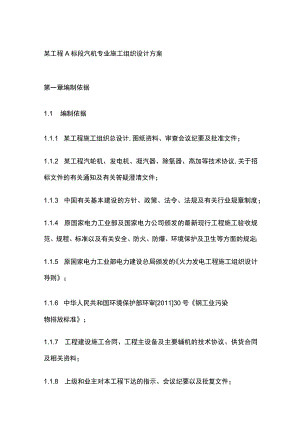

某工程A标段汽机专业施工组织设计方案.docx

某工程A标段汽机专业施工组织设计方案第一章编制依据1.1 编制依据1.1.1 某工程施工组织总设计,图纸资料、审查会议纪要及批准文件；1.1.2 某工程汽轮机、发电机、凝汽器、除氧器、高加等技术协议,关于招标文件的有关通知及有关答疑澄清文件；1.1.3 中国有关基本建设的方针、政策、法令、法规及有关行业规章制度；1.1.4 原国家电力工业部及国家电力公司颁发的最新现行工程施工验收规范、规程、标准以及有关安全、防火、防爆、环境保护及卫生等方面的规定；1.1.5 原国家电力工业部电力建设总局颁发的火力发电工程施工组织设计导则；1.1.6 中华人民共和国环境保护部环审201130号钢工业污染物排放标准；1.1.7 工程建设施工合同、工程主设备及主要辅机的技术协议、供货合同及相关资料；1.1.8 上级和业主对本工程下达的指示、会议纪要以及批复文件；1.1.9 工程现场自然条件和当地调查资料;1.1.10 相关施工标段的接口配合及其协作条件；1.1.11 集团公司及公司总部各项程序文件及管理制度1.2 国家、行业或企业颁发的政策法规、规程规范、标准规定1.2.1 电力建设施工质量验收及评价规程第3部分：汽轮发电机组(DL/T5210.3-20009);1.2.2 电力建设施工技术规范(汽机篇)(DL5190.2-2012);1.2.3 火力发电厂焊接技术规程(DL/T869-2012);1.2.4 建设工程质量管理条例(中华人民共和国国务院令第279号)；1.2.5 基本建设大中型项目施工组织设计大纲主要内容与编制要求(计建设1997352号);1.2.6 建设工程项目管理规范(GB/T50326-2006);1.2.7 建设工程监理规范（）；128实施工程建设强制性标准监督规定（建设部2000第81号令）;1.2.9 工程建设标准强制性条文（2013版）；1.2.10 电力建设安全工作规程第1部分:火力发电厂（DL5009.1-2014）;1.2.11 火力发电工程施工组织设计导则（DL/T5706-2014）;1.2.12 电力建设工程施工技术管理导则（国家电网工2003153号）;1213电力建设施工及验收技术规范管道篇（DL/T5190.5-2012）;1214火力发电厂基本建设工程启动及竣工验收规程（电建1996159号）。第二章工程概况2.1 工程概况2.1.1 工程简介本期工程为二期2×660MW超超临界燃煤机组,一次中间再热、单轴、三缸二排汽间接空冷凝汽式汽轮机，机组能以定——滑—&mdash定方式运行z滑压运行的范围暂按4090%额定负荷,汽轮机采用高中压联合启动方式，可带基本负荷并调峰运行，凝汽器为干式空冷凝汽器。发电机系哈尔滨电机厂有限责任公司生产的静态励磁、水—氢—氢冷却式发电机。主要参数：主蒸汽压力28MPa,主蒸汽温度600(,再热蒸汽温度620(,回热加热级数为8级，额定背压10.5kPa,夏季背压27kPa02.1.2 厂址地理位置：本工程为扩建工程所选厂址紧临国华宁东发电有限公司已投运的2×330MW砰石电厂，地处宁东煤炭基地鸳鸯湖矿区内，位于银川市东南直线距离约90km,北靠鸳鸯湖矿区，西距鸳冯公路约4.0km,南临马家滩镇约6.0kmo明长城遗址、白芨滩国家级自然保护区分别在厂址北侧和西侧，距厂址约IOkm以上。厂址土地类别为农用地，现为一期工程施工用地,场地标高为1420m1446m,需拆迁的建筑物有物料库及部分临建筑物,一期围墙需拆除约2.0km,临时煤场需清理。可利用场地东西长约100Omx南北宽约100Om,满足本期工程建设和施工用地的需要。2.1.3 交通运输本工程的施工运输以公路为主,主要设备进场采用铁路运输或公路方式。施工进场道路暂考虑由厂区北侧主进厂道路上向东向南引接,可满足场内运输及施工需要。厂区及施工区内施工道路布置，尽量按永临结合考虑，降低工程造价。施工生产区按功能要求及施工方便，布置了2条东西向及5条南北向施工道路，道路宽7mo道路路面根据作业机械要求又分为混凝土面层、泥结碎石面层及碎石面层3种，面层厚度均为200mmo在厂区内环主厂房的其它厂区规划道路上铺设碎石面层(100mm厚碎石、100mm厚碎石屑压实),该道路在施工期间暂时不修建路基，满足车辆行走及运输要求即可。厂区内的施工道路设计标高一般比永久道路标高低200mm,以便在施工完成后修建永久道路时，只需在临时面层上敷设永久面层即可。采取上述措施，可加快工程进度，节约投资。本期工程施工区范围的道路铺设混凝土面层，路宽7m,作为施工期间大型车辆的主要通道。2.1.4 水文气象(1)工程地质条件根据可研报告，厂区地层由上及下依次为第四系全新统风积粉砂(Q4eol)、第四系上更新统风积黄土状粉土(Q3eol)、残积土及第三系泥岩及砂岩(N)。在勘探深度40m内可分为四个大层，各层土的岩性描述及分布特征如下：填土：褐黄色，干燥稍湿，稍密中实，土质不均匀，以黄土状粉土为主。呈零星分布。层厚在0.52.4m。粉砂（Q4eol）;黄色，干燥，松散，为风积砂,常随风移动，在低洼处厚度较大，一般都出现在地表。该层主要分布在场地东侧和南侧。层厚约0.30.7m。神华国华宁东发电厂2×660MW扩建工程初步设计第二十一卷施工组织大纲部分说明书第2页黄土状粉土（Q3eol）：灰白褐黄色，干燥稍湿，坚硬，中密密实，见针状大孔隙，该层上部土质不均，见有较多的植物根须，局部见钙质结核。该层中、下部土质较均匀，见少量的针状孔隙。该层土具有湿陷性。层厚0.519.9m。残积土：棕红色，为泥岩风化后的产物，结构已经遭到破坏，土质较松散，层厚约为083.6mo泥岩、砂岩（N）:棕红色，该层属于第三系中渐新统清水营组,属河湖相沉积物，主要以泥岩、粉砂质泥岩为主，夹中薄层砂岩、粉砂岩。成岩作用较差，弱胶结。遇水极易软化、崩解，软化后一般呈土状或砂状。该层属于极软岩，考虑到本阶段勘探点间距较大，故不对其进行风化带划分。根据区域资料显示，此层厚度大于50m,本次勘察该层未被揭穿。（2）水文条件厂地势高而开阔，远离河流，不存在河流洪水威胁,也无山洪影响。2.2.1汽轮发电机组本体工作范围：汽轮机、发电机、励磁装置、发电机冷却系统、发电机密封油系统、发电机氢气系统、调速系统和润滑油系统等设备安装；随设备本体供货的管道、管件、阀门等的安装及无损检验；空负荷试运；桥式起重机超负荷起吊时的加固措施及负荷试验；汽轮机罩壳的整修、安装、喷漆。222汽轮发电机组辅助设备工作范围5气轮机排汽装置及内置设备、高低压加热器、外置蒸冷器、凝结水泵、凝结水补水箱（含制作）、疏水冷却器、油系统设备（润滑油检修油箱由发包人采购，厂家散件供货，承包人负责现场组合、安装）、抽真空设备、冷却水系统设备、胶球清洗系统设备、辅助循环冷却水系统、闭式冷却水系统设备及管道阀门和支吊架、附件、连接件等的安装。凝汽器由厂家负责现场组合、穿管、安装和试验，并对凝汽器的整体质量负全责,承包人配合厂家现场安装工作（包括水、电、脚手架等相关配合工作）。2.2.3 旁路系统工作范围：高低压旁路阀门及装置的检修、安装。2.2.4 除氧给水系统工作范围：除氧器、汽动给水泵组的安装以及给水泵汽轮机的空负荷试运转等。给水泵汽轮机凝汽器由厂家负责现场组合、穿管、安装和试验，并对凝汽器的整体质量负全责，承包人配合厂家现场安装工作（包括水、电、脚手架等相关配合工作）。2.2.5 汽机其他辅机工作范围：本标段范围内的汽机其他辅机、设备支架、平台扶梯、汽机房行车及其他检修起吊设施等的安装。2.2.6 热力系统汽水管道工作范围：包括高压管道、中低压管道、锅炉排污、疏放水管道、主厂房油管道及其他管道。2.2.7 凝结水处理系统工作范围：#3机组凝结水精处理系统的前置过滤器、高速混床、再循环泵、树脂捕捉器、配水装置、卸酸泵、卸碱泵等设备；滤芯和树脂的装填；工艺设备间的联络管。2.2.8 给水炉水校正处理系统工作范围：#3机组给水、凝结水加氨装置，给水加联氨装置，4#机组加氧装置、闭式循环冷却水加氨和联氨装置等设备及其附件等；储存间以及#3机组标段范围内的管道、阀门、管件、支吊架、连接件等。2.2.9 汽水取样系统工作范围:#3机组凝汽器检漏装置等；工艺设备间的汽水取样管道、阀门、管件、支吊架、连接件等。2210供水系统凝汽器冷却系统：工作范围：循环水管道（按设计分界线为分界点（厂区循环水管道接口处以A排处阀门为界），范围内的循环水管道、阀门、管件、支架及连接件等安装工作；）厂区工业水管道（责任区域内工业水管等厂区管道、阀门、管件、支吊架及连接件等。）按设计分界线为分界点（厂区循环水管道接口处以A排处阀门为界），范围内的循环水管道、阀门、管件、支架及连接件等安装工作。2.2.11 BOP区域设备管道安装工作范围：氢气站设备管道、辅助机械通风间设备管道、废水处理系统设备管道、综合泵房设备管道安装、除盐系统设备管道、防腐保温；2.2.12 #3间接空冷循环水泵房设备管道安装。2.2.13 #3间接空冷系统设备及管道安装。2.2.14 锅炉补给水处理系统设备管道安装。第三章主要工程量3.1主要工程量一览表第四章施工组织机构设置和人力资源计划4.1 汽机专业组织机构汽机专业主要设置主任室、管理组、技术组、本体班、辅机班、管道班、起重班。4.2 管理人员的配置4.2.1 汽机管理组组织机构分为汽机本体组、辅机班、管道班、起重班、管理组、技术组。各班组设专属技术人员及班组长，详见下图：4.3 各级管理人员职责4.3.1 主任岗位职责4.3.1.1 施工处主任是本部门安全生产第一责任人，对本部门的安全工作负直接领导责任。4.3.1.2 负责本施工处的施工管理工作，对本施工处的质量、安全、进度、技术、成本、环境六大核心要素全面负责。1.1.1.1 织本部门施工范围内危险因素、环境因素的辨识、评价工作，以及重大危险因素、环境因素控制方案和有关应急方案的编制和实施。4.3.1.4 对职业健康安全环境管理审查中发现的不符合项组织整改。4.3.1.5 及时了解各班组的安全施工情况，并在生产协调会上汇报。4.3.1.6 主持本部门每月一次的安全情况分析会；组织每月一次的安全大检查，负责安排解决存在的问题；组织与检查每周一次的安全日活动。4.3.1.7 负责本施工处的劳力调配和施工协调以及对分包单位的施工项目进行安全监督与指导。4.3.1.8 参加项目部要求参与的各项例会与安全质量检查工作。4.3.1.9 负责与相关专业工作接口的协调；4.3.2专业工程师（专业技术员）的岗位职责4.3.2.1 认真执行公司和项目部的施工技术管理制度，实现本项目工程的技术管理和施工质量目标；43.2.2 参加施工组织总设计或专业施工组织设计编制工作；参加编制专业施工组织专业设计，并按批准的施工组织设计开展工作；43.2.3 组织施工人员学习施工图纸和技术资料；组织施工图纸会检；联系解决会检中提出的问题；43.2.4 参与编制施工进度计划和施工任务单；负责编制作业指导书或技术措施；负责班组技术交底，并组织实施；43.2.5 应经常深入现场指导施工，及时发现和解决施工中的技术问题，纠正或制止施工违规现象，重大问题及时汇报。参加专业施工协调会，提出解决施工技术问题的意见。按时提出施工情
