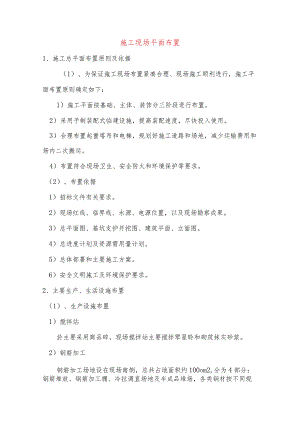

施工现场平面布置.docx
施工现场平面布置1、施工总平面布置原则及依据（1）、为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则确定如下：1）施工平面按基础、主体、装饰分三阶段进行布置。2）采用予制装配式临建设施，提高装配速度，尽快投入使用。3）合理布置起重塔吊和电梯，规划好施工道路和场地，减少运输费用和场内二次搬运。4）布置符合现场卫生、安全防火和环境保护等要求。（2）、布置依据1）招标文件有关要求。2）现场红线、临界线、水源、电源位置，以及现场勘察成果。3）总平面图、基坑支护开挖图、建筑平面、立面图。4）总进度计划及资源需用量计划。5）总体部署和主要施工方案。6）安全文明施工及环境保护要求。2、主要生产、生活设施布置（1）、生产设施布置1）搅拌站於主要采用商品碎，现场搅拌站主要搅拌零星聆和砌筑抹灰砂浆。2）钢筋加工钢筋加工场地设在现场南侧，总共占地面积约100om2,分为4部分：钢筋堆放、钢筋加工棚、冷拉调直场地及半成品堆场，各类钢材按不同规格堆放整齐，设置标识牌和检验状态。钢筋加工棚约150m2,长30米，宽5米，用钢管搭设，上盖石棉瓦和两层防护竹笆片，内设切断机2台，弯曲机2台，对焊机2台及加工操作平台。3）模板加工及钢管堆放场地模板加工、堆放场地分别设在场地西侧和北侧，总面积约80011共分三块，都位于塔吊覆盖范围。西侧场地约300m2,主要用于木材堆场、木加工棚，木加工棚内设平刨2台、压刨1台、圆盘锯2台。北侧钢管堆放场地，约占40（2,场地内钢管分类堆放，并尽可能靠近槽边，以利使用和吊装。4）安装设备堆场设于现场东侧中部，共计300作为安装部分各种钢材及配件的堆放场地。（2）、生活设施布置1）现场办公现场办公室，设在场地西侧两门之间，靠近大门入口，东西朝向，上下两层采用色彩明快的装配式钢板房，其中：业主现场办公室16m2,监理现场办公室1间16会议室3011现场生活用房2（W,卫生间、浴室15i112,总计14OnI2。现场管理人员办公室180i112,约10间，会议室SOM,办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室、会议室安装空调机，电源插座和电话，传真机等。办公室门前进行绿化，靠道路设灯箱式“七牌一图”，营造一个整洁、文明、舒心的办公环境。现场厕所设立水冲式装配移动厕所，每层设两处封闭式小便处。3、施工临时用水布置(1)、施工临时用水量计算本工程现场用水分为施工用水、施工机械用水、生活用水和消防用水四部分，根据现场实际情况，於采用商品碎、工人宿舍安排场外设置，其用水量都不大。因此现场临时用水在满足消防用水的条件下，即可满足施工需要。消防用水量按现场总面积2ha以内，人数2000人以内，火灾同时发生二次，定额用量q4=1015Ls,q4按10Ls考虑。根据规定，当ql+q2+q3<q4时，采用q4的原则，现场总用水量为q=q4=10Ls,供水管径，按下面公式计算：由计算结果可知，甲方提供的水源管径DNlOO,可满足现场施工要求。(2)、施工用水布置根据总平面图布置和用水情况，自水源分两支DN65干管做环行布置，接至生活办公区、木工加工棚、现场材料仓库，以及建筑物附近。在主体建筑旁设一容量为15m3的水池，设置一台扬程60m的高压水泵，另在管段中间设4只65消防栓，冲洗地面及洗车用水设置在大门口处。在每层留广2个25阀门，作为混凝土养护使用。4、施工临时用电布置(1)、现场施工用电计算本工程用电高峰期将出现在地上主体结构施工期内，用电主要机械有：塔吊、於输送泵、钢筋机械、木工机械、基坑降水机械以及施工照明等，详施工机械器具需用量计划附表Q本工程用电负荷计算如下：P=L05×(klplcos+k2p2+k3p3)其中：pl为电动机总功率。p2为电焊设备总容量。p3生活照明总功率。COs电动机平均功率因数,取0.75,Kl=0.6,K2=0.5,K3=0.8opl=70×2+49.5X2+60.l×l+4×2+4X1+5×1+7.5X1+10×1+1.1X5+7.5X2+5.5×5+25X1=406.6kWP2=100X1+36×1+38X3+24Xl=274kWP3按动力用电之外，再加5%作为生活照明用量。贝I：P=l.05X(0.6X406.6+0.5X274)=380.96kW变压器容量：S=l.05×Pcos=l.05×380.96/0.75=533.3kVA(2)、变压器选择根据以上计算结果，现场提供的50OkVA变压器基；能满足施工需要。(3)、施工现场用电平面布置根据用电设备在施工现场的布置情况，从变压器配电箱分两路用直埋式敷设电缆沿围墙布置，电缆选用V223X120+2X95,形成环状供电线路，各主要用电处或间隔50In设配电箱，楼层干线电缆沿内筒壁敷设，每二层设一配电箱，每层设标准接线盒，用IOnml2的铜芯橡皮绝缘电缆接至用电地点，详见施工现场临时水电线路布置图附图5、塔吊平面布置(1)平面布置：根据现场情况和进度安排，塔吊将设在后浇带旁。具体位置详见地下结构施工平面布置图、地上结构施工平面布置图。塔吊基础周围利用后浇带与底板自然分隔，形成单独基础，配筋按塔吊说明书中构造配筋，聆强度等级同底板。(2)塔吊基础复核验算：塔吊安装高度60m,在±0.00处设附墙一道，第一节安装高度41.80米，验算如下：地基承载力按60米考虑；其他参数按4L8米考虑，计算如下：CEsHsHMETRHMETRTCTC1+11+141.80172225034780469180822230/2212610117140678030981080塔吊自重79490表中：C表示塔吊组成节数；M表示塔吊的最大力矩Nil1；H表示塔吊吊钩高度m;ET表示基础所受剪力N；ES表示塔吊的非工作状态；HS表示塔吊的工作状态；R表示塔吊支座反力N(T拉力；C压力)地基承载力验算：塔吊采用钢筋砂基础，其尺寸为IXbXhX=4.0X4.OXL35m其密度为25000Kgm3o地基承载力为160KPaof地二(V+G)/Asfk其中：V塔吊自重794.90KNG一於基础自重为4.0×4,0×1.35×2500=540.00KNAs基础几何面积为4.0X4.0=16.Om2fk地基承载力标准值为160KPa则:f地=(V+G)/As=(540000÷794900)÷16=83.43KPa/m2<fk=160KPak=f地/fk=1.92>f=1.5(地基承载系数)即：地基承载力满足塔吊及其基础的承载。抗倾覆验算：其中：M为塔吊最大力矩.G为舲基础自重540KNMcMk其中：MG表示由于就基础与塔吊自重对支座产生的弯矩。碎基础塔吊基础受力示意图Mg=(V+G)XL=(540.00+794.90)×2=2669.80KNmM表示塔吊在工作状杰与非工作状杰的最大弯矩，取二者的大值为2212.61KNm（见参数表）MgM=2669.80÷2212.61=1.21>k=l.15即：塔吊抗倾覆稳定安全,符合设计要求。
