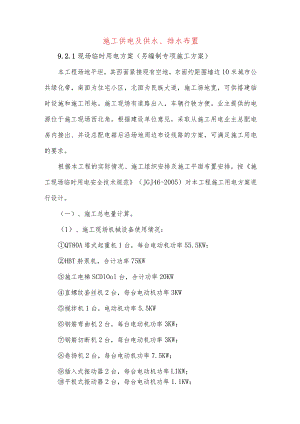

施工供电及供水、排水布置9.2.1现场临时用电方案（另编制专项施工方案）本工程场地平坦，其西面紧接现有空地，东面约距围墙边10米城市公共绿化带，南面为住宅小区，北面为民族大道，施工场地宽，可供搭建临时设施和施工用地。施工现场有道路出入，车辆行驶方便。业主提供的电源位于施工现场西北角。根据建设单位意见，采取从施工用电业主总配电房内接出、并设总配电箱后沿场地周边布设线路的方案，可满足施工用电的要求。根据本工程的实际情况、施工组织安排及施工平面布置安排，按施工现场临时用电安全技术规范（JGJ46-2005）对本工程施工用电方案进行设计。（一）、施工总电量计算。（1）、施工现场机械设备使用情况：QT80A塔式起重机1台，每台电动机功率55.5KW；HBT舲泵机，合计功率75KW施工电梯SCDlOol台，合计功率20KW直螺纹套丝机2台，每台电动机功率3KW搅拌机1台，电动机功率5.5KW钢筋弯曲机2台，每台电动机功率3KW；钢筋切断机2台，每台电动机功率3KW；卷扬机2台，每台电动机功率7.5KW；插入式振动器2台，每台电动机功率LIKW；平板式振动器2台，每台电动机功率1.1KW；木工圆盘锯4台，每台电动机功率3K肌您钢筋对焊机1台，每台功率100KVA；电焊机3台，每台功率23.4KVA；®室内外照明，合计功率10.5KW；、总负荷计算，选择变压器、现场所有设备电动机的总功率Pl=55.5×l+75+20+3×2+5.5×1+2×3+2×3+7.5×1+1.1×2+l.1×2+3×4=197.9(KW)、现场所有电焊机的总功率P2=75+3×23.4=145.2(KVA)、现场照明用电的总功率P3=10.5(KW)、计算现场供电设备总需要容量取电动机需要系数Kl=O.6,电动机平均功率因素cos6=0.75电焊机需要系数K2=0.6,照明用电需用系数K3=l0则供电设备总需要容量为：P=I.10(KlPlcos+K2P2+K3P3)=1.10×(0.6×197.9/0.75+0.6×145.2+1X10.5)=255.94(KVA)变压器容量计算公式如下:其中Po变压器容量(kVA)；1.05功率损失系数；COS0用电设备功率因素，一般建筑工地取0.75o经过计算得到PO=1.4X225.94=316.3kVAo、导线的选择(1)、按导线的允许电流选择I总二£KP/(JWU线cos)=(0.6×197.9+0.6×145.2+l×10.5)×103-(3×380×0.75)=438（八）由建筑施工手册第四版缩印本第2264页表34-44,选用150mm2的BX型铜芯橡料线架空敷设，其持续容许电流470A>324A满足要求。(2)、按允许电压降选择已知该段线路长约为L=IO0,允许电压损失£=5%,C=77,则导线截面为：S=PL%(C)=(231.9+170.2+10.5)×100%÷(77×5%)=107(mm2)<150mm2(符合要求)、按机械强度选择由建筑施工手册第四版缩印本第2263页表34-43得知，铜芯绝缘导线户外架空敷设时，其允许的最小截面为IOnIrn2<150mm2（符合要求）。故为同时满足上述三者要求，选用150n三2的BVR型铜芯橡料线架空敷设，即该路线为BLV（3×150mm2+2×75mm2）。、确定电源进线（总线）、总配电箱、分配电箱的位置及线路走向（1）、确定电源进线、总配电箱的位置：为便于施工现场的用电管理和电源总线、总配电箱就近的原则，总配电箱设于业主配电房附近的工地的西北角。（2）、确定分配电箱的位置及线路走向：根据建筑施工组织设计确定的用电设备、机械位置及电源进线的位置结合现场实际情况，主要的用电动力机械分布在场地的西侧和北侧，仓库等临设位于北侧和东侧。现场施工临时用电按照三级配电、二级漏电保护的TN-S三相四线制供电系统进行用电管理，总配电箱必须装设漏电保护器（或漏电断路器），所有开关箱中也必须装设漏电保护器（或漏电断路器）。配电箱、用电设备位置及线路走向等详见临时施工用电平面布置图，线路的敷设方式为绝缘导线专用电杆架空敷设。、接地装置及防雷装置、保护零线应做好重复接地与建筑物的公共接地以及地下室基础钢筋网可靠连接，重复接地电阻不得大于10。所有用电设备和临时房屋设施必须设置保护接零。保护零线不得装设开关或熔断丝,不得作它用。(2)、本工程由于使用塔吊可借其作为防雷设施，塔吊接地必须与主建筑的公共接地以及地下室基础钢筋网可靠连接，接地冲击电阻不得大于300。脚手架、上料井架必须安装避雷针(2米)并主建筑的公共接地以及地下室基础钢筋网可靠连接，重复接地冲击电阻不得大于30。，以防雷击伤人。、用电防护及安全用电措施本工程施工现场上方没有高压电线通过，地下没有高压电缆经过,没设有高压变压器，不需要做专门防护方案，安全防护技术要求及安全措施见本施组安全措施。依)、电气防火措施(1)、所有易燃、易暴及强腐蚀性物品必须加强管理，不得存储、放置在配电箱、开关箱、常用电机具附近。(2)、总配电箱、分配电箱及重要电器旁必须配备ABC类型的磷酸铁盐干粉灭火器，以防电器着火能及时扑灭。(3)、对现场各类人员分层次地进行用电安全和电气防火知识的教育培训，做好安全用电警示及标志，建立施工用电责任制、检查维修制，以及技术交底制度等，并做好所有相关的验收、检查、安装、使用、维护等工作。9.2.2现场临时供水设计(1)施工用水简单地按水量较大的现浇校工程考虑，工程总校量取5000011砌砖量取200Om3。由ql=klX(Q11×N11÷Q12×N12)÷(Tl×t)×k2÷(8×3600)取KI=L05,Qll=50000m3,Nll=2000Lm3,Q12=2000m3,N12=200Lm3,Tl=150,t=3,k2=1.5得ql=1.05X(50000×2000+2000×200)÷(150×3)×1.5÷(8×3600)=15.8(Ls)(2)施工机械用水量计算施工机械用水简单的取用水量较大的对焊机及木工房机具考虑。由q2=kl×(Q21×N21+Q22×N22)×k3÷(8×3600)¾Kl=L05,Q21=6台X24h=144台Xh,N21=300L/台。h,Q22=6台班，N22=20L/台班,k3=2得q2=1.05×(144×300+6×20)×2÷(8×3600)=3.2(Ls)(3)现场生活用水量计算按2000人计算,N3=40L人X日,K3=1.3q3=(2000×40×1.3)÷(3×8×3600)=1.2(Ls)(4)消防用水量计算查表得q5=15(Ls)因ql+q2+q3=20.2>q5=15故Q总=20.2L/s查表得D总=100mm（流速v=2.6ms满足要求）现场由DN150主干管接入后分为两根DN80的支线管进入场地,并在入口处设一消防栓。临时供水平面见施工平面布置图。9.2.3现场排水设置现场排水设置详见“施工平面布置图”。
