地下综合管廊试点建设PPP项目设计方案.docx

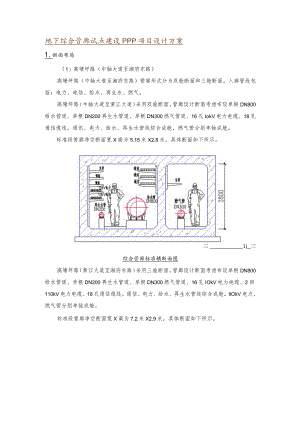

地下综合管廊试点建设PPP项目设计方案1.断面布局（1）高塘坪路（中轴大道至湘府东路）高塘坪路（中轴大道至湘府东路）管廊形式分为双舱断面和三舱断面。入廊管线包括：电力、电信、给水、再生水、燃气。高塘坪路（中轴大道至黄江大道）采用双舱断面，管廊设计断面考虑布设单根DN800给水管道、单根DN200再生水管道、单根DN300燃气管道、16孔IokV电力电缆、18孔通信缆线。通讯、电力、给水、再生水管线综合成舱，燃气管分别单独成舱。标准段管廊净空断面宽X高为5.15米X2.8米，具体断面如下所示。三1j_三综合管廊标准横断面图高塘坪路（黄江大道至湘府东路）采用三舱断面，管廊设计断面考虑布设单根DN800给水管道、单根DN200再生水管道、单根DN300燃气管道、16孔IOkV电力电缆、2回110kV电力电缆、18孔通信缆线。通信、电力、给水、再生水管线综合成舱，IlOkV电力、燃气管分别单独成舱。标准段管廊净空断面宽X高为7.2米X2.9米，具体断面如下所示。180030001800高塘坪路综合管廊标准横断面图（2）金桂路（滨河路至劳动路、香樟路至湘府东路）金桂路（滨河路至劳动路、香樟路至湘府东路）管廊形式分为双舱断面和三舱断面。入廊管线包括：电力、电信、给水、再生水、燃气、热力。金桂路（滨河路至劳动路）采用双舱断面，管廊设计断面考虑布置根DN800给水管道、单根DN200再生水管道、20孔IOkv电缆、18孔通信缆线，单根DN200燃气管线。通信、电力、给水、再生水管线综合成舱，燃气管分别单独成舱。标准段管廊净空断面宽X高为5.15米X2.9米，具体断面如下所示。/J夕，/,二'/./J/,一</4/1ZZ/6/3000J11800金桂路综合管廊标准横断面图金桂路（香樟路至湘府东路）采用三舱断面，管廊设计断面考虑布置根DN400给水管道、单根DN300再生水管道、16孔IOkV电缆、12孔通信缆线，单根DN300燃气管线。热力、给水、再生水管线综合成舱，通信、电力单独成舱、燃气管单独成舱。标准段管廊净空断面宽X高为7.4米X3.3米，具体断面如下所示。金桂路综合管廊标准横断面图（3）中轴大道（高塘坪路到东四线）中轴大道（高塘坪路到东四线）管廊形式为三舱断面。入廊管线包括：电力、电信、给水、再生水、热力、燃气。本次管廊设计断面考虑布设单根DN400给水管道、单根DN250DN500再生水管道、20孔IOkV电缆、18孔通信缆线，单根DN250燃气管线、2根DN800热力管线。通信、电力、给水、再生水管线综合成舱，热力管和燃气管分别单独成舱。标准段管廊净空断面宽X高为7.8米X3.3米，具体断面如下所示。中轴大道综合管廊标准横断面图（4）东四线（滨河路至湘府东路）东四线（滨河路至湘府东路）管廊形式为多舱断面。入廊管线包括：电力、高压电力、电信、给水、再生水、燃气、污水、排水管渠。本次管廊设计断面考虑布设单根DN100O给水管道、单根DN600再生水管道、20孔IOkV电缆、2回IlokV电缆、5回22OkV电缆、18孔通信缆线，单根DN300燃气管线、污水管DN1500、排水箱涵。通信、给水、再生水、污水管线综合成舱，电力、排水箱涵和燃气管分别单独成舱。标准段管廊净空断面宽X高为12.7米X4.6米，具体断面如下所示。S§ CMI28006300I3000东四线综合管廊标准横断面图（5）黄江大道（滨河路至东四线）黄江大道（滨河路至东四线）管廊形式为双舱断面。入廊管线包括：电力、高压电力、电信、给水、再生水、燃气。本次管廊设计断面考虑布设单根DN200给水管道、单根DN300再生水管道、20孔IOkV电缆、18孔通信缆线，单根DN200燃气管线。电力、通信、给水、再生水综合成舱，燃气管分别单独成舱。标准段管廊净空断面宽X高为4.7米X3.2米，具体断面如下所示。1650 J J 27。0gOJ O黄江大道综合管廊标准横断面图（6）上湾路（滨河路至金桂路、高塘坪路至东四线）上湾路（滨河路至金桂路、高塘坪路至东四线）管廊形式为双舱断面。入廊管线包括：电力、高压电力、电信、给水、再生水、燃气。本次管廊设计断面考虑布设单根DN200给水管道、单根DN200再生水管道、8孔IOkV电缆、24孔通信缆线，单根DN200燃气管线。电力、通信、给水、再生水综合成舱，燃气管分别单独成舱。标准段管廊净空断面宽X高为6.7米又3.0米，具体断面如下所示。oIr 4700卜卜1650上湾路综合管廊标准横断面图（7）杜家坪路（中轴大道至湘府东路）杜家坪路（中轴大道至湘府东路）管廊形式为双舱断面。入廊管线包括：电力、高压电力、电信、给水、再生水、燃气。本次管廊设计断面考虑布设单根DN300给水管道、单根DN300再生水管道、16孔IOkV电缆、18孔通信缆线，单根DN300燃气管线。电力、通信、给水、再生水综合成舱，燃气管分别单独成舱。标准段管廊净空断面宽X高为4.85米乂3.0米，具体断面如下所示。27001800o g杜家坪路综合管廊标准横断面图（8）湘府东路（滨河路至东四线）湘府东路（滨河路至东四线）管廊形式为三舱断面。入廊管线包括：电力、高压电力、电信、给水、再生水、燃气、排水渠。湘府东路（滨河路至东四线）本次管廊设计断面考虑布设单根DN500给水管道、单根DN200再生水管道、20孔IOkv电缆、2回HOkV高压电力、2回22OkV高压电力、18孔通信缆线，单根DN300燃气管线。IokV电力、通信、给水、再生水综合成舱，UOkV、220kV高压电力、燃气管分别单独成舱。标准段管廊净空断面宽X高为6.85米X2.8米，具体断面如下所示。三_三11三湘府东路综合管廊标准横断面图（9）湘府西路（韶高路至万家丽路）湘府西路（韶高路至万家丽路）管廊形式为三舱断面和四舱断面。入廊管线包括：电力、高压电力、电信、给水、再生水、燃气、排水。湘府西路（韶高路至韶山路）采用三舱断面，考虑布设单根DN400给水管道、单根DN300再生水管道、20孔IOkv电缆、4回IlokV高压电力、4回22OkV高压电力、18孔通信缆线，单根DN300燃气管线。IOkV电力、通信、给水、再生水综合成舱，UOkV、22Okv高压电力、燃气管分别单独成舱。标准段管廊净空断面宽X高为7.7米X2.8米，具体断面如下所示。湘府西路标准横断面图湘府西路（韶山路至万家丽路）采用四舱断面，考虑布设单根DN400给水管道、单根DN300再生水管道、20孔IOkV电缆、4回IIOkv高压电力、4回22OkV高压电力、18孔通信缆线，单根DN300燃气管线、排水渠。IOkV电力、通信、给水、再生水综合成舱，llOkV、22OkV高压电力、燃气管、排水渠分别单独成舱。标准段管廊净空断面宽X高为10.05米X2.8米，具体断面如下所示。280025001180012000湘府西路标准横断面图2 .平面布局（1）高塘坪路（劳动路至湘府东路）高塘坪路（中轴大道到黄江大道）红线宽度46米，中央绿化带3米，双舱管廊位于道路中央绿化带正下方；高塘坪路（黄江大道到湘府路）红线宽度46米，三舱管廊中心线距道路中心线0.73米。管廊全长18260米。朝COJP3002»¾M10MJWJ10502002S0300M司MMf|UM血高塘坪路综合管廊标准横断面图图高塘坪路综合管廊标准横断面图（2）金桂路（劳动路至湘府东路）金桂路（香樟路至湘府东路）红线宽度46米，综合管廊设置于道路中央绿化带下，中央绿化带4米，三舱管廊中心线距道路中心线0.7米；金桂路（劳动路至滨河路段）红线宽度46米，综合管廊设置于道路中央绿化带下，中央绿化带4米，双舱管廊中心线距道路中心线0.85米。管廊全长15960米。46004503002000.5+3.5X3+0.5=11504000.5+3.5X3+0.5=115020030045DmtI申好0金桂路综合管廊标准横断面图4600450 300 200l. 0.5+3.5X3+0,5=1150 , 400 II Q5÷3.5X3+0,5=1150 001300, 450 rrrAflM lWl*4* *fcf蛛林 lH>Mffif ,好和t期库里 XflM(3)中轴大道(滨河路至东四线)中轴大道红线宽度46米，人行道宽度为4米，非机动车道3.5米，绿化带宽2米，中轴大道综合管廊布置于北侧人行道与非机动车道下，距规划路中18.47米处。管廊全长11440米。4600中轴大道综合管廊标准横断面图(4)东四线(滨河路至湘府路)东四线红线宽度60米，人行道宽度为7.5米，东四线综合管廊布置于西侧人行道下，距规划路中27.78米处。管廊全长55702米。2827783000东四线综合管廊标准横断面图（5）黄江大道（滨河路至东四线）黄江大道红线宽度46米，人行道宽度为3米，黄江大道综合管廊布置于北侧人行道下，距规划路中22.71米处。管廊全长22665米。4SX227122。30黄江大道综合管廊标准横断面图（6）上湾路（滨河路至东四线）上湾路（滨河路至金桂路）红线宽度43米，人行道宽度为7.5米，上湾路综合管廊布置于北侧人行道下，距规划路中17.78米处；上湾路（高塘坪路至东四线）红线宽度36米，中分带宽度为3.0米，上湾路综合管廊布置于中分带中心下。管廊全长18060米。4300上湾路综合管廊标准横断面图图上湾路综合管廊标准横断面图（7）杜家坪路（中轴大道至湘府东路）杜家坪路红线宽度30米，人行道宽度为7.5米，杜家坪路综合管廊布置于西侧人行道下，距规划路中12.22米处。管廊全长15600米。3¾)D700. 1¾. 250 . 200 4 200杜家坪路综合管廊标准横断面图（8）湘府东路（滨河路至东四线）湘府东路红线宽度60米，人行道宽度为9米，湘府东路综合管廊布置于北 侧人行道下，距规划路中26.22米处。管廊全长24880米。6000750650 30013001300300 650750fU I m M<l1 t 1 U I AM湘府东路综合管廊标准横断面图（9）湘府西路（韶高路至万家丽路）湘府西路（韶高路至韶山路）红线宽度70米，人行道宽度为10米，湘府西路综合管廊布置于北侧人行道下，三舱管廊距规划路中29米处；湘府西路（韶山路至万家丽路）红线宽度70米，人行道宽度为IO米，湘府西路综合管廊布置于北侧人行道下，四舱管廊距规划路中27.55米处。管廊全长45650米。湘府西路综合管廊标准横断面图湘府西路综合管廊标准横断面图3 .竖向设计综合管廊穿越河道时应选择在河床稳定的河段，最小覆土深度应满足河道整治和综合管廊安全运行的要求，并应符合下列规定：在IV级航道下面敷设时，顶部高程应在远期规划航道底高程2.0m以下；在VI、Vll级航道下面敷设时，顶部高程应在河道底设计高程LOm以下；在其他河道下面敷设时，顶部高程应在河道底设计高程LOm以下。综合管
