地下综合管廊建设PPP项目建设实施阶段BIM技术应用.docx

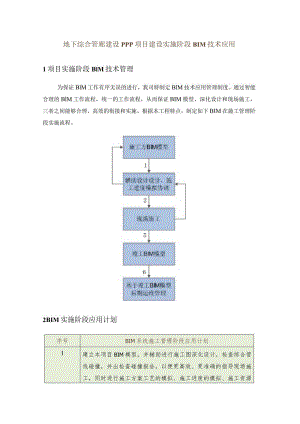

地下综合管廊建设PPP项目建设实施阶段BIM技术应用1项目实施阶段BlM技术管理为保证BlM工作有序无误的进行，我司特制定BlM技术应用管理制度。通过智能合理的BlM工作流程，统一的工作流程，从而保证BIM模型、深化设计和现场施工，三者之间能够合理、高效的衔接和实施。根据本工程特点，制定如下BIM在施工管理阶段实施流程。2BIM实施阶段应用计划序号BIM系统施工管理阶段应用计划1建立本项目BIM模型，并辅助进行施工图深化设计，检查综合管线碰撞，并出检查碰撞报告，以便更高效、更准确的指导现场施工，同时进行施工方案工艺的模拟、施工进度的模拟、施工资源的管理等工作。2基于BlM模型的施工，对工程施工现场进行有效的指导3在辅助深化设计过程中，如有业主等其它原因的任何修改或者是调整的设计变更等，都要立刻在BlM模型中作出相应的变更和模拟。以保证BlM三维模型的最新版本与设计变更保持一致，并进行及时录入最新信息。4在施工现场施工过程中如有任何更改图纸设计的问题，立刻在BlM模型上进行初步分析并标明情况，并进行更新BlM模型，保证机电工程BIM信息的完整性。5通过前期的一系列标准流程作业，一步步的将模型进行完善，不断的录入工程信息，完善充实更新BlM模型，最终我们就能够得到一个完全真实的竣工模型，同时等于为甲方提供了一套完整的项目建筑信息。6基于BlM竣工模型的后期运维3BIM实施应用软件及硬件配备3.1 BIM系统应用软件序号软件名称功能1AutodeskRevit2015BlM模型建立2NavisworksManage2015三维设计数据集成，软硬空间碰撞检测，项目施工进度模拟展示专业设计应用3Autodesk3DSmax三维效果图及动画专业设计应用软件，模拟施工工艺及方案4SynchroPro施工进度模拟软件5广联达BIM5D成本、资金BlM5D应用软件3.2 本工程BIM系统运作硬件支持序号名称功能1DELLT3610工作站建立BIM三维信息模型及应用2DELL移动工作站建立BIM三维信息模型及应用3打印机图形输出4投影仪三维交底，讲解5网络接入协同工作4BIM技术计划应用点4.1 三维建模根据设计图纸建立控制中心、综合管廊全专业BlM模型。按照建筑、结构、机电专业划分，通过工作集与链接模型的方式，将BIM模型进行协同管理。结合广联云平台进行文件协同、任务分配，及时将任务推送，提高工作效率。通过BIM技术，使综合管廊工程设计、建造、运营过程中的沟通、讨论、决策都在可视化的状态下进行。利用三维信息模型，更加直观展示控制中心、综合管廊内各种类型管线排布、走向，变仓节点、连接节点等复杂部位。4.2 设计方案仿真运用BIM技术对设计方案进行模拟仿真，对参数化视图实时渲染，提前模拟设计效果，提高了构件之间的互动性和反馈性。通过方案对比、论证进行动态调整，从而优化设计方案。4.3 碰撞检查将全专业整合的模型导入到Navisworks软件进行碰撞检查，检查结构与机电、机电与机电之间的碰撞情况，生成碰撞报告。并根据结果进行设计调整，避免返工浪费。将这些碰撞点及时在施工前发现和优化，将极大提升项目的效益。4.4 净高、空间检查在不同的三维视图下，通过尺寸标注、剖分模型，检查综合管廊内结构、管道的操作空间，根据施工安装空间要求，进行管道优化。4.5 管线综合在整合后的模型中，通过碰撞检查报告以及对空间的要求，解决管道在设计阶段的平面走向、立体交叉时的矛盾，更加合理的优化管道排布。并通过管线的综合优化生成图纸，真正起到指导施工的作用。4.6 施工方案模拟在大型管道运输及安装过程中，通过BlM技术自主研发设计了系列运输装置及顶升装置。实现了管道安全、平稳运输，同时对管道防腐层起到防护作用。有效的解决了因管道仓内工作空间有限的问题，提高了工作效率，保障了施工安全。4.7 施工进度模拟利用自建BlM模型，预演现场施工作业，针对工序搭接、资源利用、运输规划、机械配置等环节整体优化施工工期。通过BIM虚拟施工，切实加强工期管控水平。对综合管廊标准段的进度模拟，展现了基坑支护、土方开挖、结构施工、机电管道安装的进度安排及工序顺序，使工程动态展示更直观，便于在各个阶段了解工程进展状态。通过模拟分析，优化围护结构的循环利用周期，确定最合理施工段长度，达到成本与进度最优组合。4.8 可视化交底利用BlM模型，开展了三维可视化交底，结合公司的质量样板引路方案,将BIM模型与操作要点融合，使作业人员对施工任务建立了直观明确的认识,提高了质量管理效果。9.运维管理在运维阶段，重点挖掘BlM模型信息的传递方式和要求。通过自控系统图，收集水泵、风机等设备的信息，提供给运维单位，在设备发生故障时可以及时进行维修。
