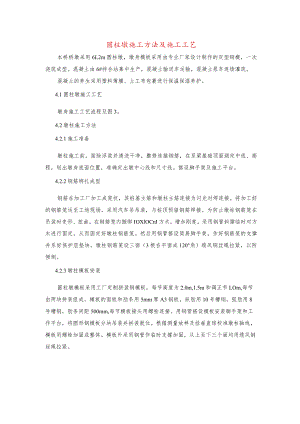

圆柱墩施工方法及施工工艺本桥桥墩采用6L2m圆柱墩，墩身模板采用由专业厂家设计制作的定型钢模，一次浇筑成型。混凝土由6#拌合站集中生产，混凝土输送车运输，混凝土泵车连续灌筑。混凝土的养生采用塑料薄膜、土工布包裹进行保温保湿养护。4.1圆柱墩施工工艺墩身施工工艺流程见图3。4.2墩柱施工方法4.2.1施工准备墩柱施工前，凿除浮浆并清洗干净，整修连接钢筋，在系梁基础顶面测定中线、高程，划出墩身底面位置，准确定出墩中心线和尺寸线。搭设脚手架及施工平台。4.2.2钢筋绑扎成型钢筋在加工厂加工成笼状，其桩基主筋和墩柱主筋连接为闪光对焊连接。将加工好的钢筋笼运至工地现场，采用汽车吊吊装，与桩顶预留钢筋焊接。为防止墩柱钢筋笼在吊装时变形、扭曲，在钢筋笼内捆绑IOXlOCnI方木，增加刚度。采用钢管斜撑临时对方木进行固定，从而固定好墩柱钢筋笼。然后用钢管搭设简易脚手架，作好钢筋笼的支撑并系好保护层垫块。墩柱钢筋笼设三面（3根在平面成120°角）缆风钢丝绳拉紧，以防倾倒。4.2.3墩柱模板安装圆柱墩模板采用工厂定制拼装钢模板，每节高度为2.0m,1.5m和调正节LOm,每节由两块拼装组成，模板的面板和肋条用5mm厚A3钢板，纵肋用10号槽钢，弧肋用8号槽钢，肋条间距500mm,每节模板接头用螺栓连接。用钢管搭设模板安装脚手架和工作平台，将圆形钢模板分块吊装并拼装就位。根据测量放样及挂垂直球校准墩柱轴线，模板用螺栓加固成整体。模板外采用钢管作临时支撑加固，从上至下三个面均用缆风钢丝绳拉紧。(C)钢筋笼的加固与成型图l-±fi;2-着轨3-耳环:4-如劲支柴S-轮扣6扰木墩柱模板大样图ajoL为便于墩柱盖梁抱箍承重施工，在墩柱模板完成加固后在抱箍底预埋。35nPVC管，PVC管内插32mm钢筋限制抱箍下滑。预埋PVC管时根据盖梁底高程减去支撑工字钢主梁、次梁高程预埋。图3墩身施工工艺流程图4.2.4墩柱混凝土施工硅由6#拌和楼集中拌和，采用於运输车运至施工现场。根据施工现场布置采用硅输送泵接软管入仓。模板安装完毕后，在墩顶处用48钢管搭设浇筑平台，浇筑跄采用泵车直接入仓。墩顶至柱浇筑面接入仓软泵管，软管离浇筑捺面小于1.5m,浇筑过程随硅面升高拆除软管，并注意下料厚度（一般控制在3040cm）。泵管固定与墩柱脚手架及支撑分离，避免泵送舲过程造成墩柱模板变形。聆振捣采用650插入式振捣式振捣器振捣，浇筑过程中，模板外用锤球吊线随时检查模板垂直度情况。施工人员顺爬梯进入模板内振捣并注意振捣均匀、密实，做到不漏振，不过振，整体成型，以利美观。墩柱一次浇筑至墩顶盖梁底高程。袖版示翅4.2.5养护硅浇筑完成后，当聆强度达混凝土强度的75%时，拆除模板，涂刷养护剂,并用塑料薄膜（土工布）包裹封闭墩柱，进行保温保湿养护。
