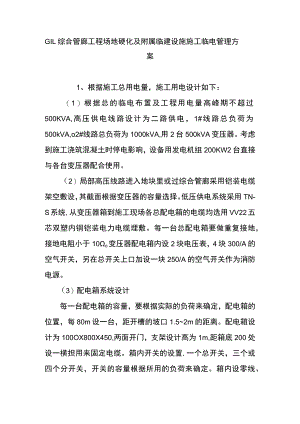

GIL综合管廊工程场地硬化及附属临建设施施工临电管理方案1、根据施工总用电量，施工用电设计如下：（1）根据总的临电布置及工程用电量高峰期不超过500KVA,高压供电线路设计为二路供电，1#线路总负荷为500kVA,o2#线路总负荷为1000kVA,用2台500kVA变压器。考虑到施工浇筑混凝土时停电影响，设备用发电机组200KW2台直接与各台变压器配合使用。（2）局部高压线路进入地块里或过综合管廊采用铠装电缆架空敷设，其截面根据变压器的容量选择。低压供电系统采用TN-S系统,从变压器箱到施工现场各总配电箱的电缆均选用VV22五芯双塑内铜铠装电力电缆埋敷。每一台总配电箱要做重复接地，接地电阻小于10o变压器配电箱内设2块电压表，4块300/A的空气开关，另在总开关上口加设一块250/A的空气开关作为消防电源。（3）配电箱系统设计每一台配电箱的容量，要根据实际的负荷来确定，配电箱的位置，每80m设一台，距开槽的坡口1.52m的距离。配电箱设计为100OX800X450,两面开门，支架设计高为1m,距箱底200处设一横担用来固定电缆。箱内开关的设置,一个总开关，三个或四个分开关，开关的容量根据所用的负荷来确定。箱内设零线、地线端子排，材质选铜排。配电箱编号必须把变压器的编号加在前面，以方便巡视电工知道该箱是从几号变压器引来的。编号的原则是XB*ZXA1、2、3；配电箱上的所有字体为仿宋体，字体的颜色为绿色，箱体（配电箱支架）统一刷桔红色，配电箱门粘贴本箱系统图。配电箱固定方式，应在土0.00地平线上做一个2000×2500×300的水泥台，水泥台中间留一个电缆槽，周围设18m高防护栏杆，上设防雨棚，围栏设门加锁。箱子放在正中间，周围人可以走动。护栏的门向外开，周围用金属网，并在明显位置设警告标志。开关箱的进线电缆由地下埋设，从箱子水泥基础中间引出至配电箱内，馈出的电缆由箱底下出线。按漏电保护要求,设三级保护，其动作电流第一级为W100mA,第二级为In75mA,第三级为AnW30mA,潮湿的环境中，漏电动作电流小于15mA。动作时间tWO.1s。配电箱统一加工制作,统一编号，并且有用电警告标志，标志设在前后门中上部。
