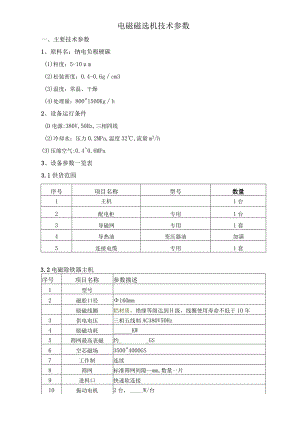

电磁磁选机技术参数一、主要技术参数1、原料名：钠电负极硬碳(1)粒度：5-10m(2)松装密度：0.4-0.6gcm3(3)温度：常温、干燥(4)处理量：800"1500Kgh2、设备运行条件(D电源:380V,50Hz,三相四线(2)冷却水：压力0.2MPa,温度32,流量m3/h(3)压缩空气:0.40.6MPa3、设备参数一览表3.1供货范围序号项目名称型号数量1主机1台2配电柜专用1台3导磁网专用1套4导热油变压器油加满5连接电缆专用1套3.2电磁除铁器主机序号项目名称参数描述1型号2磁腔口径160mm励磁线圈铝材质，绝缘等级达到H级，线圈使用寿命不低于10年3供电电压三相五线制AC380V50Hz4励磁功耗_KW5筛网最高表磁约_GS6空芯磁场3500"4000GS7工作制连续8筛网标准筛网间隙mm,数量一片9进料口快速软连接10振动电机2台，W/台11冷却泵1台，W12冷却油量L13整机功耗约KW14主机重量JG15整体喷涂RAL70353.2筛网序号项目名称参数描述1材质SUS4302规格D*d*11mm3间隙标准筛网间隙mm4使用数量数量片5安装方式快速固定3.3振动电机序号项目名称参数描述1制造商品牌2型号3数量台4额定电压AC3803P/50HZ5额定功率W6防护等级IP553.4冷却泵序号项目名称参数描述1制造商品牌2型号3数量4额定电压AC3803P/50HZ5额定功率_W6防护等级IP553.5热交换器序号项目名称参数描述1制造商品牌2型号3换热面积ma4数量台5接口加装了软管转换接头，配接软管的公称内径是_mm6冷却水量_L/min3.6冷却油序号项目名称参数描述1制造商品牌2牌号3类别变压器油4数量L3.7控制柜序号项目名称参数描述1制造商品牌2型号3结构框架结构,碳钢喷塑4主要电气元件常熟（原常熟开关厂）、上海人民（上联牌）或者施耐德、西门子、ABB5按钮、指示灯正泰、德力西等6PLC西门子牌7触摸屏台达、昆仑通态或者威纶通89控制方式HMI+PLC,无极调压控制+稳磁控制11运行模式手动控制、自动控制，可切换12防护等级IP5513供电电压三相五线制C380V50Hz14外形尺寸800x500x1600(mm)底座高度100mm15重量Kg3.8控制要求设备磁力连续可调，同时能手动、自动控制；设备在手动模式时，操作人员可以人工按操作流程进行手动操作控制；在自动模式时，操作人员按下“自动开”按键后，设备根据设置时间进行进料、自动排渣等操作，无需人工干预。电磁分离机操作流程：首先打开电磁分离机控制柜总电源，开启油泵、励磁后开始进料，此时粉料开始去除磁性异物，磁性异物被磁力吸附在筛网的吸附点上，当设定的下料时间到后，系统停止进料，关闭励磁，打开翻板阀、振动电机，此时排渣口已经打开，废料从排渣口排出。3.9其他要求(1)设备物料通道各接口均采取密封防尘措施。(2)设备能防止对产品造成滴油污染及生锈污染。(3)主机线圈绝缘等级为F级，实际工况按B级设计。冷却方式为强迫油循环加水循环冷却，冷却水温度W30°C时，工作温升W60；(4)设备主机及机架选用优质钢材,表面喷塑，满足机器运行载荷要求；(5)磁选机出料口安装分料阀，气缸驱动，自动转换。阀板采取特殊设计，完全杜绝成品物料与磁性物混合；(6)设备物料接触部分均采用SUS304材质，耐磨耐腐蚀，无污染；(7)控制柜到设备的电线电缆由乙方供货(控制柜到主机10米内的线缆由乙方提供、超出部分甲方提供)，乙方指导安装调试。(8)设备验收时，需将PLC、触摸屏程序给甲方，不得设置时间锁！(9)核心部件励砸线圈采用变压器标准制作，具有耐高压、高绝缘等缓特点，绝缘等级达到H级，线圈使用寿命不低于10年;
