企业维修电工培训内容.docx

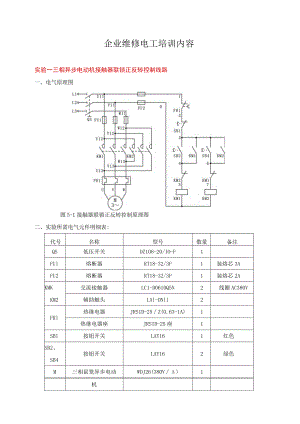

企业维修电工培训内容实验一三相异步电动机接触器联锁正反转控制线路一、电气原理图图5-1接触器联锁正反转控制原理图二、实验所需电气元件明细表:代号名称型号数量备注QS低压开关DZ108-20/IO-F1FUl熔断器RT18-32/3P1装熔芯3AFU2熔断器RT18-32/3P1装熔芯2AKMKKM2交流接触器LC1-D0610Q5N2线圈AC380V辅助触头LAl-DNll2FRl热继电器JRS1D-25Z(O.63-1A)1热继电器座JRSID-25座1SBl按钮开关LAY161红色SB2、SB4按钮开关LAY162绿色M三相鼠笼异步电动WDJ26(380V)1机三、原理分析接触器联锁的正反转控制线路如图4-1所示，线路中采用了两个接触器，即正转用的接触器KMl和反转用的接触器KM2,它们分别由正转按钮SB2和反转按钮SB4控制。从主电路中可以看出，这两个接触器的主触头所接通的电源相序不同，KMl按L1-L2-L3相序接线，KM2则对调了两相的相序，按L3-L2-L1相序接线。相应的控制电路有两条：一条是按钮SB2和KMl线圈等组成的正转控制电路；另一条是由按钮SB4和KM2线圈等组成的反转控制电路。必须指出，接触器KMI和KM2的主触点绝不允许同时闭合，否则将造成两相电源（Ll相和L3相）短路事故。为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头。这样，当KMl得电动作时，串接在反转控制电路中的KMl的常闭触点分断，切断了反转控制电路，保证了KMl主触点闭合时,KM2的主触点不能闭合。同样，当KM2得电动作时，其KM2的常闭触点分断，切断了正转控制电路，从而可靠的避免了两相电源短路事故的发生。像上述这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。实现联锁作用的常闭辅助触点称为联锁触点（或互锁触点）。工作原理：先合上电源开关QS,然后进行正、反转控制。1.正转控制按下SB2->KM1线圈得电->KMl主触点闭合、KMl自锁触点闭合自锁、KMl联锁触点分断对KM2联锁电动机M起动连续正转。2.反转控制先按下SBlfKMl线圈失电->KMl主触点断开、KMl自锁触点断开自锁、KMl联锁触点闭合。再按下SB4->KM2线圈得电->KM2主触点闭合、KM2自锁触点闭合自锁、KM2联锁触点分断对KMl联锁电动机M起动连续反转。停止时,按下停止按钮SBlf控制电路失电->KM2主触点分断电动机M失电停转。从以上分析可见,接触器联锁正反转控制线路的优点是工作安全可靠，缺点是操作不便。因电动机从正转变为反转时，必须先按下停止按钮后，才能按反转起动按钮，否则由于接触器的联锁作用，不能实现反转。为克服此线路的不足，可采用按钮联锁或双重联锁的正反转控制线路。实验二两台三相异步电动机顺序启动、顺序停转控制电路一、电气原理图图8-1UllOVllo图 8-2(a)二、实验所需电气元件明细表:代号名称型号数量备注QS低压开关DZ108-20/10-F1FUl熔断器RT18-32/3P1装熔芯3AKM1、KM2交流接触器LC1-D0610Q5N2线圈AC380VFRl、FR2热继电器JRS1D-25Z(O.63-1A)2热继电器座JRS1D-25座2SBl、SB3按钮开关LAY162红色SB2、SB4按钮开关LAY162绿色Ml三相鼠笼异步电动机WDJ241380V/YM2三相鼠笼异步电动机WDJ261380V三、电气原理分析在装有多台电动机的生产机械上，各电动机所起的作用是不相同的，有时需按一定的顺序起动，才能保证操作过程的合理性和工作的安全可靠。要求以一台电动机起动后另一台电动机才能起动的控制方式，叫做电动机的顺序控制。下面介绍几种常见的顺序控制线路。顺序控制的主电路电气原理图如图8-1所示。图8-2(a)控制线路中，接触器KMl的另一对常开触头(线号为5、6)串联在接触器KM2线圈的控制电路中，当按下SB2使电动机也起动运转，再按下SB4,电机M2才会起动运转，若要使M2电机停止，则只要按下SB3即可。图8-2(b)控制线路中，由于在SBl停止按钮两端并联一个接触器KM2的常开辅助触头(线号为1、2),所以只有先使接触器KM2线圈失电，即电动机M2停止，同时KM2常开辅助触头断开，然后才能按SBl达到断开接触器KMl线圈电源的目的，使电动机MI停止。这种顺序控制线路的特点是：使两台电动机依次顺序起动，而逆序停止。实验三三相异步电动机的两地控制电路一、电气原理图二、实验所需电气元件明细表:代号名称型号数量备注QS低压开关DZ108-20/10-F1FUl熔断器RT18-32/3P1装熔芯3FU2熔断器RT18-32/3P1装熔芯2AKM交流接触器LC1-D0610Q5N1线圈AC380VFRl热继电器JRS1D-25Z(O.63-1A)1热继电器座JRS1D-25座1SBl、SB3按钮开关LAY162红色SB2、SB4按钮开关LAY162绿色M三相鼠笼异步电动机WDJ261380V三、电气原理大型机床为了操作方便，常常要在两个或两个以上的地点都能进行操作。实现多点控制的控制线路如图9-1所示，该线路图中，SBl和SB2为甲地的起动和停止按钮；SB3和SB4为乙地的起动和停止按钮。它们可以分别在两个不同地点上控制接触器KM的接通和断开，达到实现两地控制同一电动机起、停的目的，其接线的原则是各按钮的常开触点并联连接，常闭触点串联连接。实验四时间继电器控制的Y/A启动控制电路一、电气原理 mUl图11-2时间继电器控制的Y/启动控制电路二、操作所需电器元件代号名称型号数量备注QS低压开关DZ108-20/IO-F1FUl熔断器RT18-32/3P1装熔芯3AFU2熔断器RT18-32/3P1装熔芯2AKM.KMkKM2交流接触器LC1-D0610Q5N3FRl热继电器JRS1D-25Z(O.63-1A)1热继电器座JRS1D-25座1KTl时间继电器ST3PA-B(0-60S)/380V1时间继电器方座PF-0831SB2按钮开关LAY161绿色SBl按钮开关LAY161红色M三相鼠笼异步电机WDJ261380V三、原理分析图11-2所示为时间继电器自动控制Y/减压线路。该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。时间继电器KTl作控制Y形减压起动时间和完成Y/自动换接用，其他电器的作用与上述线路相同。工作原理如下：先合上电源开关QS,然后进行如下动作：按下SB2-KM1线圈得电、KTl线圈得电一KMl主触点闭合、KMl常开触点闭合、KMl联锁触点分断对KM2联锁一KM线圈得电一KM主触点闭合、KM自锁触头闭合自锁f电动机M接成Y减压起动f当M转速上升到一定值时，KTl延时结束一KTl常闭触点分断一KMl线圈失电一KMl常开触点分断、KMI主触点分断，解除Y连接、KMI联锁触点闭合一KM2线圈得电一KM2主触点闭合、KM2联锁触点分断一对KMl联锁、KTl线圈失电-KTl常闭触点瞬时闭合电动机M接成形全压运行。停止时按下SBI即可。该线路接触器KMl得电后，通过KMl的常开辅助触点使接触器KM得电动作，这样KMl的主触点是在无负载的条件下进行闭合的，故可延长接触器KMl主触点的使用寿命。
