PLC基本技能实操——实训四 抢答器控制.docx

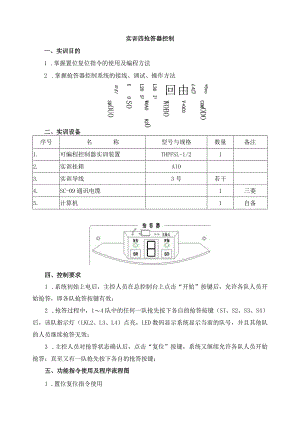

实训四抢答器控制一、实训目的1 .掌握置位复位指令的使用及编程方法2 .掌握抢答器控制系统的接线、调试、操作方法+5vo L4 由回 L3O I3 L2O S2 U O SlCOMODO V+OCO WOBO WOAO 820 SO SROUO ouo二、实训设备序号名称型号与规格数量备注1.可编程控制器实训装置THPFSL-1/212.实训挂箱AlO3.实训导线3号若干4.SC-09通讯电缆1三菱5.计算机1自备四、控制要求1 .系统初始上电后，主控人员在总控制台上点击“开始”按键后，允许各队人员开始抢答，即各队抢答按键有效；2 .抢答过程中，14队中的任何一队抢先按下各自的抢答按键（SI、S2、S3、S4）后，该队指示灯（LKL2、L3、L4）点亮，LED数码显示系统显示当前的队号，并且其他队的人员继续抢答无效；3 .主控人员对抢答状态确认后，点击“复位”按键，系统又继续允许各队人员开始抢答；直至又有一队抢先按下各自的抢答按键；五、功能指令使用及程序流程图1 .置位复位指令使用SETMORSTMO置位（SET）和复位（RST）指令将从指定地址的点置位或复位；如上所示：当XOO有一个上升沿信号时，CPU置位M0；当XOl有一个上升沿信号时，CPU复位M0；2 .程序流程图六、端口分配及接线图1.I/O端口分配功能表序号PLC地址（PLC端子）电气符号（面板端子）功能说明1.XOOSD启动2.XOlSR复位3.X02Sl1队抢答4.X03S22队抢答5.X04S33队抢答6.X05S44队抢答7.YOO11队抢答显示8.YOl22队抢答显示9.Y0233队抢答显示10.Y0344队抢答显示II.Y04A数码控制端子A12.Y05B数码控制端子B13.Y06C数码控制端子C14.Y07D数码控制端子D15.主机COM0、COMKCOM2等接电源GND电源端2.控制接线图七、操作步骤1 .按控制接线图连接控制回路；2 .将编译无误的控制程序下载至PLC中，并将模式选择开关拨至RUN状态；3 .分别点动“开始”开关，允许14队抢答。分别点动S1S4按钮，模拟四个队进行抢答，观察并记录系统响应情况。4 .尝试编译新的控制程序，实现不同于示例程序的控制效果。八、实训总结SDSRS1S2S3COMCOMOXOOYOOX01Y01X02好YD2X03同Y03X04他YO4X05HY05Y06Y0712 3 4泽H电路 ABCD尝试分析某队抢答后是如何将其他队的抢答动作进行屏蔽。
