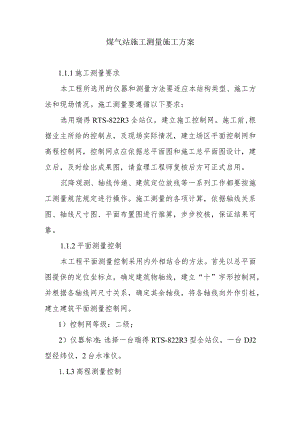

煤气站施工测量施工方案.docx

煤气站施工测量施工方案1.1.1施工测量要求本工程所选用的仪器和测量方法要适应本结构类型、施工方法和现场情况。施工测量要遵循以下要求：选用瑞得RTS-822R3全站仪，建立施工控制网。施工前,根据业主所给的控制点，及现场实际情况，建立场区平面控制网和高程控制网，控制网点应依据总平面图和施工总平面图设计，建立后，及时绘出成果图，请监理工程师复核后方可正式启用。沉降观测、轴线传递、建筑定位放线等一系列工作都要按施工测量规范规定进行操作。施工测量的各项计算，依据轴线关系图、轴线尺寸图、平面布置图进行推算，步步校核，保证结果可靠。1.1.2平面测量控制本工程平面测量控制采用内外相结合的方法。首先以总平面图提供的定位坐标点，确定建筑物轴线，建立“十”字形控制网，并根据各轴线间尺寸关系，确定其余轴线，将各轴线向外作引桩，建立建筑平面测量控制网。1）控制网等级：二级；2）仪器标准：选择一台瑞得RTS-822R3型全站仪，一台DJ2型经纬仪，2台水准仪。1.L3高程测量控制根据场区的高程控制网，布设成闭合环线，符合中线或结点网形。水准点尽可能引入距离构筑物3Onl左右地方，并建立在各构筑物平面控制网的桩上。1）高程控制等级：二级；2）水准仪标准：选择DSI型水准仪。水准点和平面控制点进行现场交接，形成书面记录，作为施工控制依据。测量控制网建立好要妥善保护。并每隔一个月进行复检。施工过程中以测量控制网为依据进行各个工序测量放线工作。结构出地面向上施工时，根据引进的标高控制点复测建筑物标高点，且在底层结构外框柱部位，确定出标高控制线,作为起始标高。施工层的标高均用50m钢尺向上传递。每层不少于2点，以便相互复核。1.1.4沉降观测1）当基础结构施工完毕，首层结构施工时即按设计要求在相应部位埋设沉降观测点，观测点设置按设计要求布置，沉降观测点要采取保护措施防止冲撞引起变形，影响数据统计。2）沉降观测应采用精密水准仪及精密钢尺，由专人测量.3）第一次观测在观测钉稳定后及时观测，以后周期为每增加一层观测一次。4）沉降观测周期为每施工一个结构层测量一次，如工程停工则在停工前和停工后各观测一次，测量数据填统计分析表进行统计分析，并绘制建筑物观测综合图，直到交工验收为止。5）完工以后观测次数：第一年四次，第二年二次。以后每年一次。
