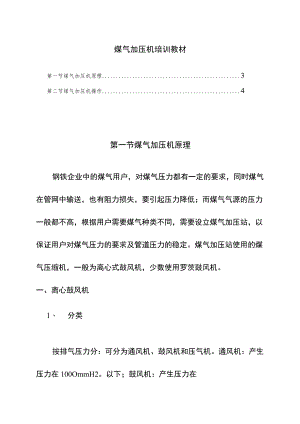

煤气加压机培训教材第一节煤气加压机原理3第二节煤气加压机操作4第一节煤气加压机原理钢铁企业中的煤气用户，对煤气压力都有一定的要求，同时煤气在管网中输送，也有阻力损失，要引起压力降低；而煤气气源的压力一般都不高，根据用户需要煤气种类不同，需要设立煤气加压站，以保证用户对煤气压力的要求及管道压力的稳定。煤气加压站使用的煤气压缩机，一般为离心式鼓风机，少数使用罗茨鼓风机。一、离心鼓风机1、 分类按排气压力分：可分为通风机、鼓风机和压气机。通风机：产生压力在100OmmH2。以下；鼓风机：产生压力在1 OOOmmH2O-Batm;压气机：产生压力在3atm以上。按压缩介质分，可分为空气、氮气、氧气、煤气等等压缩机。按吸气口的布置分，又可分为单吸式或双吸式。按工作轮的安装形式，又可分为悬臂式和中间式。按级来分，又可分为单级和多级。2、 结构：由吸气管（室）、工作轮（叶轮）、机壳（蜗壳）、密封装置、轴承座及轴瓦、齿轮传动装置、油路系统及冷却装置、联轴器等8个部分组成。在加压机入口管道上装有收缩管，使煤气的速度分布均匀，减少压力降；在加压机的出管处装设一个扩散管，使速度头（动能）变为压力。3、 工作原理：当电动机带动转子高速旋转时，工作轮内的气体由于离心力的作用，从转子的中心抛向转子的外缘。在这一过程中，气体获得了能量，提高了静压能；同时由于流速增大，动能也增加了，气体离开工作轮进入机壳后，由于流道增宽，流速降低，使部分动能转变为压力能，于是流体以较高的压力进入流出管。当气体不断从叶轮中抛出，鼓风机就从叶轮进气口把进气管中的气体源源不断地吸入工作轮。这样离心鼓风机就可以连续地工作，把经压缩后提高了压力的气体连续地输送给用户。4、 鼓风机的总压、风量、功率及效率D总压（三）:通过风机后实际所获得的能量。单位为帕(Pa或kgm2)o总压=静压(升压)+动压升压2)风量(Q)：指单位时间内风机所输送的气体量。单位为米3/秒(r113s”米3/分(np/min)、米3/小时(nP/h),实际流量可由流量表上读得。3)有效功率(Ne):单位时间内Q流量的气体通过风机后实际得到的功率，为风机的有效功率。单位为千瓦(kWh)。Ne=QH/102式中102为单位换算系数，1kWh=102kgm/s4)效率(n)：n=NeN轴式中：N轴为风机的轴功率。5、 操作中防止喘震方法：D风机工作在高压力、小流量时，要使流量大于量、不要接近喘震点。2)发生喘震时，调节变频频率改变转速，使其工况在稳定区工作。6、 离心鼓风机开车准备功率的增加随着风机流量的增加而增加，当流量为零时，若风机还在运行，则此时功率最小，此功率仅为消耗在叶轮对气体的磨擦，叶轮内部旋涡运动以及轴承、密封装置等机械磨擦上。因此离心鼓风机在开车前须将送圈关死，使之流量在零的情况下起动，就是为了减少起动功率，以减少电机的起动电流，达到保护电机的目的。二、我厂风机机组:1、主要技术参数：D风机：鼓风机的型号是风机制造厂说明型号、流量、升压等性能的主要标志。表3-1我司转炉煤气加压机风机型号表分类单位400风机425风机850风机型号AIM400-1.193/1.038AIM425-1.193/1.038A1850-1.864/0.821介质进口密度kg/cm31.41.40.84升压kPa15.515.521进口温度656565进口流量m3min400425850主轴转速rpm2900290020002）防爆电机:表3-2我司转炉煤气加压机电机型号表分类单位400风机425风机850风机电机型号YB315L1YB315L1Y4004-222额定功率kW220160630额定电压V3803806000额定电流A28128173额定转速rpm298029802970第二节煤气加压机操作一、开机操作1、 开机前清除现场杂物，用手盘车检查机内有无卡位擦边现象，检查变频电气设备、仪表、油位、水压是否正常,AI850加压机启动前要先启动副油泵。正常后合上空气开关,选择上位机操作，先上电，再按下启动按钮。2、 启动后，检查电机有否异声，风机是否振动，电机地脚有否松动，电流是否正常，轴承是否正常。3、 加压机启动正常后，先将机前进口、出口水封排空,再将气柜出口水封到100mm水柱,然后防爆水封放水到400mmX泄爆水封到1250mm。4、 调节变频频率使加压机出口压力维持在1013kPao二、倒机操作K检查备用机变频电气设备、仪表、油位、水压是否正常，盘动备用机接手，AI850加压机启动前要先启动副油泵。2、 检查正常后，合上空气开关，选择上位机操作，先上电，再按下启动按钮。3、 启动后，检查电机有否异声，风机是否振动，电机地脚有否松动，电流是否正常，轴承是否正常。4、 加压机启动正常后，先将机前进口、出口水封排空。5、 备用机变频频率慢慢提高，同时慢慢降低在用机变频频率使加压机出口压力维持在1013kPa,倒机正常后汇报调度O6、 停在用加压机，并按规定封好进出口水封。三、停机操作：1、 通知用户停用煤气，或使用焦炉/混合煤气。2、 调节变频频率使加压机出口压力慢慢变小。3、 按下加压机停止按钮，再断电，拉下加压机空气开关，检修需挂检修牌。4、 关闭加压机进出口蝶阀。5、 先封加压机进口水封到100omm、再封出口水封到1800mmo6、 封气柜出口水封至100Omm。封防爆水封至2400mm、封泄爆水封至1250mm。7、 打开出口放散阀，后打开氮气吹扫加压机。四、停水操作1、 发现停水时，立即汇报调度，查明原因，联系供水时间。2、 如果短时间停水，风机可连续运转。如停水时间较长，注意风机、电机温度(480),如超过规定值时，应立即汇报调度，停止风机运转。五、停电操作1、 注意即时观察炼钢车间内自用煤气是否自动切换焦炉/混合煤气，否则立即通知用户关闭煤气阀门。2、 关闭并网用户阀门，一炼钢包括矿山、发电、混合站；二炼钢包括棒材厂、联络管及自用。3、 高压电停电，低压电未停，即上位机控制阀门正常的情况下，自用煤气也可使用联络管中的转炉煤气。4、 封好防爆水封和其它水封。5、 切断加压机电源开关。6、 如管道产生负压应用氮气或蒸汽补充。六'停氮气操作1、立即通知调度查明原因，尽快恢复送氮气。2、AI850加压机降频处理，关闭进出口电动阀门。3、若氮气停气时间超过30分钟，封好进出口水封。4、注意另外两台加压机开启使用情况正常。5、注意加压机房内的漏煤气情况，处理问题必须确保安全。七、鼓风机在运转过程中，凡遇到下列情况可紧急停机，同时立即汇报调度：1、 电机或风机有突然强烈的振动或机壳内有碰撞或磨擦声时。2、 轴承漏油现象严重，密封或轴承冒烟。3、 风机的轴承温度超过规定的温度采取措施仍然超过规定值的。4、 电机的电流超过规定值或电流急剧摆动时。5、 机组中某一部分出现危险情况时。八、备用机维护备用机每八小时应盘车1/4圈以防止主轴弯曲，造成卡位。
