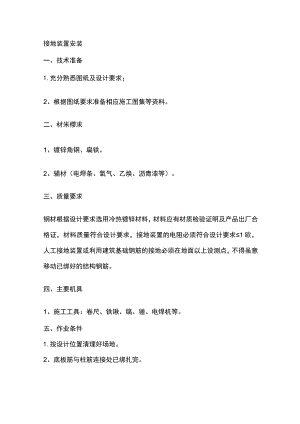

接地装置安装.docx

接地装置安装一、技术准备1.充分熟悉图纸及设计要求；2、根据图纸要求准备相应施工图集等资料。二、材米樱求1、镀锌角钢、扁铁。2、辅材（电焊条、氧气、乙焕、沥青漆等）。三、质量要求钢材根据设计要求选用冷热镀锌材料，材料应有材质检验证明及产品出厂合格证，材料质量符合设计要求，接地装置的电阻必须符合设计要求1欧，人工接地装置或利用建筑基础钢筋的接地必须在地面以上设测点，不得虽意移动已绑好的结构钢筋。四、主要机具1、施工工具：卷尺、铁锹、镐、锤、电焊机等。五、作业条件1.按设计位置清理好场地。2、底板筋与柱筋连接处已绑扎完。3、柱筋内钢筋与柱筋连接处已绑扎完。六、工艺流程加工接地体一定位弹线T挖坑一接地极一接地网-防腐-核验。七、操作工艺1.接地装置的埋深度其顶部不小于L2米，角钢接地极应垂直。2、垂直接地极长度不小于2.5米，相互之间的间距不小于5mo3、接地干线的连线应采用焊接，焊接处焊缝饱满，并有足够的机械强度，不的夹渣、咬肉、裂纹、虚焊、气孔等缺陷，药皮敲净后，刷沥青仿腐处理。4、明敷设接地干线穿墙时，应加套管保护，跨越门口时应暗敷于地面内，（做地面以前设好）。5、接地干线距地面0.5米，支持件采用400毫米400毫米的扁钢，尾端制成燕尾状，入孔深度与宽度各为50毫米，总长度70毫米，支持件水平直线距离1米，垂直L5米，转弯0.5米。6、镀锌扁钢搭接长度不小于其宽度的2倍，三面施焊。（当角钢宽度不同时搭接长度以宽的为准）。7、根据设计要求，规格进行加工，长度不小于2.5米，加工成一端尖头形状，打入地下，一般采用手锤打入，一人手扶接地极，一人大锤敲打接地极顶部为防止角钢打裂可在其顶部焊接约100毫米的一段角钢，敲打接地极时应平稳，不得打偏，应于地面垂直，接地体顶部距离1米时停止打入。8、扁钢敷设前应调直，依次与接地极用电焊焊接，扁钢应侧放，焊好后清除药皮，刷沥青漆防腐处理，将接地线引出至需要位置，留足够位置。9、室内接地干线名敷时，首先根据设计要求位置尺寸，预留接地线孔，然后埋设支持体，也可采用MIO镀锌膨胀螺栓生根固定。10、接地完毕后，经检验合格方可进行回填，最后将接地电阻摇测数据填写在隐检记录上。
