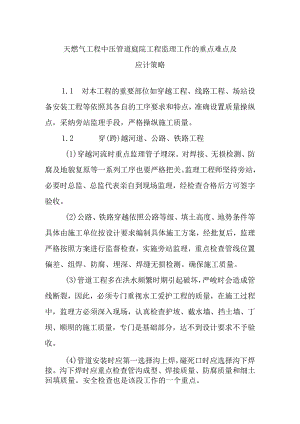

天燃气工程中压管道庭院工程监理工作的重点难点及应计策略.docx

天燃气工程中压管道庭院工程监理工作的重点难点及应计策略1.1 对本工程的重要部位如穿越工程、线路工程、场站设备安装工程等依照其各自的工序要求和特点，准确设置质量操纵点，采纳旁站监理手段，严格操纵施工质量。1.2 穿(跨)越河道、公路、铁路工程(1)穿越河流时重点监理管子埋深。对焊接、无损检测、防腐及地貌复原等一系列工序也要严格把关。监理工程师坚持旁站，必要时总监、总监代表亲自到现场监理，经检查合格后方可签字验收。(2)公路、铁路穿越依照公路等级、填土高度、地势条件等具体由施工单位按设计要求编制具体施工方案，经批复后，监理严格按照方案进行监督检查，实施旁站监理，重点检查管线位置偏差、组焊、防腐、埋深、焊缝无损检测。确保施工质量。(3)管道工程多在洪水频繁时期引起破坏，严峻时会造成管线断裂，因此，必须专门重视水工爱护工程的质量，在施工过程中，监理方必须深入现场，认真检查护坡、截水墙、挡土墙、丁坝、顺坝的施工质量，专门是基础部分，达不到设计要求不予验收。(4)管道安装时应第一选择沟上焊，碰死口时应选择沟下焊接。沟下焊时应重点检查管沟成型、焊接质量、防腐质量和细土回填质量。安全检查也是该段工作的一个重点。(5)顶管施工宜按现行国家标准给水排水管道工程施工及验收规范中的顶管施工的有关规定执行。(6)定向钻施工穿越公路、铁路等重要设施处，须征求相关主管部门的意见，并用地质勘探钻取样或局部开挖的方法，取得定向钻施工路由位置地下土层分布、地下水位及土壤、水分的酸碱度等资料；(7)定向钻施工按国家现行标准石油天然气管道穿越工程施工及验收规范SY/T4079执行。1.3 线路工程(1)测量放线应按照设计图纸进行、位置准确、标高符合设计；(2)钢管焊接按设计要求进行焊缝无损坏害检验，焊工必须持证上岗；(3) PE管焊接时，应先做相同人员、2次条件下的焊接试验；(4)钢管施工时要采纳防护措施，爱护防腐层，管道下沟前必须对防腐层进行100%的外观检查，回填前应进行100%电火花检漏。1.4 调压站(1)调压器、安全阀、过滤器、外表等设备的安装应在进出口管道清扫、试压合格后进行，并应牢固平坦，严禁强力连接；(2)所焊缝应进行外观检查；管道对接焊缝内部质量应100%的进行超声波探伤，并抽查5%的焊缝进行射线探伤检查，穿越站场道路的管道焊缝、试压后连头的焊缝应进行100%射线照相检查，不能进行超声波或射线探伤的部位焊缝应进行磁粉或液体渗透检验；(3)调压站设备安装前应进行检查和试验。6、旁站监理为加强对重点工程的监督治理，保证工程质量，依照监理规范进行旁站监理。8.1旁站监理范畴基础工程：土方回填、混凝土浇筑；穿越工程“管道焊接、无损探伤、管道安装、管道防腐与电火花绝缘检查；管线工程测量放线、弯头制作与安装、无损探伤检测、附属设备安装、下管与管道电火花绝缘检查，管道吹扫与试验；调压站：设备基础混凝土浇灌、管道与设备焊缝无损探伤检验和磁粉(液体渗透)检验、压力和严密性试验。8.2旁站监理措施施工单位依照监理单位制定的旁站监理方案与措施，在需要旁站监理的关键部位、关键工序施工前24小时书面通知监理项目部。监理项目部安排旁站监理人员，按照旁站监理方案实施旁站监理。(1)旁站监理前的预备工作：编制旁站监理方案、制定制度，落实人员，明确内容、部位或工序，配备必要的设备或仪器；(2)在实施旁站监理过程中，发觉施工单位有违反工程建设强制性标准行为的，有权责令其赶忙整改；发觉其施工活动差不多或者可能危及安全和工程质量的，应及时向建立工程师或总监报告，由总监下达局部暂停施工令或采取其它应急措施。(3)旁站监理终止后，旁站监理人员应记录和整理好旁站监理方案。
