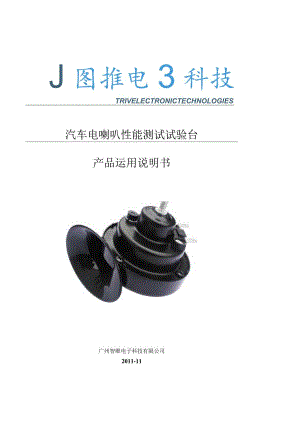

J图推电3科技TRIVELECTRONICTECHNOLOGIES汽车电喇叭性能测试试验台产品运用说明书广州智维电子科技有限公司2011-11书目书目2公司简介3一、主要技术指标/主要功能4二.方案实现6（一）.启动测试盒6（二）耐久测试台7三、运用说明93.1功能键说明93.1.1基本功能按键说明93.1.2定义功能按键说明93.2测试台运用说明103.2.1耐久试验台运用说明103.2.2启动性能测试台运用说明11四 .工作环境11五 .维护与升级11附表113附录214附表315附表416附表518附表6参数设定的建议19公司简介广州智维电子科技有限责任公司成立于1995年，前身为广州宏科汽车技术探讨中心，2007年12月正式更名为广州智维电子科技有限责任公司。是一家从事汽车测控和工业自动化测量设备行业的高科技公司。公司以“用科技做贡献”为宗旨，以专业技术为核心，以优质产品为先导，为我国汽车测控和工业自动化测量设备领域的发展做贡献。智维电子科技依靠国外汽车测控和自动化测量领域多家国际化大公司的雄厚技术实力，专注于测试测量和限制，我们已经成为优秀的供应商和合作伙伴。智维开发和供应创新的全面的解决方案，用最新的高技术手段和我们的客户一起完成这些方案。随着系统开发的综合性和广泛性不断提高，我们的阅历和专业技术也有很大成长。我们也将开发国内自主品牌的测控产品，不断满意国内汽车和工业自动化测控行业发展的须要。公司组织架构如下：行政部财务部选购立R监事运营副总大型合作项目部技术攻关项目部I、总线和培训5、发动机调教、清洁能源科技局项目4、汽车示波器、解码器、发动 机分析仪与故障诊断培训3、蓄电池测试与排放分析2、数据采集与记录一、主要技术指标/主要功能产品功能：本测试系统主要分为两大块：启动性能测试与耐久性能测试。检测12V与24V汽车电喇叭是否符合GB/T15742和QC/T30标准。1 .满意GB/T15742和QC/T30标准；2 .启动测试盒：技术规格：输入电压沟通220V输出电压直流6-3OV输出电流0-10A；可进行12V、24V汽车电喇叭的启动试验；具有大屏幕LCD液晶显示（PLC文本显示器）（操作简洁便利）,显示设定的脉冲次数和间隔时间；单只喇叭测量；工作方案：PLC供应一个时间可调的的脉冲输出驱动功率管IGBT,接通测试喇叭的回路电源，同时B&K声级计（不包括在本机中）始终处于监控状态。通过声级计记录的声音曲线，推断该喇叭是否达标。技术参数：（高精度）1）PLC输出脉冲的时间限制精度：土ImS2）脉冲可调最小辨别率为0.IS3）PLC的输出方式采纳晶体管输出，响应时间小于2us4）直流驱动采纳高速IGBT管（100瓦功率），其响应时间小于IUS5）脉冲输出到响应时间很小（不超过ImS）,精度高6）大屏幕液晶显示（PLC文本显示器）7）初值预置（工作次数和时间间隔）3.耐久测试台：技术规格：输入电压沟通220V输出电压直流6-3OV输出电流0-15A计数器量程1-999999次可进行12V、24V汽车电喇叭的耐久试验；具有大屏幕LCD液晶显示（PLC文本显示器）；可同时测试5只喇叭，测试只数自由选择；喇叭隔音箱；耐久性能测试：依据喇叭性能要求设定标准声音分贝和失效次数，启动测试后，通过数据采集和分析，获得各路电喇叭的耐久次数。性能（稳定性反应快）技术参数：1） PLC限制，保证本机的运用寿命和稳定性。2） PLC的输出方式采纳晶体管输出，响应时间小于2us3）具有断电数据爱护功能：断电可自动保存数据，上电可接着测量4）直流驱动采纳MOS管：开关快，可重复性好，寿命长5）隔音箱最多可容纳5只最大喇叭（200*200*20Omm）（具体参数请看附表1）6）隔音箱内置声音传感器模块（具体参数请看附表2）：采集声音信号反馈回PLC7）隔音箱附带散热系统：解决发热问题8）声音传感器标准值手动设定9）自动判别功能：可对检测中的喇叭的各项输出参数（包括电压、电流和声音）进行识别，确定喇叭在某一检测次数时是否有不正常性能参数设置：1）电压设置（12/24V）2）工作组设置一设定须要测试的路数3）设定失效次数-假如失效次数超过设定值，证明喇叭已经损坏，该组测试自动停止4）声音传感器标准值设置一推断喇叭损坏的主要依据是喇叭发出的声音是否达到或客户或标准要求的分贝值，判定一次测试喇叭是否合格的依据5）设定额定电压/电流值一-作为推断是否失效的依据之一6）声音传感器校准调整旋钮外置，便利声音传感器的校准二方案实现（一）.启动测试盒（启动部分）各部分实现功能如下：1 .电源部分：电网AC220V输入，转化为文本显示器、限制部分、可调直流电源各部分的工作电源。2 .PLC文本显示器：1）按键部分启动按键（自动/手动）；设置脉冲输出次数键；间隔时间设置键；2）显示部分：显示脉冲次数和间隔时间；3 .限制部分：PLC限制,采纳NPN管输出方式；接受用户按键输入，显示当前启动测试盒状态，限制IGBT管通断时间4.IGBT管（具体参数见附表3）负责接受限制部分发来的信号，接通可调直流电源至电喇叭。5.喇叭：测试对象（启动测试中为单只）。7.可调直流电源：依据电喇叭的额定电压，而变更加于电喇叭两端的电压，范围5-30V工作过程如下：1 .接通电源，打开启动测试盒开关；2 .系统自检，确认外围一切正常；3 .设定脉冲次数和间隔时间；4 .进入启动方式选择，同时起先测试；（按下一次手动键，启动一次；按下自动键，间隔时间自动进行启动测试过程）5 .在测试过程中，按下手动/自动键，在两种方式中切换进行，同时两个指示灯显示分别对应的状态；6 .正常运行及修改时，步骤3、步骤4、步骤5如此循环；测试完成后，关闭测试盒电源。（二）耐久测试台直流可调开关电源22(h-电源AD转 换模块电压电流检测与变送MOS管声音传感器1 喇叭五耐久度测试台小各部分功能如下：1 .电源部分：电网AC220V输入，转化为文本显示器、限制部分、可调直流电源、电喇叭取样部分、散热风扇、声音传感器、电压电流变送器部分的工作电源。2 .PLC文本显示器：1）按键部分：包括启动键、暂停键、清零键、路数键、声音传感器标准值设置键、声音传感器失效次数设置键、电压/电流设置键、声音传感器校准旋钮。2）显示部分：显示路数、标准值设置（包括上下限值）、失效次数、电压、电流、声音分贝、各路工作次数3 .限制部分：接受用户按键输入信息；限制MOS管接通、分断电喇叭；断电爱护；接受电喇叭反馈信号，推断该路喇叭在耐久通断下寿命状态。4 .MOS管开关（具体参数请看附表4）：接受限制部分发来的限制信号，接通可调直流电源至电喇叭。5 .喇叭：测试对象6 .信号取样部分：电压取样：运用直流电压变送器采集喇叭电压值送入AD模块；电流取样：运用直流电流变送器采集喇叭电流值送入AD模块；声音传感器模块：改装成品噪音计干脆获得数字信号送入PLC7 .小型隔音箱：用于放置喇叭，隔音用，上附带散热风扇。8 .可调开关电源（具体参数请看附表5）：依据电喇叭的额定电压，而变更加于电喇叭两端的电压，范围0-30V。三、运用说明3.1功能键说明3.1.1基本功能按键说明按键基本功能ESC不论显示器处于显示任何画面，一旦按此键，返回系统初始画面。ALM一旦按此键，返回系统自动切换到定义的报警信息画面一修改参数时，左移被修改的数据位，即闪耀显示数字左移一位L修改参数时，右移被修改的数据位，即闪耀显示数字右移一位将画面对后翻转I将画面对前翻转SET按此键起先修改参数，当前正在被修改的参数反色显示，其中被修改的位数闪耀显示。假如当前画面没有参数设定项，则执行一次空操作。按ENT键前再按一次SET,则当前修改操作被取消，并接着修改下一个参数。CLR在设定参数时按此键可同时清除各位数字，一起进行设定3.1.2定义功能按键说明主菜单中按1和2可进行参数设定，包括电压、电流、分贝、总工作次数、失效次数、路数主菜单中按3可进行限制功能，包括启动、暂停、清零和复位注：1、清零是清除全部检测到的值，包括电压、电流、分贝、工作次数和失效次数（运行中禁止清零，暂停后即可清零）2、复位是复原各路回到正常工作状态（若报警列表里有提示，则必需复位方可使工作失效或结束的路回到正常，且运行中禁止复位，暂停后即可复位）3、清零和复位具有口令爱护，若要操作，需按EN门键输入1234打开口令，否则无效。按4可以进而选择视察各路工作次数和失效次数、电压电流和声音分贝按ALM进入报警列表，列表中有两种提示。一种是喇叭未到设定总工作次数时就已经停止：X路停止工作；一种是已经达到总工作次数时停止：完成工作3.2测试台运用说明3. 2.1耐久试验台运用说明一、测试流程：1 .先安装好待测喇叭2 .选择电源是内部/外部输入（当直流电源要由外部供应是可以把开关拨向上；直流电源由内部电源供应则将开关拨向下）3 .内部直流电源12V/24V切换开关的选择，开关的左右方向依次为12V和24V04 .前面两个开关选择正确后打开仪器沟通电源总开关，并确认此时声级计已经打开5 .开机后为文本显示器的操作如下：主菜单有四个分页面：本别为：1、参数设定1；2、参数设定2；3、限制按键；4、显示菜单；> 主菜单下按1和2进入参数设定菜单。> 主菜单下按3进入限制按键菜单。按下启动键即可测试。> 主菜单下按4进入显示菜单。可以视察显示工作和失效次数、电压和电流值、声音分贝值。> 在任何画面按ALM进入报警列表。> 若中途要对喇叭进行操作可以按暂停键，若想改天再接着测试，可干脆断电，想测试时再开按前面步骤开启后按启动键即可二、留意事项>本仪器的电压变送器干脆接在直流电源两端，正常工作下有接喇叭时测试到的电压值为喇叭电压，不接喇叭时测试到的电压值为电源电压>清零与复位键有口令进行爱护，操作结束后建议关闭口令，以防止别人误操作导致数据丢失；每次关闭电源都需重新输入口令方可运用清零与复位键>可编程限制器内的掉电爱护电池F2-40BL寿命约为5年>本仪器运用的保险丝为3.15A,可承受最大5A的工作电流，不能测试5A以上的喇叭；若测试过程喇叭故障导致保险丝熔断，则需先检查限制台左侧的220V电源插座上的保险丝是否熔断，后须要再检查机箱内保险丝状况>本仪器运用的声级计量程为30-130dB,在隔音箱内的声音分贝超过130dB的无法测试A文本显示器有屏幕爱护功能，时间为3分钟，按随意键可回到原来画面3.2.2启动性能测试台运用说明一、测试流程：1、选择直流电源是内部/外部输入（当直流电源要由外部供应是可以把开关拨向上；直流电源由内部电源供应则将开关拨向下）2、内部直流电源12V/24V切换开关的选择，开关的左右方向依次为12V和24V。3、前面两个开关选择正确后打开仪器沟通电源总开关。4、开机后为本显示器的操作：
