01-CBT2423.1-2008低温操作指导书_.docx

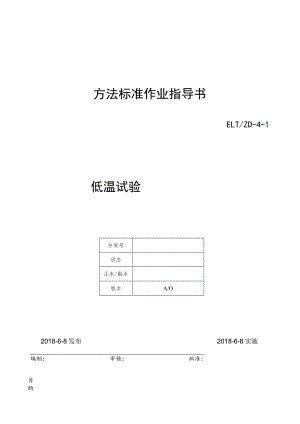

方法标准作业指导书ELT/ZD-4-1低温试验分发号状态正本/副本版本A/O2018-6-8发布编制：审核：批准:2018-6-8实施目的为了规范实验室的技术管理工作，指导试验工作的正确开展，确保试验结果的有效性和可靠性，更方便快捷的为客户提供相关技术服务，特编制本作业指导书。1试验依据GB/T2423.1-2016电工电子产品环境试验第2部分：试验方法试验A：低温2试验设备环境试验箱（-40150使用范围）3测试时间根据测试严酷等级决定。4测试步骤4.1根据测试样品是否散热以及通电性，确定测试样品应选择以下试验Ab、Ad、Aeo具体见图U测试过程中试验箱内的温度变化速率不应超过IK/min图1试验A：低温试蛉方框图4.2检查设备状态，确认设备满足试验要求。工作空间应能完全容纳测试样品4.3测试样品将目视检查以及相关规范要求的性能检测。4.4试验Ab:非散热试睑样品温度渐变的低温试验4.4.1将试验样品放入温度为实验室温度的试验箱中，然后将温度调节到符合相关规范规定的严酷等级温度。4.4.2当试验样品达到稳定后，在该条件下暴露到规定的持续时间，对于试验时需要通电运行的试验样品，应在试验样品温度达到稳定后通电，根据需要进行功能检测，这种情况下,可能还需要一段时间达到温度稳定，然后试验样品在该低温条件下暴露到相关规范规定的持续时间。4.5试验Ad:散热试验样品温度渐变的低温试验一一试验样品在温度开始稳定后通电4.5.1将试验样品放入温度为实验室温度的试验箱中，然后将温度调节到符合相关规范规定的严酷等级温度。4.5.2给试验样品通电或加电负载，检查试验样品以确定其功能是否符合有关规范要求,试验样品按照相关规定的工作循环和负载条件处于运行状态，当试验样品温度稳定后，在该条件下暴露相关规范规定的持续时间。4.6试验Ae:散热试验样品温度渐变的低温试验一一试验样品在整个试验过程通电4.6.1将试验样品放入温度为实验室温度的试验箱中，然后将温度调节到符合相关规范规定的严酷等级温度.4.6.2给试验样品通电或加电负载，检查试验样品以确定其功能是否符合有关规范要求,试验样品按照相关规定的工作循环和负载条件处于运行状态，当试验样品温度稳定后，在该条件下暴露相关规范规定的持续时间。4. 7测试过程中按照测试记录要求记录数据。相关规范可能要求在条件试验中间或试验结束时（试验样品仍在试验箱中）进行加负载和（或）测量，如果要求进行这种测量，相关规范应对这种测量的内容及时间间隔进行规定，对于这种测试，试验样品不应移出试验箱。如果试验样品在试验期间保持在运行状态或负载条件下，应在温度上升前卸掉负载，但试验Ae除外，因为该实验要求试验样品在整个恢复期间保持通电运行状态。当规定的试验持续期结束时，试验样品应保持在试验箱内，然后将温度慢慢升至试验标准条件的温度偏差范围内，试验箱内的温度变化应不超过IK/min5. 8达到规定测试时间后，测试结束；将高低温湿热箱降至常温。试验样品应在试验箱内经过恢复过程或其他合适过程，应采取合适的步骤按要求去除水滴，并不损害试验样品。如果试验样品在标准环境条件下进行恢复，恢复时间应足够使温度达到稳定，至少lh。如果相关规范要求，试验样品应在恢复期间连续通电或加载并测量。如果上述标准条件不适合待检测的试验样品，相关规范可要求其他的恢复条件4.9将高低温湿热箱关闭，取出测试样品。6. 10对测试样品进行目视检查以及相关规范要求的性能检测5记录6.1 按照要求记录以下试验参数：a）样品状态（包括测试前、测试中与测试后的样品状态。）b）测试设备信息C）测试日期d）测试人员e）测试期间环境参数f）定期记录试验过程中的箱内温度5.2按照高低温试验记录表要求填写原始记录全文结束
