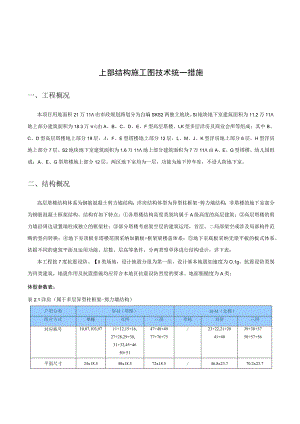

上部结构施工图技术统一措施一、工程概况本项目用地面积21万11由市政规划路划分为自编SKS2两独立地块。Sl地块地下室建筑面积为11.2万11地上部分建筑面积为18.3万;由A、B、C、D、E、F型高层塔楼、LK型多层洋房及商业会所等组成；其中B、C、D型高层塔楼地上部分19层，A、F、E型塔楼地上部分12层，L、M、J、K型洋房地上部分6层，H型洋房地上部分7层。S2地块地下室建筑面积为1.6万11地上部分建筑面积为7万11由A、E、G型塔楼、幼儿园组成；A、E、G型塔楼地上部分12层。两区地下室均为一层，功能为地下停车库，不设人防地下室。二、结构概况高层塔楼结构体系为钢筋混凝土剪力墙结构；洋房结构体型为异型柱框架-剪力墙结构；非塔楼的地下室部分为钢筋混凝土框架结构。结构有如下特点：各塔楼结构高度类别均属于A级高度的高层建筑；高层塔楼的剪力墙沿周边设置端柱或独立的框架柱；部分塔楼考虑架空层的建筑运用，首层、二局部架空或涉及局部构件范畴的竖向转换；地下室顶板非塔楼范围采纳加腋板+框架梁楼盖体系；地下室底板采纳无梁平板的板式体系。依据不同的建筑平面及运用功能、层数、层高等条件，分两类型单体进行结构设计，详下表：本工程按7度抗震设防、【II类场地，设计地震分组为第一组，设计基本地震加速度为O.1g。抗震设防类别为丙类建筑，地震作用及抗震措施均应符合本地区抗震设防烈度的要求。地面粗糙度为A类；体型参数表：表2.1洋房（属于多层异型柱框架-剪力墙结构）户型分类Sl-H（南梯）Sl-M（北梯）组合方式单栋双拼三拼单栋双拼三拼对应栋号10,87,103,9711+12,15+16,27+28,29+30,31+32,45+4650+5147+48+4977+76+75/23+22,21+2041+4039+38+3758+57+56平面尺寸24x18.548x18.572x18.5/46.8x23.770.2x23.7地面以上层数7层6层结构层高/总高3.3/23.55（首层层高3.75）3.3/20.25（首层层高3.75）高宽比/长宽比1.3/1.31.3/2.61.3/3.9/0.9/20.9/3户型分类SbL（北梯）Sl-J（北梯）组合方式单栋双拼三拼单栋双拼三拼对应株号17,19,18,33,36,35,5255,53/98,96,92,91,88,86,80/平面尺寸24.6x24/23X20.2/地面以上层数6层6层结构层高/总高3.3/20.25（首层层高3.75）3.3/20.25（首层层高3.75）高宽比/长宽比0.83/1.0,/1.0/1.15/户型分类Sl-K（北梯）组合方式单栋双拼三拼对应栋号/102+101,25+2699+100,93+9543+42,90+9885+83,81+8273+7261+60+59平面尺寸/46/20.269/20.2地面以上层数6层结构层高/总高3.3/20.25（首层层高3.75）高宽比/长宽比/1/2.31/3.5a）洋房结构形式为异形柱框架-剪力墙结构，b）抗震等级：框架三级，剪力墙二级；C）剪力墙底部加强区-广二层，地下室三层设置约束边缘构件；四层七层（六层）设置构造边缘构件。d）风荷载体型系数为L3,地面粗糙度按A类场地；强度及刚度计算时风荷载取值0.85（50年重现期）；表2.1.2塔楼（属于高层剪力墙结构）户型编号S1S2-AS2-GS1-BS1-C栋号高度（m）57.3地面以上层数12121919结构层高3.Om标准层,3.3m复式层3.Om标准层,3.3m复式3.3m首层,3.Om标准层3.3m首层,3.Om标准层平面尺寸（m）22.9X13.526.2X13.527.6X29.325.6X14.7高宽比3.9结构形式剪力墙剪力墙剪力墙剪力墙（局部构件转换）底部加强区（竖向构件）-1-2（含2层）-1-2（含2层）-l*v3（含3层）-VS（含3层）风荷载体型系数1.351.351.31.35强度计算风荷载取值0.850.850.850.85刚度验算风荷载取值0.850.850.850.85抗震等级一般剪力墙三级一般剪力墙三级一般剪力墙三级一般剪力墙三级，转换构件及其相临构件二级户型编号S1-DS1-E栋号5,6高度Onj57.636.6地面以上层数1912结构层高3.Om标准层,3.3m复式层3.Om标准层,3.3m复式层平面尺寸（m）28.7X15.929X12.8高宽比3.62.90结构形式剪力墙剪力墙底部加强区（竖向构件）-1-3（含3层）-1-2（含2层）风荷载体型系数1.351.32强度计算风荷载取值0.850.85刚度验算风荷载取值0.850.85抗震等级一般剪力墙三级一般剪力墙三级三、荷载取值依据本工程的特别性及功能的要求，除以下表所列的荷载取值外，其余按国家规范建筑结构荷载规范GB50009-2001和广东省建筑结构荷载规定DBJ15-2-9取值。3.1、 风荷载限制结构水平位移的基本风压按50年重现期的风压Wn=O.85kNm2,限制结构强度的基本风压高层按建筑高度分别以按100年重现期的风压Wo=0.9KNr112（建筑高度超过60m）及按50年重现期的风压Wn=O.85kNm2（建筑高度60m内）限制，风荷载选择按表2.1选用。地面粗糙类别为A类，风荷载体型系数1.3T.4按表2.1选用。（留意架空层对总高的影响，及体型系数按高规附录计算取值）3.2、 恒、活荷载1）面荷载取值：（板上隔墙自重转换成附加恒载计算）类别运用部位活载（kPa）面层及吊顶（kPa）地下设备用房水泵房变配电房发电机房地下室10.02.0（含底板面层及找坡）制冷机房8.0地下停车库（客车）单向板（板跨不少于2m）地下室4.02.0（含底板面层及找坡）双向板或无梁楼盖（轴网尺寸不少于6mX6m）2.5旅工荷载首层园林区首层10.0（活载荷载分项系数1.0）20h（h为覆土高度，单位m）高层首层室内部分及架空层7.2（活载荷载分项系数L4）架空层：20h（h为覆土高度，单位m）室内部分：1.5洋房首层室内部分不考虑施工活荷载（按个自功能）1.5消防车通道首层20.0（有覆土时，取扩散后的等效荷载值，覆土Im时取10.0）20h（h为覆土高度，单位m）房、厅、厨房标准层复式层2.01.5公共大堂2.02.0消防梯（含楼梯平台）3.51.5浴厕2.0（浴缸位置4.0）20（h-0.05）,（h为沉箱高度，如0.45m沉箱取8.0）生活阳台,入户花园2.51.5+10h,（h为找坡显大高度）露台3.01.5+10h,（h为找坡最大高度）上人屋面屋面2.02.0÷10h（h为找坡最大高度）不上人屋面0.5通风机房，电梯机房7.01.5a）地下室顶板的施工荷载与覆土荷载两者选取较大者进行计算。b）基础设计时首层按正常运用荷载考虑，不计入施工荷载。2）梁上线荷载取值（按层高3m考虑，其余层高另作折算）：位置形式线荷载（kNm）备注外墙飘窗台（未含侧板重量）7.51100梁高10.0600梁高无飘板的窗8.5600梁高180外墙10.5600梁高有门洞处按门洞面积比例另作折减内墙120隔墙7.5500梁高，有门洞处按门洞面积比例另作折减180隔墙10.0围护构件阳台栏杆3.0阳台险栏板5.0屋面女儿墙按造型实际线重量贴石材外墙线荷载另外计算（按5.0kNm2X墙高折算）3）构件容重按以下数值采纳：混凝土：26kNm3（含构件抹灰重量），钢筋:78kNm4）砌体容重按以下数值采纳：外墙采纳180页岩砖，厨房、卫生间四周内隔墙采纳120页岩砖，其他内隔墙采纳120页岩砖，砌体密度W1800kgm3,砌体干燥收缩率W0.4mmm,强度等级2MU5。砂浆采纳M5水泥石灰混合砂浆。砌体结构砌质量限制等级为B级。厕所等回填料采纳干燥的砂石。四、结构材料4.1钢筋表4.1钢筋材料强度:种类直径f(Nmm)热轧钢筋HRB400()DN16360HRB335()D=I0、12、14300HPB235()D=8210冷轧带肋钢筋CRB550()D=7、8.5、10.5360a）墙、柱、梁主筋d=10、12、14时采纳HRB335钢筋（）fy=300Nmm2;d216时采纳HRB400钢筋（）fy=360Nmm2;b）墙柱、梁箍筋d=8时采纳HPB235钢筋（）fy=210Nmm2;d=10s12、14时采纳HRB335钢筋()fy=300Nmm2;c）板筋地下室底板、地下室非塔楼范围顶板采纳HRB335钢筋（）fy=300Nmm2;其余楼层采纳冷轧带肋钢筋网（优先考虑采纳焊接钢筋网）fy=360Nm2;42混凝土a）墙、柱强度等级C50C30；b）侧壁强度等级C30：c）底板及承台强度等级C30；d）梁、板强度等级C30。五、混凝土强度等级分区户型编号竖向分区混凝土强度等级墙柱梁、板洋房户型-1层屋面层C30C30C30SI-B1Sl-D1SI-C-1层7层C40C40C308层及以上C30C30C30S1S2-A,S1S2-ESl-F,S2-G-1层三层C40C40C30四层及以上C30C30C30基础部分地下室底板、外墙C30（抗渗等级为S8）C30（侧壁）C30地下室顶板（有覆土或室外部分）C30（有覆土部分抗渗等级为S6）C40C30注1：后浇带、后浇加强带采纳微膨胀碎。六、砂主筋爱护层厚度（mm）环境类别板、墙、侧壁内侧侧壁外侧梁柱基础备注C25C45（有垫层时）一1525253050除二（a）类以外部分二a2050303050地下室与土壤干脆接触部分及屋面部分注：D爱护层厚度为钢筋外过边缘至砂表面的距离，且不小于钢筋直径比2）板、墙、侧壁的分布钢筋爱护层为10。3）梁、柱中箍筋和构造筋的爱
