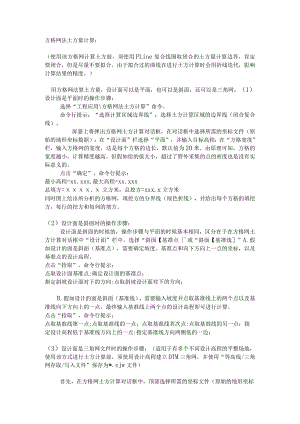

方格网法土方量计算.docx

方格网法土方量计算：（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，肯定要闭合，但是尽量不要拟合。由于拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。（1）设计面是平面时的操作步骤：选择“工程应用方格网法土方计算”命令。命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。屏嘉上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。由原理可知，方格的宽度越小，计算精度越高。但假如给的值太小，超过了野外采集的点的密度也是没有实际意义的。点击“确定”，命令行提示：最小高程=xx.xxx,最大高程=xx.xxx总填方=.立方米，总挖方=xxx.x立方米同时图上绘出所分析的方格网，填挖方的分界线（绿色折线），并给出每个方格的填挖方，每行的挖方和每列的填方。（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区分在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点'或“斜面【基准线”A.假如设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面对下的方向:点取斜坡设计面对下的方向；B.假如设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最终输入基准线上两个点的设计高程即可进行计算。点击“拾取”，命令行提示：点取基准线第一点:点取基准线的一点；点取基准线其次点:点取基准线的另一点；指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边；（3）设计面是三角网文件时的操作步骤：（适用于有多个不同设计高程的平整场地，使用该方式进行土方计算前，须使用设计高程建立DTM三角网，并使用“等高线/三角网存取/写入文件”保存为*.sjw文件）首先，在方格网土方计算对话框中，顶部选择所需的坐标文件（原始的地形坐标数据）。选择设计的三角网文件（设计高程建立的三角网文件*.Sjw）,点击“确定”，即可进行方格网土方计算。
