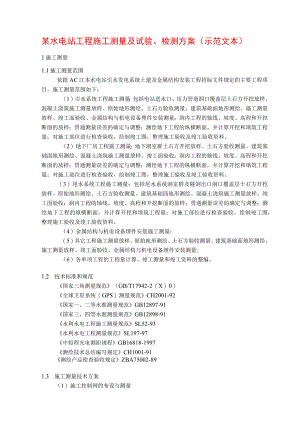

某水电站工程施工测量及试验、检测方案(示范文本).docx

某水电站工程施工测量及试验、检测方案（示范文本）1施工测量1.1施工测量范围依据AC江本水电站引水发电系统土建及金属结构安装工程招标文件规定的主要工程项目，施工测量范围如下：（1）引水系统工程施工测量：包括电站进水口、压力管道洞口覆盖层土石方开挖放样、混凝土浇筑施工测量放样、原始地形测绘、土石方验收测量、建筑基础面地形测绘、施工测量放样、竣工面验收、金属结构与机电设备埋件安装测量；洞内工程的轴线、坡度、高程和开挖断面的放样；贯通测量误差的确定与调整；测绘地下工程的纵横断面，并计算开挖和填筑工程量；对施工部位进行检查验收，绘制竣工图，整理施工验收及竣工验收资料。（2）地下厂房工程施工测量：地下洞室群土石方开挖放样、土石方验收测量、建筑基础面地形测绘、混凝土浇筑施工测量放样、竣工面验收；洞内工程的轴线、坡度、高程和开挖断面的放样；贯通测量误差的确定与调整；测绘地下工程的纵横断面，并计算开挖和填筑工程量；对施工部位进行检查验收，绘制竣工图，整理施工验收及竣工验收资料。（3）尾水系统工程施工测量：包括尾水系统洞室群及隧洞出口洞口覆盖层土石方开挖放样、原始地形测绘、土石方验收测量、建筑基础面地形测绘、混凝土浇筑施工测量放样、竣工面验收；洞内工程的轴线、坡度、高程和开挖断面的放样；贯通测量误差的确定与调整；测绘地下工程的纵横断面，并计算开挖和填筑工程量；对施工部位进行检查验收，绘制竣工图，整理施工验收及竣工验收资料。（4）金属结构与机电设备埋件安装施工测量；（5）其它工程施工测量放样、原始地形测绘、土石方验收测量、建筑基础面地形测绘、施工测量放样、竣工面验收、金属结构与机电设备埋件安装测量;（6）各单项工程的工程量计算、竣工测量和竣工资料的整编。1.2 技术标准和规范国家三角测量规范（GB/T17942-2（X）0）全球卫星系统（GPS）测量规范CH2001-92国家一、二等水准测量规范GB12897-91国家三、四等水准测量规范GB12898-91水利水电工程施工测量规范SL52-93水利水电工程测量规范SL197-97中短程光电测距规程GB16818-1997测绘技术总结编写规定CH1001-91测绘产品检查验收规定ZBA75002-891.3 施工测量技术方案（1）施工控制网的布设与测量洞外控制测量接收监理人提供的测量基准点、基准线后，校核其测量精度，复核资料和数据的准确性，并将复测结果报送监理人。以基准点线为施工控制网的起算点，按照测绘规程规范和工程施工精度要求，布设施工测量加密控制网，将各洞口的平面控制点与加密网连接成全网，平面控制网点采用Trimble4800GPS静态方式进行测量，并按二等GPS网的技术要求施测，控制网边长投影到隧洞进、出口的平均高程面上，其点位中误差不超过±IOmm,控制网的平均边长相对中误差不超过1/250000o控制网点的高程按二等水准精度测量技术要求，采用LeicaDNA03数字水准仪施测，每个洞口附近至少2个高程控制点，并布设成环线或附合路线，闭合差不超过±4E（L为高程导线线路总长）。主要测量控制网点埋设钢筋碎标墩，顶部埋设不锈钢强制对中标盘，标盘对中误差V±0.1mm0上述测量控制网点在工程完工后的规定期限内完好无损地移交给业主。洞内控制测量洞内平面控制测量沿洞壁两侧布设光电测距多环基本导线和施工导线，主要拐角点埋设观测墩或插入洞壁的金属观测架。基本导线根据洞内通视条件布设成边长近似相等的导线；施工导线点约50m埋设1点，并与基本导线附合。洞内基本导线独立进行两组观测，两次观测值较差不大于中误差的22倍，取其平均值为最后成果。洞内平面控制测量仪器采用LeiCaTCI800全站仪施测。洞内高程控制采用三等水准测量，高程控制点标石与基本导线点重合。其环线或附合路线闭合差不超过±12E（L为高程导线线路总长）。竖井联系测量在竖井开挖过程中，必须将地面控制网中的坐标、方向及高程经由竖井传递到地下，称之为竖井联系测量。根据现场的施工及工作面情况，拟选择一井定向和竖直传高的方法进行竖井联系测量。一井定向采用垂线法进行，首先由地面用吊线向竖井内投点，然后由地面和地下控制点与吊垂线进行连接测量；也可以使用激光投点仪或光学投点仪器进行,投点误差不超过±2mm当使用竖直传高进行高程传递时，必须对地面上的起始高程点进行校核；使用经严格检定过的钢尺，使用中对其加各项改正。（2）洞外施工区原始地形测绘根据工程施工范围,在单项工程开工前按规范要求复测原始地形图,测图比例尺选择为1:500,测量作业前，通知监理人，以利于监理人安排现场作业监督、检查。在单项工程开工前原始地形图测绘完成后及时报送监理人审核认可，经监理人审核认可的原始地形图与开挖放样剖面图是工程后续施工及工程量计量的重要依据。原始地形图经监理人认可后，及时按照单项工程结构特征和地形变化情况按520m间距绘制横断面图。（3）施工测量放样及断面测量洞内工程施工测量洞内开挖以施工导线标定的轴线为依据，使用全站仪极坐标法放样；高程放样可采用几何水准测量或光电测距三角高程测量。洞内开挖轮廓放样点相对于洞室轴线的限差为±50mm,混凝土衬砌立模点相对于洞室轴线的限差为±20mm°洞内开挖放样在掌子面上标定中线、腰线和开挖轮廓线，并在腰线或中线位置安装激光指向仪。及时测绘开挖竣工断面和混凝土衬砌（和喷锚支护）竣工断面，并计算开挖工程量和混凝土衬砌工程量。断面间距直线段为5m,曲线段为3m,对结构变化或特殊部位应适当加测断面，断面测点相对于洞室轴线的测量限差为±50mm,混凝土衬砌竣工断面为±20mm。洞外工程施工测量洞外工程主要采用全站仪极坐标法进行施工测量，放样点精度满足招标文件和规范的要求。主体工程的基础轮廓点开挖放样点位平面位置中误差、高程中误差均应小于±50100mm。对于其他部位的开挖放样点平面、高程点位中误差应小于土100mmo在开挖工程中经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度是否符合施工图纸的要求，并将测量资料提交监理人。混凝土浇筑施工放样：平面位置放样采用全站仪极坐标法，高程放样采用光电测距三角高程测量或几何水准测量方法进行。建筑物轮廓点相对于邻近基本控制点平面点位中误差小于±20mm,高程放样中误差小于±20mm.（4）金属结构与机电设备安装测量安装轴线点及高程基点由等级控制点进行测设，相对于邻近等级控制点的平面和高程点位限差为±10mm；并埋设稳定的测量标志。测量标志一经确定，在整个施工过程中不再变动，确保金结机电安装的相对精度。安装轴线点间相对点位限差不超过±2mm；高程基点间的测量限差不超过±2mm。独立安装单元点线的测放以安装轴线和高程基点为基准，组成相对严密的局部控制系统，采用高精度光学经纬仪配合钢带尺量距的方法进行放样，按规范和设计要求的精度测放安装点线。对于无法分段丈量的水平距离采取高精度测距仪或全站仪用“差分法”进行量距。每次放样完成后，对放样点之间的相对尺寸关系进行检核，并与前一次的放样点进行比对。单项安装工程竣工之后整理安装测量竣工资料。（5）竣工测量及工程量计算各单项工程开挖竣工后应及时测绘开挖面竣工地形图。测绘开挖面竣工地形图时邀请监理人进行现场作业监督、检查。测绘完成后及时报送监理人审核认可。经监理人审核认可的开挖面竣工地形图是工程量计量的重要依据。边坡与基础开挖施工过程中及时进行土石分层面的现场测绘。混凝土浇筑及衬砌工程施工测量过程中及时进行竣工面形体验收测量，单项工程完成以后及时进行整理编绘。工程量计量测量，各单项工程开挖施工过程中，依据要求进行土石方开挖工程量验收测量，并将现场测量资料和工程量计算资料及时报送监理人审核，作为施工阶段结算的基础资料。1.4 测量仪器设备配置工程开工前提交仪器设备及其计量认证文件、计量测量资料报送监理人审核。拟配备以下性能稳定、质量可靠耐用、精度符合要求的测量仪器设备：表14-1测量仪器设备配置序号仪器名称型号精度数量备注1Leica全站仪TC18001,2+2ppm1台套瑞士2Leica全站仪TCRAl10222÷2ppm3台套瑞士3Nikon全站仪DTM53022+2ppm4台套日本4Leica数字水准仪DNA03±0.3mmkm3台套瑞士5Leica水准仪NA2÷0.7mmkm3台套瑞士6GPS接收机Trimble48005+Ippm4台套美国7Leica天顶仪WILDZL1/2000001台套瑞士8Leica天底仪WlLDNL1/2000001台套瑞士9激光准直仪8台套国产10计算机P44台套含打印机11对讲机健伍24部12交通车依维柯1辆1.5 技术力量编制工程开工前提交测量人员资格报送监理人审核。该工程项目部测量队员工编制：拟编制36名员工，89个测量作业组，其中高级工程师2名、工程师及技师8名、助理工程师15名，其余为测量高、中级工。其中设测量队长1名，负责测量队全面工作，测量副队长1名，协助测量队长工作；设测量总工程师1名，负责技术和质量安全工作；另按施工部位或区域分成若干个测量作业组，每个作业组设组长1名。以上人员均有多年从事水利水电工程施工测量的经历，专业知识全面，经验丰富，完全能胜任该项目施工测量工作。1.6 质量保证措施、企业资质与工程资历葛洲坝测绘总队是1995年国家测绘局首批颁发甲级测绘证书的工程测量专业生产单位，2000年再经国家测绘局复审合格。1997年作为葛洲坝集团公司质量体系中的一员，通过IS09000质量体系认证。7年来质量体系持续有效运行,企业质量管理水平和员工质量意识逐年提高。荣获国家测绘局19961998年测绘产品表彰单位。建立生产技术、质量管理机构，选派多年从事水电建设工程施工测量工作、责任心强、技术水平高的技术人员担任本工程的管理干部，建立质量责任制，严格执行IS09000质量体系程序文件，形成强有力的质量管理体系和质量保证体系，推行“全面质量管理”，要求参加工程施工人员都熟悉现场情况，明确每个人的职责，确保施工测量的准确性。葛洲坝测绘总队建队以后参加过长江葛洲坝、清江隔河岩、高坝洲、A漫湾工程、大朝山、海南大广坝等工程施工建设，目前正参与长江三峡二期工程、广西龙滩工程、青海黄河公伯峡工程、清江水布坡工程、A本工程、四川冶勒工程施工建设。2原材料试验检测2.1 水泥每批进罐的水泥必须有厂家提供的品质检验报告，同时试验室按规定进行取样检测，检测取样以200400吨同品种、同标号、同厂家的水泥为一个取样单位，一批不足200吨也作为一个取样单位，检测项目有：水泥强度等级、凝结时间、安定性、标准稠度、细度、比重等。散装水泥入罐温度实行抽检制度，入罐温度不高于65。水泥应满足硅酸盐水泥、普通硅酸盐水泥(GB175J999)等标准的要求。水泥存放应保证贮罐密封良好，避免材料受潮，不同品种、标号及厂家的水泥分别贮放。2.2 粉煤灰粉煤灰以200吨同级、同生产厂家为一个取样单位，一批不足200吨也应作为一个取样单位。检测项目有：细度、需水量比、烧失量、含水量、三氧化硫等指标。粉煤灰进场时每天至少取样1次进行细度、需水量比的检测，粉煤灰检验按照水工混凝土掺用粉煤灰技术规范(DL/T50551996)进行。粉煤灰的贮存应避免受潮、结块。粉煤灰的品质指标和等级见表14-2。表14-2
