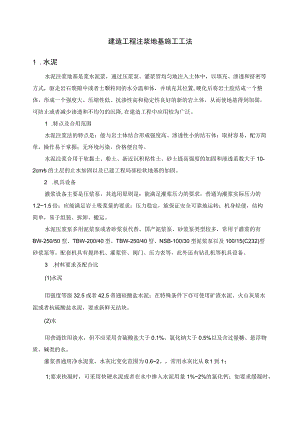

建造工程注浆地基施工工法1 .水泥水泥注浆地基是浆水泥浆，通过压浆泵、灌浆管均匀地注入土体中，以填充、渗透和挤密等方式，驱走岩石裂隙中或者土颗粒间的水分温和体，并填充其位置,硬化后将岩土胶结成一个整体，形成一个强度大、压缩性低、抗渗性高和稳定性良好的新的岩土体，从而使地基得到加固，可防止或者减少渗透和不均匀的沉降,在建造工程中应用较为广泛。1 .特点及合用范围水泥注浆法的特点是：能与岩土体结合形成强度高、渗透性小的结石体；取材容易，配方简单，操作易于掌握；无环境污染，价格便宜等。水泥注浆合用于软黏土、粉土、新近沉积粘性土、砂土提高强度的加固和渗透系数大于10-2cms的土层的止水加固以及已建工程局部松软地基的加固。2 .机具设备灌浆设备主要是压浆泵，其选用原则是：能满足灌浆压力的要求，普通为灌浆实际压力的1.21.5倍；应能满足岩土吸浆量的要求；压力稳定，能保证安全可靠地运转；机身轻便，结构简单，易于组装、拆卸、搬运。水泥压浆泵多用泥浆泵或者砂浆泵代替。国产泥浆泵、砂浆泵类型较多，常用于灌浆的有BW-250/50型、TBW-200/40型、TBW-250/40型、NSB-100/30型泥浆泵以及100/15(C232)型砂浆泵等。配套机具有搅拌机、灌浆管、阀门、压力表等，此外还有钻孔机等机具设备。3 .材料要求及配合比(1)水泥用强度等级32.5或者42.5普通硅酸盐水泥；在特殊条件下亦可使用矿渣水泥、火山灰质水泥或者抗硫酸盐水泥，要求新鲜无结块。(2)水用普通饮用淡水，但不应采用含硫酸盐大于0.1%、氯化钠大于0.5%以及含过量糖、悬浮物质、碱类的水。灌浆普通用净水泥浆，水灰比变化范围为0.62。，常用水灰比从8:1到1：1;要求快凝时，可采用快硬水泥或者在水中掺入水泥用量1%2%的氯化钙；如要求缓凝时，可掺加水泥用量01%05%的木质素磺酸钙；亦可掺加其他外加剂以调节水泥浆性能。在裂隙或者孔隙较大、可灌性好的地层，可在浆液中掺入适量细砂，或者粉煤灰比例为1:051：3,以节约水泥，更好的充填，并可减少收缩。对不以提高固结强度为主的松散土层，亦可在水泥浆中掺加细粉质黏土配成水泥黏土浆，灰泥比为1：38(水泥：土，体积比)，可以提高浆液的稳定性，防止沉淀和析水，使填充更加密实。4 .施工工艺方法要点(1)水泥注浆的工艺流程为：钻孔一下注浆管、套管一填砂一拔套管一封口一边注浆边拔注浆管一封孔。(2)地基注浆加固前，应通过试验确定灌浆段长度、灌浆孔距、灌浆压力等有关技术参数；灌浆段长度根据土的裂隙、松散情况、渗透性以及灌浆设备能力等条件选定。在普通地质条件下，段长多控制在56m；在土质严重松散、裂隙发育、渗透性强的情况下，宜为24m；灌浆孔距普通不宜大于2.0m,单孔加固的直径范围可按12m考虑；孔深视土层加固深度而定；灌浆压力是指灌浆段所受的全压力，即孔口处压力表上指示的压力，所用压力大小视钻孔深度、土的渗透性以及水泥浆的稠度等而定，普通为0.3-0.6MPao(3)灌浆施工方法是先在加固地基中按规定位置用钻机或者手钻钻孔到要求的深度，孔径普通为55-1OOmm,并探测地质情况，然后在孔内插入直径3850mm的注浆射管，管底部1.01.5m管壁上钻有注浆孔，在射管之外设有套管，在射管与套管之间用砂填塞。地基表面空隙用1：3水泥砂浆或者黏土、麻丝填塞，而后拔出套管，用压浆泵浆水泥浆压入射管而透入土层孔隙中，水泥浆应连续一次压入，不得中断。灌浆先从稀浆开始，逐渐加浓。灌浆次序普通把射管一次沉入整个深度后，自下而上分段连续进行，分段拔管直至孔口为止。灌浆宜间隙进行，第1组孔灌浆结束后，再灌第2组、第3组。(4)灌浆完后，拔出灌浆管，留孔用1：2水泥砂浆或者细砂砾石填塞密实；亦可用原浆压浆堵口。(5)注浆充填率应根据加固土要求达到的强度指标、加固深度、注浆流量、土体的孔隙率和渗透系数等因素确定。饱和软黏土的一次注浆充填率不宜大于0.15-0.17o（6）注浆加固土的强度具有较大的离散性，加固土的质量检验宜采用静力触探法，检测点数应满足有关规范要求。检测结果的分析方法可采用面积积分平均法。5 .质量控制（1）施工前应检查有关技术文件（注浆点位置、浆液配比、注浆施工技术参数，检测要求等），对有关浆液组成材料的性能及注浆设备也应进行检查。（2）施工中应时常抽查浆液的配比及主要性能指标、注浆的顺序、注浆过程中的压力控制等。施工结束后应检查注浆体强度、承载力等。检查孔数为总量的2%5%,不合格率大于或者等于20%时应进行2次注浆。检验应在15d（对砂土、黄土）或者60d（对粘性土）进行。（4）水泥注浆地基的质量检验标准如表7-25所示。水泥（硅化）注浆地基质量检验标准表7-25项序检查项目允许偏差或者允许检查方法值单位数水泥值查产品合格证书或者抽样送注浆用砂：粒径设中要去2.5检原细度模数mm<2.0材含泥量及有<3试验室试验1料机物含量%主控检粉煤灰：细度项目验烧失量不粗于同忖使用的水泥试蛤室试验水玻璃：模数%<3其他化学浆液2.5-3.3抽样送检2注浆体强度设计要求查出厂质保书或者抽样送3地基承载力设计要求检取样检验1各种注浆材料称量误差%设1于要求按规定的方法普通2注浆孔位mm<3抽查项目3注浆孔深mm±20用钢尺量4注浆压力（与设计参数比）%±100量测注浆管长度2 .硅化注浆地基硅化注浆地基系利用硅酸钠（水玻璃）为主剂的混合溶液（或者水玻璃水泥浆）,通过注浆管均匀地注入地层，浆液赶走土粒偶尔岩土裂隙中的水分和空气，并将岩土胶结成一整体，形成强度较大、防水性能好的结石体，从而使地基得到加强，本法亦称硅化注浆法或者硅化法。1 .硅化法分类及加固机理硅化法根据浆液注入的方式分为压力硅化、电动硅化和加气硅化三类。压力硅化根据溶液的不同，又可分为压力双液硅化、压力单液硅化和压力混合液硅化三种。(1)压力双液硅化法系将水玻璃与氯化钙溶液用泵或者压缩空气通过注液管轮流压入土中，溶液接触反应后生成硅胶，将土的颗粒胶结在一起，使具有强度和不透水性。氯化钙溶液的作用主要是加速硅胶的形成，其反应式为：Na2OSiO2+CaCI2+mH2OSiO2(m-1)H2O+Ca(OH)2+2NaCI(2)压力单液硅化法系将水玻璃单独压入含有盐类(如黄土)的土中，同样使水玻璃与土中钙盐起反应生成硅胶，将土粒胶结，其反应式为：Na2OSiO2+CaSO4÷mH2O-nSiO2(m-1)H2O+Na2SO4+Ca(OH)2(3)压力混合液硅化法系将水玻璃和铝酸钠混合液一次压入土中，水玻璃与铝酸钠反应，生成硅胶和硅酸铝盐的凝胶物质，粘结砂土，起到加固和堵水作用，其反应式为：3(Na2OnSiO2)+Na2OAI2O3l(SiO3)3+3(n-1)SiO2÷4Na2O(4)电动硅化法又称电动双液硅化法，电化学加固法，是在压力双液硅化法的基础上设置电极通入直流电，经过电渗作用扩大溶液的分布半径。施工时，把有孔灌浆液管作为阳极，铁棒作为阴极(也可用滤水管进行抽水)，将水玻璃和氛化钙溶液先后由阳极压入土中，通电后，孔隙水由阳极流向阴极，而化学溶液也随之渗流分布于土的孔隙中，经化学反应后生成硅胶，经过电渗作用还可以使硅胶部份脱水，加速加固过程，并增加其强度。(5)加气硅化法系先在地基中注入少量二氧化碳(CO2)气体，使土中空气部份被CO?所取代，从而使土体活化，然后将水玻璃压入土中，其后又灌入CQ气体，由于碱性水玻璃溶液强烈地吸收C（¾形成自真空作用，促使水玻璃溶液在土中能够均匀分布，并渗透到土的微孔隙中，使95%97%的孔隙被硅胶所填充，在土中起到胶结作用，从而使地基得到加固，加气硅化的化学反应方程式为：Na2SiO3÷2CO2+nH2O-SiO2H2O+2Na2H32 .特点及合用范围硅化法特点是：设备工艺简单，使用机动灵便，技术易于掌握，加固效果好，可提高地基强度，消除土的湿陷性，降低压缩性。根据检测，用双液硅化的砂土抗压强度可达1.0-5.0MPa;单液硅化的黄土抗压强度达0.61.OMPa：压力混合液硅化的砂土强度达1.01.5MPa;用加气硅化法比压力单液硅化法加固的黄土的强度高50%-100%,可有效地减少附加下沉，加固土的体积增大一倍，水稳性提高12倍，渗透系数可降低数百倍，水玻璃用量可减少20%40%,成本降低30%o各种硅化方法合用范围，根据被加固土的种类、渗透系数而定，可参见表7-26。硅化法多用于局部加固新建或者已建的建、（构）筑物基础、稳定边坡以及作防渗帷幕等。但硅化法不宜用于为沥青、油脂和石油化合物所浸透和地下水PH值大于9.0的土。各种硅化法的合用范围及化学溶液的浓度表7-26硅化方法土的种类土的渗透系数（md）溶液的密度（t=18°C）水玻璃（模扩2.5-3.3）氯化钙压力双液硅化砂类土和粘性土0.1-101.35-1.381.26-1.2810-201.38-1.4120-801.41-1.44压力单液硅化湿陷性黄土0.1-21.13-1.25压力混合液硅化粗砂、细砂水玻璃与铝酸钠按体积比1：1混合电动双液硅化各类土0.11.13-1.211.07-1.11加气硅化砂土、湿陷性黄土、一般粘性土0.1-21.09-1.21注：压力混合液硅化所用水玻璃模数为2.42.8,波美度40°；水玻璃铝酸钠浆液温度为1315°C,凝胶时间为1315s,浆液初期粘度为4X10-3Pa-So3 .机具设备及材料要求（1）硅化灌浆主要机具设备有：振动打拔管机（振动钻或者三角架穿心锤）、注浆花管、压力胶管、42mm联接钢管、齿轮泵或者手摇泵、压力表、磅秤、浆液搅拌机、贮液罐、三角架、倒链等。(2)灌浆材料有：水玻璃，模数宜为2.53.3,不溶于水的杂质含量不得超过2%,颜色为透明或者稍带混浊；氯化钙溶液；PH值不得小于556.0,每1L溶液中杂质不得超过60g,悬浮颗粒不得超过1%；硅化所用化学溶液的浓度，可参见表7-26规定的密度值采用；铝酸钠，含铝量为180gL,苛化系数2.4-2.5;二氧化碳，采用工业用二氧化碳(压缩瓶装)。采用水玻璃水泥浆注浆时，水泥用强度等级32.5普通水泥，要求新鲜无结块；水玻璃模数普通用2.43.0,浓度以3045波美度合适。水泥水玻璃配合比为：水泥浆的水灰比为0.8：11：1；水泥浆与水玻璃的体积比为1:0.61：1o对孔隙较大的土层亦可采用“三水浆”，常用配合比为：水泥：水：水玻璃：细砂=1：0.7-0.8：适量：0.8o4 .施工工艺方法要点(1)施工前，应先在现场进行灌浆试验，确定各项技术参数。(2)灌注溶液的钢管可采用内径为2050mm,壁厚大于5mm的无缝钢管。它由管尖、有孔管、无孔接长管及管头等组成。管尖作成25°30。圆锥体，尾部带有丝扣与有孔管连接；有孔管长普通为0.41.0m,每米长度内有6080个直径为13mm向外扩大成喇叭形的孔眼，分4排交织罗列；无孔接长管普通长1.52.0m,两端有丝扣。电极采用直径不小于22mm的钢筋或者直径33
