常见无功补偿装置及SVG的特点.docx

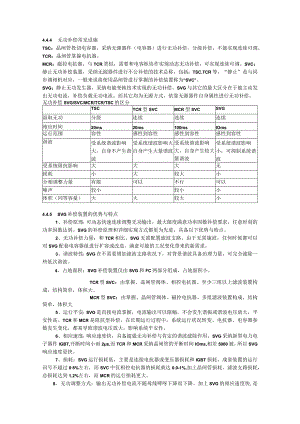

4.4.4 无功补偿常见设施TSC：晶闸管投切电容器，采纳无源器件（电容器）进行无功补偿，分级补偿，不能实现连续可调。TCR：晶闸管掌握电抗器。MCR：磁控电抗器，与TCR类似，需要和电容柜协作实现动态无功补偿，可实现连续可调。SVC：静止无功补偿装置，采纳无源器件进行不公补偿的技术总称，包括：TSC,TCR等，“静止”是与同步调相机对应，一般来说将使用晶闸管进行掌握的补偿装置称为“SVC”。SVG：静止无功发生器，采纳电能变换技术实现的无功补偿。SVG与其它的最大区分在于能主动发出无功电流，补偿负载无功电流。而其它均为无源方式，依靠无源器件自身属性进行无功补偿。无功补偿SVG/SVC/MCR/TCR/TSC的区分TSCTCR型SVCMCR型SVCSVG汲取无功分级连续连续连续相应时间20ms20ms100msIOms运行范围容性感性到容性感性到容性感性到容性谐波受系统谐波影响大，自身不产生谐波受系统谐波影响大，自身产生大量谐波受系统谐波影响大，自身产生较大量谐波受系统谐波影响小，可抑制系统谐波受系统阻抗影响大大大无损耗小大较大小分相调整力量有限可以不行可以噪声较小较小小体积（同等容量）大大较大小4.4.5 SVG补偿装置的优势与特点1、补偿原理：可动态快速连续调整无功输出，最大限度满意功率因数补偿要求，任意时刻的功率因数达到。SVG的补偿原理和详细实现方式都更为先进，具备以下优势与特点。2、无功补偿力量：和TCR相比，SVG无需配置滤波支路。由于无需施波，任何时候都可以对SVG配套电容器组进行扩容或改造，满意可能的工况变化带来的新需求。3、谐波特性：SVG在不需要增加滤波支路状况下，对背景谐波具备治理力量，可完全滤除一些低次谐波。4、占地面积：SVG补偿装置仅由SVG和FC两部分组成，占地面积小。TCR型SVC：由掌握、晶闸管阀体、相控电抗器、至少三组以上滤波装置构成，结构简单，体积大。MCR型SVC：由掌握、晶闸管阀体、磁控电抗器、多组滤波装置构成，结构简单，体积大5、运行平安：SVG是直接电流掌握，电流输出可以限幅，不会发生谐振或谐波电压放大，平安性高。TCR和MCR是阻抗型补偿，在长期运行过程中，系统运行状况转变、电抗器、电容器参数发生变化，都易导致谐波电压放大，影响系统平安性。6、相应速度：响应速度快，具备超强无功补偿与肯定的谐波滤除作用，SVG采纳新型电力电子器件IGBT,开断时间小雨2s,而TCR和MCR采纳晶闸管的开断时间IOms,相差5000被，所以SVG响应速度更快。7、损耗：SVG运行损耗低，主要是连接电抗器或变压器损耗和IGBT损耗，成套装置的运行讯号不超过08%左右，而SVC中仅相控电抗器的损耗就达0.9-1%,加上晶闸管损耗、滤波支路损耗，总损耗达到1.2%左右，而MCR的运行损耗更大。8、无功调整方式：输出无功补偿电流不随母线哮呀下降而下降。加上SVG的相应速度快,是的同容量的SVG的动态补偿及电压稳定掌握力量是同容量TCR或MCR的1.2倍以上。9、噪音：由于SVG的谐波特性好，所以噪音小。10、牢靠性：SVG牢靠性高，维护量小，漏意IGBT功率模块运行方式，即一个功率模块故障后，整个设施扔可连续运行在额定容量，TCR中采纳晶闸管串联，易发生晶闸管成组损坏。
