    填充墙施工方案.docx

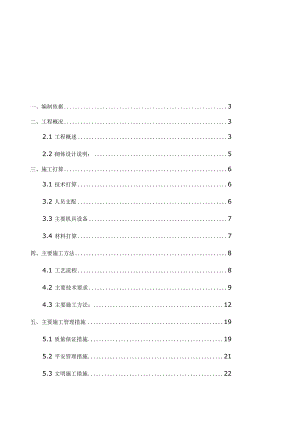

    一、编制依据3二、工程概况32.1 工程概述32.2 砌体设计说明:5三、施工打算63.1 技术打算63.2 人员支配63.3 主要机具设备73.4 材料打算7四、主要施工方法84.1 工艺流程84.2 主要技术要求94.3 主要施工方法:12五、主要施工管理措施195.1 质量保证措施195.2 平安管理措施215.3 文明施工措施225.5 消防措施245.6 成品爱护措施245.7 降低成本措施255.8 现场料具管理措施255.9 子分部工程验收26一、编制依据1、施工图纸及施工合同;2、本工程建设审批单位对可行性探讨报告的批复。3、砌体工程施工质量验收规范(GB50203-2011);4、砌体填充墙的结构构造(06SG61;5、建筑施工高处作业平安技术规范(JGJ80-91);6、蒸压加气混凝土砌体工程施工工艺标准7、城市居住区规划设计规范GB50180-93二、工程概况1、建设地点:XX厂区内2、工程名称:XX综合楼3、参评项目名称:综合楼4、建筑物建筑面积、层数、结构形式及建筑高度:总建筑面积5942.65疔,地上5层,框架结构,总建筑高度23.5米。5、设计运用年限50年,抗震设防烈度6度。2.2砌体设计说明1、±0.00以上未标明的为加气混凝土砌块,250厚,除注明外均为轴线外100,内墙除注明外均为200厚轴线居中。±0.00以下为页岩实心砖,厚度见结构图,2、100厚的轻质隔墙为水泥轻质隔墙板。3、全部室内填充墙的阳角和洞口部位做20厚的水泥砂浆护角每边不小于50,高度齐洞口齐。三、施工打算3.1 技术打算3.1.1 项目部组织施工及技术人员熟识施工图纸,驾驭各分项工程详细做法,绘制排砖图,并做好技术交底。3.1.2 编制砌体工程的施工预算,为备料供应数据。3.1.3 完成施工技术方案及平安、技术的交底工作。3.1.4 完成样板墙的砌筑,并对施工队进行现场技术交底。3.2 人员支配为保证砌体结构施工的质量和进度,项目部组成特地管理小组并将人员分工及劳动力做出提前支配。刚好组织施工队伍进场,并进行进场教化。3.3 主要机具设备3.3.1 机械设备:砂浆搅拌机、人货梯等。3.3.2 主要机具:手电钻、冲击钻、磅秤、铁板、筛子(孔径5mm)、窗纱筛子、手推车、大桶、平锹、木抹子、铁抹子、钢抹子、大杠、靠尺、方尺、铝合金水平尺、灰槽、灰勺、毛刷、钢丝刷、卷帚、凿子、锤子、小白线、小灰铲、托灰板、托线板、线坠、卷尺、小钉子、铅笔或红蓝铅笔、铅丝、工具袋等。3.4 材料打算砌体结构工程运用的材料必需符合设计及规范要求,严把质量关。(1)加气混凝土砌块选购时需留意产品龄期。(2)在运输、装卸过程中,轻拿轻放,严禁碰撞、扔摔,不得用翻斗倾卸。进场后按品种、规格分别堆放整齐,堆放高度不宜过高。(3)材料堆放必需有防雨措施。(4)砌块的品种、强度必需符合设计要求,有出厂合格证产品性能检测报告。(5)砌筑运用砂浆为干粉砂浆,不得现场搅拌。(6)拌制砂浆用水为现场自来水。(7)砌筑砂浆和构造柱、水平系梁的碎都为商品碎。四、主要施工方法4.1 工艺流程基层验收、墙体弹线一一见证取样、拌制(混凝土)砂浆一一砌筑坎台、排块指底一一立杆挂线、砌墙一一构造柱、拉筋、浇筑混凝土一-7d塞缝、收尾验收、养护并转入下一循环加气混凝土砌块填充墙砌体施工工艺流程图4.2 主要技术要求4.2.1 拉结筋的设络:依据设计说明及砌筑后路植筋方案剪力墙、柱部分隔墙沿墙高每500mm设路两根2$6拉结筋,拉筋贯穿墙体全长并入框柱200mm。4.2.2 构造柱设置:当填充墙长大于5m时,需在填充墙中间设辂构造柱。4.2.3 腰带、系梁设络:当墙高大于4米小于7米时,墙体半高处设貉一道与柱(剪力墙)连接且沿全长贯穿的钢筋混凝土水平系梁,梁宽同墙宽,梁高120,梁内纵4根12通长,纵筋端头锚固长度LaE,箍筋62000。4.2.4 过梁设置:当门、窗洞顶无结构梁时,需另设钢筋混凝土过梁(过梁长度为洞宽+50Omm),填充墙过梁伸入墙内长度为250mm.4.2.5 填充墙顶部与梁板下皮用砂浆挤紧、填实,长度大于5m时,墙与梁、板需有拉结。4.2.5.1 填充墙顶部与梁板之间预留斜砌位辂,至少间歇7d后再采纳斜砖砌筑,逐块刮浆顶紧。4.3 主要施工方法:4.3.1 测量放线:4.3.1.1 依据室内的结构测放的主轴线、墙体限制线引测各填充墙的位谿线、限制线(50Omm)。4.3.1.2 门洞的标高线依据室内的墙体水平线(0.5m)引测。4.3.1.3 墙体线测放时遵循“以长定短、以精定粗”的原则,以长方向的轴线定短方向的位路线。4.3.2 拉结筋、构造柱植筋、绑扎4.3.2.1 拉结筋、构造柱钢筋与结构之间采纳植筋的施工方法,植筋胶选用专业厂家的产品,产品有合格证和检测报告。4.3.2 2植筋施工:(1)依据技术要求进行划线定位,然后用冲击钻进行钻孔,钻孔的直径以及深度符合产品说明书的要求。(2)用高压吹风或压力水将孔内的粉尘清理干净。(3)依据产品书的要求将锚固胶进行配比拌合,拌合完成后填入已经清理干净的孔内。然后将抓紧插入孔内并进行固定,在锚固胶未完全硬化前不得碰动钢筋。4.3.3 排砖摺底:依据墙体尺寸、构造柱、洞口位路进行排砖,并绘制好各部位排砖图,尽量采纳主砌块,少用协助砌块。4.3.4 拌制砂浆:4.3.4.1 本工程全部的砌筑砂浆均为Mb5水泥混合砂浆,施工前由试验室进行试配,并制作协作比标识牌,采纳磅秤进行称重计量。4.3.4.2 砌筑砂浆的稠度限制在60-90mm之间,砂浆在拌成后和运用前均盛入灰槽内,如砂浆出现泌水现象时,必需在砌筑前再次拌合。4.3.4.3 砂浆必需随拌随用,水泥混合砂浆在拌成后4小时运用完毕,施工期间温度超过30C时,必需在拌合后3小时内运用完毕。4.3.5.1页岩实心砖(1)设络皮数杆:在砖砌体的转角处、相交处设貉皮树杆,皮数杆上标明砖皮数、灰缝厚度以及竖向构造改变的部位,在相对两皮皮数杆上砖上边线处拉准线。(2)清理:清除砌筑部位处所残存的砂浆、杂物。(3)砌筑时错缝搭接,砖的水平和垂直灰缝要求限制在812mm,构造柱部位墙体砌筑时留设马牙槎,先退后进,马牙槎的宽度为260mm,在墙体砌筑完成7d后补砌上部斜砖。4.3.5.2加气碎砌块a、事先绘制砌块排列图,按图施工,砌块排列采纳600长主规格砌块,从门洞口起先排,不得已须断开砌块时,运用手锯、切割机等工具锯裁整齐,并爱护好砌块的棱角,锯裁砌块的长度不小于砌块总长度的1/3o长度小于等于15Omm的砌块不得上墙。砌筑最底层砌块时,当灰缝厚度大于20mm时运用细石混凝土铺密实,上下皮灰缝错开搭砌,搭砌长度不小于砌块总长的1/3。当搭砌长度小于15Omm时,即形成通缝,竖向通缝不大于2皮砌块,否则配64钢筋网片或266钢筋,长度宜为700mm。b、砖提前l2d浇水潮湿,含水率宜为10%15%°砌筑时,向砌筑面适量浇水潮湿,砌筑砂浆有良好的保水性,并且砌筑砂浆铺设长度不大于2m,避开因砂浆失水过快引起灰缝开裂。c、在砌体角部和相交处设络皮数杆,在相对两皮皮数杆上砖上边线处拉准线。皮数杆上标明砖皮数、灰缝厚度以及竖向构造改变的部位。d、砌筑从墙体转角一侧起先,内外墙、纵横墙同时砌筑,犬牙交织搭接,临时间断处要求留斜槎,斜槎水平投影长度不小于斜槎高度2/3,严禁留直槎。转角处使小砌块隔层露端面,T字交接处需使横墙小砌块隔皮露端面。e、砌块铺设需拉通线砌筑,并随砌随用靠尺检查墙面的垂直和平整,严禁砸墙。拉通线砌筑,肯定要对准皮数杆,通线要拉平,确保灰缝水平。如墙长,几个人运用同一条通线,中间设几个支线点,小线要拉紧,每层都要穿线看平,使水平灰缝匀称一样,平直通顺,砌筑时用外手挂线,可以照看砖墙两面平整。每皮砖砌筑从墙体转角处或定位砌块处起先,每砌筑一皮、矫正一皮,每皮砖均拉线限制标高及灰缝平整度。每天砌筑高度不超过l.8m。f、砌块灰缝需横平竖直,水平灰缝采纳铺灰砌筑,垂直灰缝采纳批灰和加灰相结合砌筑。灰缝宽度限制在15-20mm,拉结筋顺直放貉在灰缝内。严禁用水冲浆灌缝,不得出现瞎缝或透亮缝。砌筑时,用原浆做勾缝处理,缺灰处补浆压实,并做凹缝,凹进墙面2mm,水平灰缝厚度超过20mm,先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平。g、每层砌筑墙体的高度超过l.2m时,刚好搭设好操作平台。操作平台采纳扣件式双排落地钢管脚手架,立杆纵距l.5m,横距L2m,步距1.5m,小横杆间距L5m。砌筑作业面上施工荷载不得超过200kgm2,砌块由专人由地面对作业面上传递,作业面上只能堆放少量砌块,堆放的砌块不得超过两皮高。4.3.6圈梁、过梁、构造柱施工4.3.6.1 钢筋绑扎:钢筋接头采纳搭接,搭接要求错开50%。构造柱箍筋依据技术要求进行上下各60Omm范围内加密。钢筋爱护层为15mm。4.3.6.2 模板:模板采纳旧多层板和木方配貉,为防止影响墙体的质量,过梁、系梁采纳专用夹具,构造柱采纳穿墙螺栓配钢管进行固定。模板的支撑体系必需坚固牢靠,确保过梁、现浇混凝土带、构造柱、抱框外表面平整,不致因局部混凝土凹凸而影响整个墙面的平整垂直及以后的抹灰质量。4.3.6.3 混凝土:混凝土采纳商品混凝土。混凝土浇筑前浇水将木模板潮湿,混凝土浇筑须连续进行。构造柱在墙体砌至设计高度后再进行混凝土浇筑,浇筑混凝土时必需分层进行,每层浇筑高度不大于40Omm时振捣一次,严禁灌满一个楼层后再进行振捣。构造柱封顶时,在一侧支出敞口模板,混凝土强度达到拆模强度后拆模,再用干硬性细石混凝土捻缝。五、主要施工管理措施5.1 质量保证措施5.1.1 主要分项工程质量标准5.1.1.1 填充墙砌筑主控项目a、砌块和砌筑砂浆的强度等级符合设计要求。b、填充墙砌体的砂浆饱满,填充墙砌体时错缝搭砌,填充墙砌体的灰缝厚度和宽度必需正确。c、填充墙砌体砌至接近梁、板底时,留肯定空隙,待填充墙砌筑完并至少间隔7天后,再将其补砌挤紧;当有牢靠措施可确保填充墙体与梁板之间不产生缝隙时,可适当缩短间隔时间。5.2 平安管理措施5.2.1 平安管理制度平安技术交底制;班前检查、班后验收制;定期检查与隐患整改制;管理人员和特种作业人员上岗制;平安生产奖罚制与事故报告制;5.2.2 平安管理工作(1)专业责任工程师检查负责各装修施工队及专业分包商的平安工作,并负责分部分项工程平安技术书面交底之工作,签证手续须齐全;(2)分析平安难点、确定平安重点,分析和预控施工过程中施工条件、施工特点O(3)平安防护设备如有变动,须经项目部平安总监书面批准,并须有变动后相应有效的防护措施,工作完后须按原标准使之复原,全部其书面资料由安全总监保管;(4)平安生产防护设施必需进行必要的、足够的投入。且必需按公司规定购买定点厂家的认定之产品;5.3 文明施工措施5.3.1 材料堆放材料保管执行公司的仓库管理制度,做到分门别类。现场材料堆放按施工平面图指定的位络堆放。砂石材料要堆成方,底脚边用边清;砌体归类成垛,堆放整齐,碎砖料随用随清,无底脚散料;易燃易爆及有毒物品专库存放,进场材料按公司“材料、产品标识规定”进行挂牌标识和文字记录标识,保证不混用未检定产品和不合格材料。5.3.2 现场垃圾处理工地现场的建筑垃圾做到刚好清理,刚好运走。生活区配珞垃圾箱,一切垃圾均应入箱
