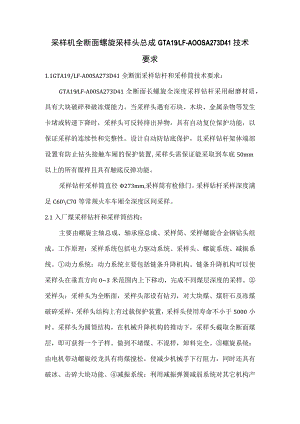

采样机全断面螺旋采样头总成GTA19LF-A00SA273D41技术要求.docx

采样机全断面螺旋采样头总成GTA19LF-AOOSA273D41技术要求1.1GTA19/LF-A00SA273D41全断面采样钻杆和采样筒技术要求：GTA19LF-A00SA273D41全断面长螺旋全深度采样钻杆采用耐磨材质，具有大块破碎和破冻煤能力。当采样头遇有石块、木块、金属杂物等发生卡堵或转速下降时，采样头可反转排出异物，具有自动复位保护功能，以保证采样的连续性和完整性。设计自动防钻底保护，且采样钻杆架体端部设置有防止钻头接触车厢的保护装置,采样头需保证能采取到车底50mm以上的所有煤样且具有触底反弹功能。采样钻杆采样筒直径273mm,采样筒有检修门。采样钻杆采样深度满足C60C70等常规火车车厢全深度区间采样。2.1入厂煤采样钻杆和采样筒结构；主要由螺旋主轴总成、轴承座总成、采样筒、采样螺旋合金钢钻头组成。工作原理：采样系统包括电力驱动系统、采样头、螺旋系统、减振系统。动力系统：动力系统主要包括链条升降机构。链条升降机构可以使采样头在垂直方向03米范围内上下移动，完成不同煤层深度的采样。采样头：采样头为全断面，采样头部设有钻刃，对大块煤、煤肝石及冻煤破碎采样，采样头结构上有过载保护装置，采样头使用寿命不小于5000小时。采样头为圆筒结构，在机械升降机构的推动下，采样头截取全断面煤层，即可获得一个子样。做到不堵煤、不混样，卸料完全。螺旋系统：由电机带动螺旋绞龙具有将煤搅松，使减少机械手下行阻力，同时还具有破冰、击碎大块功能。减振系统：利用减振弹簧减弱系统对其它机构产生的不必要的振动，对采样头起保护作用。GTA19LF-A00SA273D41采样机全断面采样头钻杆和采样筒与电控系统要求：采样钻杆和配套电机减速机符合原电控柜电气元件负荷要求，如有不同自行更换相关电气元件，同时相关电气元件及限位开关型号与全自动采样电控系统关联电气元件匹配，由于我方入厂煤全自动采样系统已经升级，报价单位请提前联系相关技术人员。丰电能源公司燃料部2023.07.05
