2022广西电气试验作业分册（试行）.docx

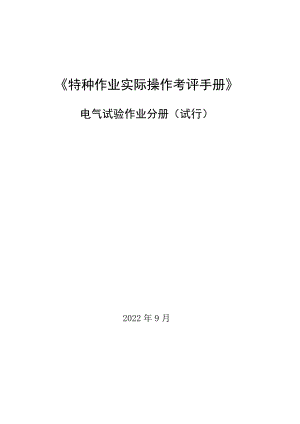

特种作业实际操作考评手册电气试验作业分册（试行）2022年9月编制单位及人员广西电力职业技术学院：蒋益进刘积标赵树宗谭惠尹黄亚璇毕晨星广西电网有限责任公司：唐小峰宋运平黄静雯梁求发编审委员：张海燕、何家异（广西电网）蔡艳科目一安全用具使用（Kl）11 .测量电气回路中的交流电压（KII-I）12 .测量电气回路中的直流电压（KlI-2）43 .测量电气回路中电气设备线圈的直流电阻（K11-3）74 .测量低压电气设备的负荷电流（K11-4）105 .测量电气回路中的直流电流（KIl-5）136 .测量配电装置的接地电阻（K11-6）16科目二安全操作技术（K2）191 .变压器变压比试验操作（K21）192 .氧化锌避雷器直流泄漏电流测试操作（K22）233 .电流互感器励磁特性试验操作（K23）274 .变压器绕组的介质损耗测量操作（K24）315 .断路器动作时间特性测量操作（K25）35科目三作业现场安全隐患排除（K3）401 .互感器绝缘劣化隐患排查（K31）402 .变压器绕组和引线连接故障排查（K32）453 .断路器触头接触故障排查（K33）49科目四作业现场应急处置（K4）531 .低压电触电事故现场处置（K41-1）532 .高压电触电事故现场处置（K4L2）563 .单人徒手心肺复苏操作（K42）594 .火灾现场判断和火灾事故处理措施（K43-1）635 .火灾现场灭火作业的实施（K432）66科目一安全用具使用(Kl)1.测量电气回路中的交流电压(K11-1)一、考试目标通过对交流电压测量，考核考生使用万用表的全过程安全操作能力，重点考核测量过程中的安全注意事项、风险识别能力及安全意识。二、考试方式采取实际操作的方式进行考试。操作前，口述安全注意事项。三、考试时间8分钟四、考场要求考试设备应采用真实的电气回路，具备剩余电流保护和紧急停电按钮等安全保护功能，应满足交流电压AeO250V；直流电压DC0-250V；电路电阻020kC的调节范围；提供被测电路的电路图；提供3块电工测量仪表，其中完好的数字式和指针式各1块、损坏的仪表1块，供考生选择。五、任务描述示例：如下图所示，用万用表测量运行电路中A和B两点之间的交流电压值。六、作业安全考试要点1 .正确选择测量仪表，防止因测量仪表选择不当导致电气事故。2 .确保所选择测量仪表档位及表笔接线正确，防止因测量仪表档位及表笔接线不正确导致电气事故。七、考试任务实施L考生劳保着装要求：安全帽、工作服、绝缘鞋应穿戴正确。3 .评估现场环境要求：检查考试设备的完好性，评估测量环境是否安全。4 .选择仪表要求：根据考试要求，正确选择万用表。5 .检查仪表要求：检查万用表外观是否完好，表笔与插孔连接是否正确、牢固，万用表档位能灵活调节。6 .交流电压测量要求：测量过程中应保持安全距离，持笔位置和姿势应当正确，读数方法正确。7 .工作终结要求：测量结束后应整理好万用表，清理作业现场，物归原位。测量电气回路中的交流电压（KlIT）姓名考号考试时间8分钟说明：1.考生进行实际操作前，口述操作要领及安全注意事项。2.考评员根据考生的操作与口述情况进行评分。各考试项目扣分不应超过该项目的配分值。3.考生操作或口述存在否决项时，直接判定本科目考试成绩为O分。4.规定时间内未完成或未作答的内容视为错误，扣去对应项目的配分值。序号考核要素配分评分标准记录扣分备注1安全个人防护6安全帽、绝缘鞋、工作服未穿戴或穿戴不正确，每项扣2分，扣完为止。工作环境评估5评估并口述工作环境。未评估，扣5分。2操作准备选择仪表10未正确选择仪表，否决项。仪表检查15检查合格证、外壳无损、表笔无损、档位变换灵活、指针机械调零。漏一项扣3分，扣完为止。3现场操作量程选择与表笔装接9未选择合适量程，表笔与插孔接合错误，否决项。测量过程30量程更换方法不正确扣10分，持笔位置和姿势不正确扣10分，测量部位不正确扣10分。测量完成5测量完成后，未调好档位、被测设备未停电，扣5分。4测量判断判断测量结果10测量值误差超过20%,扣10分。5文明生产10工完料净场地清，一处不文明点扣2分，扣完为止。6合计配分100合计得分评分人核分人日期2.测量电气回路中的直流电压（KII-2）一、考试目标通过对直流电压测量，考核考生使用万用表的全过程安全操作能力，重点考核测量过程中的安全注意事项、风险识别能力及安全意识。二、考试方式采取实际操作的方式进行考试。操作前，口述安全注意事项。三、考试时间8分钟四、考场要求考试设备应采用真实的电气回路，具备剩余电流保护和紧急停电按钮等安全保护功能，应满足交流电压ACO250V；直流电压DCO250V；电路电阻02OkC的调节范围；提供被测电路的电路图；提供3块电工测量仪表，其中完好的数字式和指针式各1块、损坏的仪表1块，供考生选择。五、任务描述示例：如下图所示，用数字式万用表测量运行电路中A和B两点之间的直流电压值。六、作业安全考试要点1 .正确选择测量仪表，防止因测量仪表选择错误导致电气事故。2 .确保所选择测量仪表档位及表笔接线正确，防止因测量仪表档位及表笔接线不正确导致电气事故。七、考试任务实施.1 .考生劳保着装要求：安全帽、工作服、绝缘鞋应穿戴正确。2 .评估现场环境要求：检查考试设备的完好性，评估测量环境是否安全。3 .选择仪表要求：根据考试要求，正确选择万用表。4 .检查仪表要求：检查并叙述万用表外观是否完好和表笔与插孔连接是否正确、牢固，万用表档位能灵活调节。5 .直流电压测量要求：测量过程中应保持安全距离，持笔位置和姿势应当正确，读数方法正确。6 .工作终结要求：测量结束后应整理好万用表，清理作业现场，物归原位。测量电气回路中的直流电压（Kll-2）姓名考号考试时间8分钟说明：1.考生进行实际操作前，口述操作要领及安全注意事项。2.考评员根据考生的操作与口述情况进行评分。各考试项目扣分不应超过该项目的配分值。3.考生操作或口述存在否决项时，直接判定本科目考试成绩为O分。4.规定时间内未完成或未作答的内容视为错误，扣去对应项目的配分值。序号考核要素配分评分标准记录扣分备注1安全个人防护6安全帽、绝缘鞋、劳保装未穿戴或穿戴不正确，每项扣2分，扣完为止。工作环境评估5评估并口述工作环境，未评估，扣5分。2作备操准选择仪表10未正确选择仪表，否决项。仪表检查15检查合格证、外壳无损、表笔无损、表笔与插孔接合严密、档位变换灵活，漏一项扣3分，扣完为止。3场作现操量程选择与表笔装接9未选择合适量程，表笔与插孔接合错误，否决项。测量过程30量程更换方法不正确扣10分，持笔位置和姿势正确不正确扣10分，测量部位不正确扣10分。测量完成5测量完成档位未调好，扣5分。4测量判断判断测量结果10测量值误差超过20%,扣10分。5文明生产10工完料净场地清，一处不文明点扣2分，扣完为止。6合计配分100合计得分评分人核分人日期3 .测量电气回路中电气设备线圈的直流电阻（Kll-3）一、考试目标通过对直流电阻测量，考核考生使用万用表的全过程安全操作能力，重点考核测量过程中的安全注意事项、风险识别能力及安全意识。二、考试方式采取实际操作的方式进行考试。操作前，口述安全注意事项。三、考试时间8分钟四、考场要求考试设备应采用真实的电气回路，具备剩余电流保护和紧急停电按钮等安全保护功能，应满足交流电压ACO250V；直流电压DCO250V；电路电阻02OkC的调节范围；提供被测电路的电路图；提供3块电工测量仪表，其中完好的数字式和指针式各1块、损坏的仪表1块，供考生选择。五、任务描述示例：如下图所示，测量运行电路中A和B两点之间的直流电阻值。六、作业安全考试要点1 .正确选择测量仪表，防止因测量仪表选择错误导致电气事故。2 .测试时设备处于停电状态，防止因带电测量电阻导致触电事故。七、考试任务实施L考生劳保着装要求：安全帽、工作服、绝缘鞋应穿戴正确。3 .评估现场环境要求：检查考试设备的完好性，评估测量环境是否安全。4 .选择仪表要求：根据考试要求，正确选择万用表。5 .检查仪表要求：检查并附加叙述万用表外观完好和表笔与插孔连接正确、牢固，能灵活调节万用表档位。对于指针式万用表要进行机械和欧姆调零。6 .直流电阻测试要求：对测量设备断电后进行测量操作，持笔位置和姿势应正确，读数方法应正确。7 .工作终结要求：测量结束后对被测设备回复原状态并整理好万用表，清理作业现场，物归原位。测量电气回路中电气设备线圈的直流电阻（KIl-3）姓名考号考试时间8分钟说明：1.考生进行实际操作前，口述操作要领及安全注意事项。2.考评员根据考生的操作与口述情况进行评分。各考试项目扣分不应超过该项目的配分值。3.考生操作或口述存在否决项时，直接判定本科目考试成绩为O分。4.规定时间内未完成或未作答的内容视为错误，扣去对应项目的配分值。序号考核要素配分评分标准记录扣分备注1安全个人防护6安全帽、绝缘鞋、工作服未穿戴或穿戴不合格，每项扣2分，扣完为止。工作环境评估5评估并口述工作环境，未评估，扣5分。2操作准备选择正确仪表10考生未正确选择仪表，否决项。仪表检查15检查合格证、外壳无损、表笔无损、表笔与插孔接合严密、档位变换灵活、指针归零，漏一项扣3分，扣完为止。3现场操作量程选择与表笔装接9未选择合适量程，或未机械调零、欧姆调零；未选择合适量程，表笔与插孔接合错误，漏一项扣3分，扣完为止。确认设备状态10未断电测量，否决项。测试过程18量程更换方法错误扣6分，持笔位置和姿势不正确扣6分，测量部位不正确扣6分。测量完成7测量完成档位未调好，被测设备未恢复原状态，扣7分。4测量判断判断测量结果10测量值误差超过20%,扣10分。5文明生产10工完料净场地清，一处不文明点扣2分，扣完为止。6合计配分100合计得分评分人核分人日期4 .测量低压电气设备的负荷电流（Kll-4）一、考试目标通过对负荷电流的测量，考核考生使用钳形表的全过程安全操作能力，重点考核测量过程中的安全注意事项、风险识别能力及安全意识。二、考试方式采取实际操作的方式进行考试。操作前，口述安全注意事项。三、考试时间8分钟四、考场要求考试设备应采用真实的电
