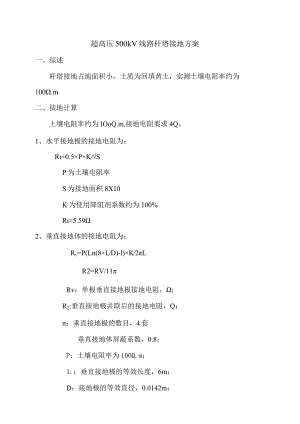

超高压500kV线路杆塔接地方案一、综述杆塔接地占地面积小，土质为回填黄土，实测土壤电阻率约为100.m二、接地计算土壤电阻率约为IOoQ.m,接地电阻要求4Q。1、水平接地极的接地电阻为：R=0.5×P×KSP为土壤电阻率S为接地面积8X10K为使用降阻剂系数约为100%R=5.592、垂直接地体的接地电阻为：Rv=P(Ln(8×LD)-l)×K2LR2=RV/11Rv：单根垂直接地极接地电阻，;R2:垂直接地极并联后的接地电阻，Q；n：垂直接地极的数目，4套垂直接地体屏蔽系数，0.8；P：土壤电阻率为100Q.m；1.：垂直接地极的等效长度，6m；D：接地极的等效直径，0.0142m；K为使用降阻剂系数约为100%则RV=I891Q;R2=5.91总接地电阻为：R：总接地电阻，Q；Ri：水平接地极接地电阻，10。；R2:垂直接地极的接地电阻，5.9111:并联系数，0.8R=2.97小结：在采用以上降阻方法后，经理论计算，接地电阻值即降为2.97,满足设计要求。由于地网建设中诸多不可预见因素，施工中达不到预期目标时可适量增加垂直接地极的数量或采取其他降阻方式满足工程要求。四、接地材料表杆塔接地材料表序号名称规格单位数量1镀铜扁钢-30×4米402铜镀钢棒14.2mmL1200mm根203焊药GFFT150罐154钻头G10605个45驱动头G10802个26连接器G10402个187模具G型套48点火枪GFFT108把19模夹GFFT106套2五、引用标准1DL/T621-1997交流电气装置的接地2DL/T620-1997交流电气装置的过电压保护和绝缘配合3GB50057-94（2000版）建筑物防雷设计规范4DL/T5091-19995GB50169-20066SDJ63-827DL/T475-2006水利发电厂接地设计技术导则电气装置安装工程接地装置施工及验收规范电力建设安全工作规程接地装置工频特性参数的测量导则
