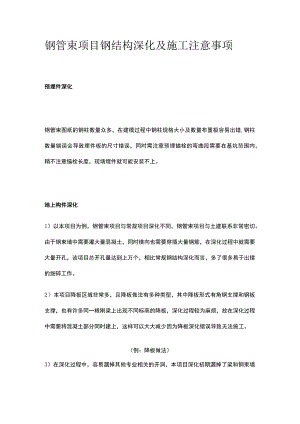

钢管束项目钢结构深化及施工注意事项.docx

钢管束项目钢结构深化及施工注意事项预埋件深化钢管束图纸的钢柱数量众多，在建模过程中钢柱规格大小及数量布置极容易出错,钢柱数量错误会导致埋件板的尺寸错误，同时需注意预埋锚栓的弯曲段需要在基坑范围内，稍不注意锚栓长度，现场埋件就可能安装不上。地上构件深化1）以本项目为例，钢管束项目与常规项目深化不同，钢管束项目与土建联系非常密切。由于钢束墙中需要灌大量混凝土，同时横向也需要穿插大量钢筋，在深化过程中就需要大量开孔，该项目总开孔量达到上万个，相比常规钢结构深化而言，多了很多易于出错的细碎工作。2）本项目降板区域非常多，且降板做法有多种类型，其中降板形式有角钢支撑和钢板支撑，也有许多同一根刚梁上出现不同标高的降板，深化过程较为麻烦，故在深化过程中需要将混凝土部分同时建上，这样可以大大减少因为降板深化错误导致无法施工。（例：降板做法）3）在深化过程中，容易漏掉其他专业相关的开洞，本项目深化初期漏掉了梁和钢束墙的洞口，幸好在后期审核中及时发现，避免了之后混凝土浇筑完成造成管线无法连通，造成不可挽回的严重后果。构件加工由于钢束墙的特殊构造，在加工构件过程及运输构件途中，构件容易出现质量问题，导致进场材料无法验收。主要分为以下几类：1）构件形状不规则，来料保护措施容易不到位，导致漆面破坏。2）构件堆叠太过密集，间隙太小，卸车困难。3）构件运输摆放不合理，导致连接板及部分降板区域也出现变形。四现场安装现场安装的质量会直接影响整个工程的安全性、耐久性和结构性，因此在安装一定要按照国家标准实施，在安装过程中主要注意事项如下：1）在现场安装过程中，需要核对梁顶和柱顶标高、轴线、间距等，确定定位基准。2）构件在运输过程中会堆积变形，同时在起重吊装中也可能会发生挠曲,误差的积累容易造成位置偏差，因此在钢束墙的吊装后需要核实标高，出现误差后方便及时调整。3）在吊装结束后，要对构件进行检查，焊接不平整的地方进行补焊、油漆破损的地方进行修复。
