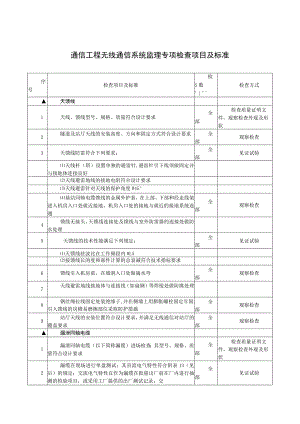

通信工程无线通信系统监理专项检查项目及标准.docx

通信工程无线通信系统监理专项检查项目及标准序号检查项目及标准检S数''检查方式天馈线1天线、馈线型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观及形状2隧道及站厅天线的安装高度、方向和固定方式符合设计要求全部观察检查3天馈线防雷符合下列要求：全部见证试验天线杆（塔）设置单独的避雷针,避雷针引下线须做固定并与接地体连接良好天线避雷地线的接地电阻符合设计要求天线避雷针对天线的保护角度W45°基站同轴电缆馈线的金属外护套，在上部、下部和经走线架进入机房入口处就近接地，机房入口处的接地与就近的接地系统连通全部观察检查4馈线无接头，天馈线连接处及馈线与室外防雷器的连接处做防水处理5天馈线的技术性能满足下列规定：全部见证试验天馈线驻波比在工作频段内WL5按馈线长的度和部件计算的总衰减符合技术指标要求6馈线引入机房前，在墙洞入口处做滴水弯全部观察检查7天线避雷地线接地体与连接线（如扁钢）等焊接处做防腐处理8钢丝绳拉线固定处装绝缘子,并在侧墙上用膨胀螺栓固定牢固，引入馈线的房檐易磨擦部位采取防护措施全部观察检查9站厅天线的安装位置符合设计要求，并满足无线通信对站厅的覆盖要求全部观察检查漏泄同轴电缆1漏泄同轴电缆（以下简称漏缆）进场检查：其型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观及形状2漏缆在现场进行单盘测试；其直流电气特性符合附表13（见后）的规定；交流电气特性宜作为漏缆在批量出厂前在厂内进行抽测的检验项目，或采用工厂提供的出厂测试记录；交全部见证试验流电气特性的特性阻抗、电压驻波比、标称耦合损耗、传输衰减等，符合设计要求3漏缆的安装符合下列规定：全部观察、尺量检查隧道内吊挂漏缆，其吊挂位置和距钢面的而度符合设计要求，漏缆的开口方向面向列车高架或地面区段漏缆托架的安装间隔符合设计要求漏缆弯曲半径符合附表14（见后）的规定4漏缆的连接必须保持原漏缆结构及开槽间距不变,固定接头接续可靠、连接牢固，装配后接头外部按设计要求进行防护全部观察检查见证试验5漏缆装配后，进行下列项目测试：全部见证试验直流电气特性测试内、外导体直流电阻、绝缘介电强度、绝缘电阻等，指标满足附表13（见后）的规定交流电气特性测试电压驻波比和传输衰减,其指标符合设计要求6漏缆装配结束后，进行中继段静态场强测试，其指标符合设计要求全部见证试验7隧道内漏缆支架的安装符合下列规定：全部观察、尺量检查支架的位置、安装强度及距钢轨面的高度符合设计要求洞内吊夹安装位置和间隔符合设计要求8隧道外区段漏缆吊挂后最大下垂幅度应在0.15-0.2m范围内（在20°C时）全部观察检查9连接器装配后接头外部进行防护，并固定可靠全部观察检查1O合路器与分路器的安装位置符合设计要求，并不得修剪合路器原配电缆长度；系统改造时，两个分路器之间的连接电缆长度符合系统改造设计要求；分路器空余端要求接上相应的终端负载余部观察检查无线通信设备安装1无线通信设备进场检查：其型号、规格、质量符合设计要求全部检查质量证明文件，并观察检查外观及形状2无线设备安装和配线符合以下规定：全部观察检查机架（柜）电路插板的规格、数量和安装位置符合设计要求无线设备的配线光、电缆进场检查：其型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观及形状配线电缆和电线的芯线无错线或断线、混线，中间无接头；配线电缆芯线间的绝缘电阻符合下列规定：全部见证试验音频配线电缆250UQ高频配线电缆2100MQ同轴配线电缆21000MQ音频配线电缆近端串音衰减W78dB全部见证试验光缆尾纤按标定的纤序连接设备；光缆尾纤单独布放并用垫衬固定，不得挤压、扭曲、捆绑；弯曲半径25Omm全部见证试验电源端子配线正确，配线两端的标志齐全设备地线必须连接良好全部见证试验电缆、电线的屏蔽护套接地可靠，并与接地线就近连接全部观察检查3基站和直放站的避雷器安装串接于天线馈线和室内同轴馈线之间：避雷装置安装在建筑物电缆入口处的墙壁上方，并应防雨全部观察检查4高架及地面区间直放站设置独立的防护地线；接地电阻不应大于10全部见证试验5无线设备安装位置和安装方式符合设计要求余部观察检查6馈线在室内路由合理，支撑牢固全部观察检查7机车台安装在便于维修的位置，控制盒安装在便于司机操作的位置；在机车上敷设电缆固定牢靠，并留一定余量全部观察检查8直放站的安装位置除有必要的供电和照明设备外，还须符合防水、防盗、防寒、散热等要求全部观察检查无线通信系统指标检测1站台、站厅、车场、室内及区间每条轨道中心两侧5m内线路的场强覆盖，在95%的地点、时间概率条件下，其功率电平值达到设计要求个部见证试验2无线通信系统语音部分的以下性能指标符合设计要求：全部见证试验语音质量接通率掉话率平均呼叫建立时延切换失败率3无线通信系统数据部分的以下性能指标符合设计要求：全部见证试验平均时延平均丢包率平均吞吐量4基站设备的以下性能指标符合设计要求或设备技术条件规定：全部见证试验信道机前向功率、反向功率、驻波比射频输出口功率、驻波比发射频率偏差基站发射调制精度均方根值（RMS）矢量误差、峰值（Peak）矢量误差5射频直放站的以下性能指标符合设计要求或设备技术条件规定：全部见证试验正、反向输入、输出电平静噪门限电平自动增益控制范围6光纤直放站的以下性能指标符合设计要求或设备技术条件规定：全部见证试验输出光功率输入光功率光接收动态范围输出功率增益调节范围7车厢内的场强覆盖符合设计要求全部见证试验无线通信系统功能检验1无线交换机、基站设备、直放站及调度设备等的各项功能符合设计要求全部见证试验2无线通信系统的以下功能工作正常：全部见证试验全呼、组呼、选呼、紧急呼叫直通模式呼叫（DMO）呼入呼出限制呼叫限时功能来话显示与缩位拨号功能迟后进入、超出服务区指示功能短数据服务分组数据服务强拆功能通话录音功能（11）故隙显示功能计费管理功能冗余功能（单基站工作模式动态分组功能排队利遇忙回叫功能转接外线功能（18）调度台对列车的广播功能无线通信系统网管功能检验1无线通信系统网管能显示整个无线网络的拓扑结构全部见证试验2无线通信系统网管的配置管理功能符合设计要求全部见证试验3无线通信系统网管的故障管理和事件管理功能符合设计要求全部见证试验4无线通信系统网管的性能管理、状态管理、软件管理和统计管理功能符合设计要求全部见证试验5无线通信系统网管配置管理、安全管理、系统管理、用户管理功能符合设计要求全部见证试验
