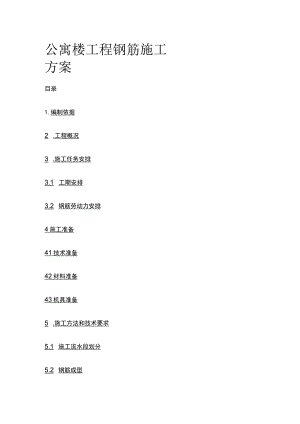

公寓楼工程钢筋施工方案(全).docx

公寓楼工程钢筋施工方案目录1.编制依据2 .工程概况3 .施工任务安排3.1 工期安排3.2 钢筋劳动力安排4施工准备41技术准备42材料准备43机具准备5 .施工方法和技术要求5.1 施工流水段划分5.2 钢筋成型5.3 钢筋的滚轧直螺纹连接5.4 钢筋绑扎6 .质量标准及质量保证措施61钢筋安装绑扎及加工允许偏差：6.1 滚轧直螺纹接头质量标准63基础底板钢筋绑扎质量标准6.4 楼板钢筋绑扎质量标准65墙体钢筋绑扎质量标准7 .环保及安全文明施工8 .成品保护1.编制依据序项目内容号1 #大学生公寓楼设计图纸2 #大学生公寓楼设计施工组织设计3#大学生公寓楼施工合同4混凝土结构工程质量验收规范(GB50204-2002)5建筑工程施工质量检验评定统一标准(GB50300-2001)6建筑长城杯工程质量评审标准(DBJ/T01-69-2003)7建筑长城杯工程质量评审标准(DBJ/T01-70-2003)8钢筋机械连接通用技术规程(JGJ107-2003)9冷轧带肋钢筋碎结构技术规程(JGJ95-2003.J254-2003)10钢筋混凝土用热轧光圆钢筋(GB13013-91)11 钢筋混凝土用热轧带肋钢筋(GB1499-1998)12 钢筋焊接及验收规程(JGJI8-2003)13 建筑物抗震构造详图03G329(一)14 建筑工程冬期施工规程(JGJIo4-97)15 混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101-1)2.工程概况本工程为2栋学生公寓楼，总建筑面积58253m2,位于#校园内，西临西三环路，南侧为在建的大学生公寓2#楼。地上14层（5#楼局部16层、6#楼局部15层），地下2层。其中地下2层为人防及单建锅炉房、变电室等设备用房，人防用途为五级，平时为人员活动室；地下1层为自行车库；地上1-14层为学生公寓；屋顶15、16、17层为电梯机房及设备间。变电室及锅炉房，均位于地下，地下与6#楼相连，属于6#楼一部分。建筑设计概况1项目内容2建筑功能民用建筑3建筑面积总建筑582535#楼建筑面积28911m2面积m26#楼建筑面积27559.67m2锅炉房、变电室：建1782.33m2筑面积4建筑层数5#地上局部16层地下2层6#地上局部17层地下2层5建筑层高地下部分层高地下二层3.67m地下一层3.58m地上部分层高首层3.60m标准层3.20m结构设计概况序号项目内容1结构形式基础结构形式钢筋碎筏板主体结构形式钢筋碎剪力墙屋盖结构形式钢筋碎板2地基地基承载力标准植应满足fka250kpa.3人防设置等级五级4钢筋的类型HPB235:e6、98、lHRB335:12、14HRB400:14、16、18、20、22、25、CRB550：R6、R8、R9、R11285钢筋连接形式地上：直径巾18采用滚轧直螺纹连接直径(I)VI8采用绑扎连接地下：直径巾16采用滚轧直螺纹连接直径(I)VI6采用绑扎连接3.施工任务安排3.1工期安排根据施工总进度计划安排,两栋楼的主体结构钢筋工程施工自2004年8月中下旬开始施工,到2005年2月份完工，工期大约160天。地下部分在2004年10月底完成。地上115层每层6天，钢筋工程每层控制在5.5天以内。32钢筋劳动力安排工种人数工种人数成型20运输15绑扎120套丝104.施工准备4.1 技术准备4.1.1 充分熟悉图纸、工程规范、施工质量检验评定标准及图集,及时发现图纸中的疑点及与现场施工有冲突的地方，提前与设计办理洽商,做好施工前的准备工作。4.1.2 钢筋翻样做到与现场施工相结合，尤其是底板集水坑和电梯井坑等地方，钢筋下料要采用现场放样下料；在结构施工过程中，发现钢筋过密可能影响已浇筑的地方及时与设计办理洽商，对重要部位和特殊部位施工前要绘制施工大样图，以便有效的指导施工，同时，在满足结构施工规范的前提下，充分考虑到结构施工对装修的影响。4.1.3 对进场钢筋原材要进行检查，产品出厂合格证、质量检查报告、规格牌号要齐全,进场后先要进行外观质量检查记录，同时按同炉批号、同种规格、同一进货时间每60t做一组复试试验，不足60t也做一组复试试验，复试合格后方可使用。4.1.4 地下钢筋直径18的钢筋（地上钢筋直径16）均采用机械连接，即采用滚轧直螺纹连接施工方法。操作人员必须经过培训，并持有培训合格证书。4.1.5 对弯钩机、切断机、套扣机、力矩扳手等器具进场必须经检测部门检查合格，并有合格证书。4.1.6 施工前根据本工程的特点，专业工长以书面形式向班组和操作工人作详细的书面交底。钢筋滚轧直螺纹机械连接操作人员要经过厂家培训，培训合格证书后方可上岗。4.1.7 做好工种间的交接检查记录，并要由交接工长签字认可。4.2.1 本工程所包括的钢筋规格如下：HPB235:(p6、8xlHRB335:12、14HRB4OO:14、16、18、20、22、25、28CRB550级：R5R6,R8xR9sRllo对所有进场及加工后的成品、半成品钢筋要分类型，分规格码放。4.2.2 绑扎用火烧丝：22#、20#火烧丝；直径12mm的钢筋采用22#的火烧丝，直径12mm的钢筋采用20#的火烧丝进行绑扎。4.2.3 垫块采用水泥砂浆垫块配合塑料垫块共同使用，地下室底板板底用40mm厚水泥砂浆垫块，地上外墙外保温采用水泥砂浆垫块，楼层顶板、墙、柱、梁选用塑料垫块。4.3机具准备4.3.1 成型机具钢筋机具机具名称型号台数钢筋切断机BQ-40G钢筋弯曲机GW-404台钢筋卷扬机JK-21台无齿锯6台电焊机BX3-300-24台电焊机BX3-5004台螺纹套丝机GY-408台4.3.2 手使器具：钢筋钩、后台制作弯曲扳子、小撬棍、脚手架、钢丝刷、粉笔、线坠、鼓风机、扫帚、钢卷尺、大剪子。5.施工方法和技术要求5.1 施工流水段划分5.1.1 各流水段划分示意本工程地下部分根据施工组织设计流水段划分原则，施工流水段的划分,详见下图：5.2 钢筋成型5.2.1 主筋成型：5.2.1.1 直螺纹连接接头钢筋下料用无齿锯按尺寸切割，不得采用切断机、气割下料，钢筋下料切断面要垂直于钢筋轴线，端头整齐，保证滚轧直螺纹接头质量。其余钢筋端头必须齐整，不能有翘曲、小马蹄，长度误差小于5mmo5.2.1.2 HPB235级钢筋均做180o弯钩，平直长度不小于3d,弯曲直径D不小于2.5d°（如图所示）5.2.1.3 HPB235级钢筋180。弯钩弯曲直径、平直长度HPB235级钢筋规格68l弯曲直径D（HIm）152025平直长度（mm）1824305.2.1.4 HRB335、HRB400级钢筋需做90o弯钩时，弯曲直径D不小于钢筋直径的5倍，见下图及附表：HRB335级钢筋弯曲直径钢筋直径（mm）1214161820222528弯曲直径（mm）60708090100IlO1301405.2.1.5 冷轧带肋钢筋钢筋末端可不制作弯钩。当钢筋末端需制作900或1800弯折时，钢筋的弯弧内直径不应小于钢筋直径的5D,尚应不小于受力钢筋的直径。5.2.1.6 地下室集水坑、电梯井处弯起钢筋135度弯折处的弯曲直径D,不小于5do5.2.1.7 HPB235级钢筋需在现场采用卷扬机调直，在卷扬机一侧做好标尺，控制伸长率3%内，防止超拉。5.2.2 箍筋成型:5.221箍筋端头应平直，不能有弯曲。因此用切断机下料时，根数不能多于5根,长度应统一，端头平整，发现端头不直或不平时调整切断机刀头。5.2.2.2弯钩角度，所有箍筋均制作135o弯钩,平直段长度IOdo本工程箍筋主要为8lx12、14等，其弯钩的平直长度分别为80mm、100mm、120mms140mmo1.1.23 箍筋加工，每制作一批时应先预制一构件，核对尺寸准确后，方可成批制作，所做成品必须方正，弯钩平直部分必须平行。（见下图）弯钩平直长度规格8l1214平直长度80mm100mm120mm140mm1.1.24 钩：本工程墙体拉钩的钢筋规格有6（p8、l,12,拉钩成型时一端作成90度弯钩，一端作成135度弯钩，其弯钩的平直部分长度为10倍的钢筋直径。（75mm、80mm、100mmx120mm）（见下图）拉钩平直长度规格681012平直长度75mm80mm100mrn120mm1.1.25 子筋制作：梯子筋主筋要比墙筋主筋直径大一规格，可以代替主筋绑扎，根据翻样尺寸焊接，梯子筋立筋之间的宽度和墙体立筋的的宽度相同上中下至少设3道墙体顶模筋顶模筋长度小于墙厚2mm,两端均分，端头用无齿锯切齐，顶模筋端头涂刷防锈漆。其余钢筋长度小于墙厚2mm,（见下图）竖向梯子筋的作用：控制墙厚、控制钢筋的排距、控制水平筋的间距、控制墙体的保护层厚度。水平梯子筋的作用：主要控制竖向钢筋的间距，根据墙体的厚度不同，可以周转使用。楼层梯子筋1.1.26 凳的制作：为了保证板的截面尺寸，在板筋与板抗负弯矩筋间加马凳，并与负弯矩筋绑扎牢固，马凳根据所使用部位的板厚、钢筋规格、直径及摆设的方向，计算好马凳的高度（马凳高度二板厚-2个保护层-3皮铁）。1.1.27 块地下室底板板底选用60mm×60mm×40廊厚水泥砂浆垫块，楼板、墙、柱、梁选用同钢筋保护层厚度相同的塑料垫块，外墙采用水泥砂浆垫块。钢筋保护层度构件名称基础底板地下外墙墙体梁板底部顶部外侧内侧保护层40354025202515厚度(mm)1.1.28 扎用火烧丝：绑扎大于直径12的钢筋采用20#火烧丝，小于12的钢筋采用22#火烧丝，火烧丝预先用无齿锯断好。绑扎N14的火烧丝断2截，绑扎14的钢火烧丝断3截。1.1.29 工完毕的钢筋要按钢筋的使用部位、规格、尺寸、数量进行分类标识，做到一目了然。5.3 钢筋的滚轧直螺纹连接5.3.1 钢筋要调直后下料，下料采用无齿锯，不得采用切割机、气割下料，切口断面应与钢筋轴线垂直，端头不得出现翘曲或马蹄形。5.3.2 加工滚轧直螺纹时，要用水溶性润滑液，不得不加润滑液直接套丝或使用机油做润滑液。5.3.3 加工滚轧直螺纹钢筋丝头的牙形、螺距等必须与连接套的牙形螺距一致，并经配套的量规检测合格，要求牙形饱满，无断牙、秃牙等缺陷，牙齿表面光洁，自检合格后的丝头要带上保护帽加以保护。5.3.4 质检人员要用牙形规、环规按规范规定数量抽查钢筋丝头的加工数量抽查钢筋丝头的加工质量，并填写钢筋直螺纹加工检验记录。5.3.5
