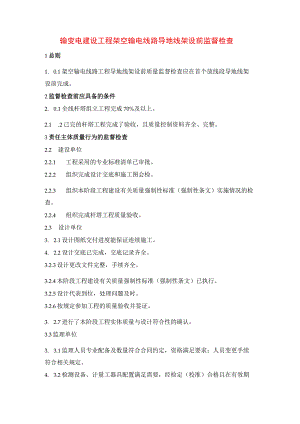

输变电建设工程架空输电线路导地线架设前监督检查.docx

输变电建设工程架空输电线路导地线架设前监督检查1总则1. 0.1架空输电线路工程导地线架设前质量监督检查应在首个放线段导地线架设前完成。2监督检查前应具备的条件2. 0.1全线杆塔组立工程完成70%及以上。2.1 .2已完的杆塔工程完成了验收，且质量控制资料齐全、完整。3责任主体质量行为的监督检查2.2 建设单位2.2.1 工程采用的专业标准清单已审批。2.2.2 组织完成设计交底和施工图会检。2.2.3 组织本阶段工程建设有关质量强制性标准（强制性条文）实施情况的检查。2.2.4 组织完成杆塔工程质量验收。2.3 设计单位3. 2.1设计图纸交付进度能保证连续施工。4. 2.2设计交底已完成，交底记录齐全。3.2.3设计更改文件完整，手续齐全。3.2.4本阶段工程建设有关质量强制性标准（强制性条文）已执行。3.2.5设计代表到位，处理问题及时。3.2.6按规定参加工程的质量验收并签证。3. 2.7进行了本阶段工程实体质量与设计符合性的确认。3.3监理单位3. 3.1监理人员专业配备及数量符合合同约定，资格满足要求；人员变更手续符合相关规定。4. 3.2检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。5. 3.3按规定对施工现场质量管理进行检查。6. 3.4对设定的工程质量控制点进行检查、见证或旁站监理3.3.5按规定完成报审（报验）文件的审核（审查或验收）。3.3.6对进场的工程材料、设备、构配件的质量进行检查验收，按规定进行见证取样3.3.7质量问题及处理台账完整。3.3.8本阶段应执行的工程建设有关质量强制性标准（强制性条文）实施情况已检查。3.3.9完成杆塔工程施工质量验收。3.3.10对本阶段工程质量提出评价意见。3.4 施工单位3. 4.1项目部组织机构健全，项目经理资格满足要求，专业人员配置满足工程实际需要；项目经理变更手续符合相关规定。4. 4.2特种作业人员持证上岗，质量检查员经培训合格。5. 4.3施工方案、作业指导书已报审，技术交底记录齐全。6. 4.4检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。7. 4.5按照检测试验计划进行了送检，台账完整。8. 4.6主要原材料、成品、半成品、构配件的跟踪管理台账完整。9. 4.7杆塔工程开工申请已审批。10. 4.8专业绿色施工措施已实施。11. 4.9本阶段工程建设有关质量强制性标准（强制性条文）已执行。12. 4.10施工验收中发现的不符合项已整改闭环。3.5 检验检测机构3.5.1检验检测机构（含现场试验室）已经监理、建设单位审核，审核内容包括检验检测机构是否取得市场监督管理部门等相关部门资质认定证书，检验检测能力范围是否涵盖被检测项目类别等。3.5.2检测人员资格符合规定。3.5.3检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。3.5.4检测依据正确、有效，检测报告及时、规范。4工程实体质量的监督检查4.1 自立式铁塔组立工程4.1.1 塔脚板与基础面的接触良好，地脚螺栓拧紧力矩满足设计要求及符合标准规定。4.1.2 主体结构部件齐全、镀锌表面质量良好,相邻主材节点间弯曲度不超标，螺栓紧固牢固，脚钉齐全。防松、防卸螺栓及防坠落装置安装满足设计要求。4.1.3 转角及终端塔倾斜、横担预拱满足设计要求。4.2 钢管电杆组立工程4.2.1钢管电杆外观质量检查合格。4.2.2钢管电杆顺直。4.2.3套接型式的钢管套接长度满足设计要求。4.2.4转角及终端塔倾斜、横担预拱满足设计要求。4.3 拉线塔组立工程4. 3.1塔脚板与基础面的接触良好，地脚螺栓紧固；钱接型式的钱接面转动无卡阻。5. 3.2主体结构部件齐全、镀锌表面质量良好,相邻主材节点间弯曲度不超标，螺栓紧固牢固，脚钉齐全。6. 3.3转角及终端塔倾斜满足设计要求。4.4 接地装置4.4.1接地装置与杆塔连接可靠。4. 4.2接地规格、埋深、焊接、防腐满足设计要求及符合标准规定。4.4.3接地阻抗值满足设计要求。5质量监督检测5. 0.1开展现场质量监督检查时，应对有关检测试验报告进行查验，必要时可进行验证性抽样检测。对监督检查中发现有突出质量问题、隐患或对工程安全有影响的重要部位、隐蔽工程，以及对检测成果存疑或与现场实际情况不符的，由具备资质的第三方检验检测机构独立进行检验检测，并出具结论性意见。
