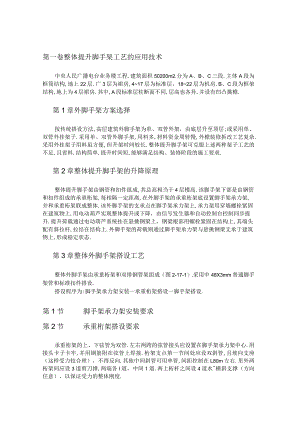

第一卷整体提升脚手架工艺的应用技术中央人民广播电台业务楼工程,建筑面积50200m2.分为A、B、C三段.主体A段为框筒结构,地上22层.广3层为裙房,417层为标准层，1822层为机房.B、C段为框架结构,地上为4层裙房.其中,A段标准层柱断面不同,层高也各异,并设有凹凸挑檐.第1章外脚手架方案选择按传统搭设方法,高层建筑外脚手架为单、双管外架，由底层升至顶层;或采用单、双管外挂架子.采用单、双管外脚手架,用料多,材料资金周转慢,外檐装修拆改工艺复杂.采用外挂架子用料虽方便,但升架时间较长.整体提升脚手架可克服上述两种架子工艺的不足,且省料,结构简单,提升时间短,能够满足结构、装修阶段的施工要求.第2章整体提升脚手架的升降原理整体提升脚手架由钢管和扣件组成,其总高相当于4层楼高.该脚手架下部是由钢管和扣件组成的承重桁架,每相隔一定距离,在外脚手架的承重桁架底设置脚手架承力架,并和承重桁架联成整体.该外脚手架的支承点在脚手架承力架上,承力架用穿墙螺栓紧固在建筑物上,用电动葫芦实现整体提升或下降，由信号发生器和自动控制台控制同步提升.提升荷载通过电动葫芦系统挂在悬挑钢梁上，钢梁根部用螺栓紧固在结构上,其端头配有斜拉杆,拉结在结构上.外脚手架的荷载则通过脚手架承力架与悬挑钢梁支承于建筑物上,形成稳定状态.第3章整体外脚手架搭设工艺整体外脚手架由承重桁架和双排钢管架组成（图2-17-1）.采用中48X3mm普通脚手架管和标准扣件搭设.搭设程序为:脚手架承力架安装一承重桁架搭设一脚手架搭设.第1节脚手架承力架安装要求第2节承重桁架搭设要求承重桁架的上、下弦管为双管.左右两跨的弦管接头应设置在脚手架承力架中心.用接头卡子卡牢,并用钢筋附在弦管上焊接.桁架支点第一节间处应设双斜管,且坡向支座（这样受力较合理），不得反向.其他中间斜管可用单管,间距控制在L80m左右.里外两桁架间应设3道剪刀撑,两端各I道，中间1道.两上桁杆之间设4道水"横斜支撑（方向任意），以保证受力的整体刚度.第3节双排钢管外脚手架的搭设要求外脚手架的立杆可由衍架处生根,共搭6步.每步L80m,约4层楼高.两排立杆间距800三,大横杆搭于两立杆内侧,小横杆用十字卡子扣于大横杆下面,并扣在立杆上,每个十字节点均设置扣件.外脚手架搭设完毕后在每跨桁架上方搭设1道十字剪刀撑，内侧立杆距建筑物约300mm,以满足装修使用.外脚手架每步均满铺脚手板,供施工和提升操作用.脚手板均用铅丝与钢管绑牢.外脚手架外围及底部必须满挂安全网，兜底安全网在靠墙一侧只留5cm空隙,以确保大件物品及人员不能溢出安全网.第4章外脚手架的提升第1节提升部分如图2-17-2所示,将电动葫芦21挂在结构悬挑钢梁11上,钢梁设有斜提杆与结构拉结,下端与脚手架承力架17连接.承力架和钢梁相距约2层结构.提升时松动承力架的螺栓24,电动葫芦转动,将脚手架承力架提高一层,完成一个层的提升.提升时间约L5h.提升机的选择及布置,承力架、钢梁、拉杆、结构预留孔及螺栓等,均通过计算确定.第2节控制部分整体提升脚手架自动控制台安装在外脚手架上,最多能控制30台提升机.其同步提升精确度为升差不大于5cm,满足脚手架整体提升的升差要求.信号部分直接与脚手架相联,脚手架上升时发出信号,经控制台处理后,控制各台提升机同步运转,达到自动控制的目的,形成一个完整的技术系统.第3节外脚手架的提升与下降外脚手架的提升与下降要求1 .提升前,悬挑钢梁及斜拉杆螺栓要紧固,逐台拉紧钢丝绳（以手感为准）.卸掉与脚手架承力架拉结的穿墙螺栓,检查外脚手架与结构拉结是否拆除,调整信号发生器为零,观察有无阻挡物,再开机提升.到位后紧固脚手架承力架螺栓,切断提升机电源,即可开始施工.再提高一层时,将另外一套悬挑钢梁,紧固在挂电动葫芦的上一层结构上,再按同样要求提升.如此作业直至顶层主体工程施工完毕,再反向进行,提升机逐层下降外脚手架,进行外装饰工程施工，降至地面后拆除2 .外脚手架提升与下降时,不得在其上施工，只允许提升操作的班组在外脚手架上操作.提升完毕并紧固脚手架承力架螺栓,此外脚手架与结构作好相应构造连接后,方允许正常施工.3 .如因特殊需要,整体提升脚手架要分片提升（尤其是要求单片提升或下降）时,须采取特殊措施,防止倾斜.中央人民广播电台业务楼工程的施工实践证明，整体升降脚手架适用于高层建筑,特别是层高不同,外挑檐异形的建筑,且提升时间短、劳动力省,能同时满足结构、装修工程的分段提升.对工程流水作业,加快进度有良好的促进作用.
