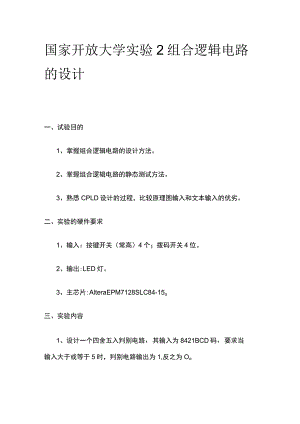

国家开放大学实验2组合逻辑电路的设计一、试验目的1、掌握组合逻辑电路的设计方法。2、掌握组合逻辑电路的静态测试方法。3、熟悉CPLD设计的过程，比较原理图输入和文本输入的优劣。二、实验的硬件要求1、输入：按键开关（常高）4个；拨码开关4位。2、输出:LED灯。3、主芯片:AlteraEPM7128SLC84-15o三、实验内容1、设计一个四舍五入判别电路，其输入为8421BCD码，要求当输入大于或等于5时，判别电路输出为1,反之为Oo2、设计四个开关控制一盏灯的逻辑电路，要求改变任意开关的状态能够引起灯亮灭状态的改变。（即任一开关的合断改变原来灯亮灭的状态）3、设计一个优先排队电路，其框图如下：排队顺序：A=I最高优先级B=I次高优先级C=I最低优先级要求输出端最多只能有一端为1，即只能是优先级较高的输入端所对应的输出端为。四、实验连线1、四位拨码开关连D3、D2、DLDO信号对应的管脚。OUT输出信号管脚接LED灯。2、四位按键开关分别连KLK2、K3、K4信号对应的管脚。OUT输出信号管脚接LED灯。3、A、B、C信号对应管脚分别连三个按键开关。输出A_OutsB_OutsC-Out信号对应的管脚分别连三个LED灯。(具体管脚参数由底层管脚编辑决定)五、参考原理图1、原理图，如图2-1所示：VHDL硬件描述语言输入：libraryieee;useieee.std_logic_1164.all;useieee.std_logic_signed.all;entitybcd_pjqisport(din:inintegerrange15downtoO;dout:outStdJogic);end;architectureaofbcd_pjqisbeginpl:processbeginifdin<5thendout<=,0'elsedout<=,l'endif;endprocesspl;end;2、原理图，如图2-2所示：VHDL硬件描述语言输入：libraryieee;useieee.std_logic_1164.all;entityled_controlisport(kOzklk2zk3JnStdJogic;y:outStdJogic);end;architectureoneofled_controlissignaldz:std_logic_vector(3downtoO);begindz<=k3&k2&kl&k0;pl:process(dz)begincasedziswhen,0000,=>y<=,0'whenn0001,=>y<=,l'whenn0011"=>y<=,0'when0010"=>y<=,l'when0110,=>y<=,0'when0111,=>y<=,l'when0101"=>y<=,0'whenn0100,=>y<='l'whenn1100"=>y<=,0'when1101"=>y<=,l'whennllll,=>y<=,0,;when1110"=>y<=,l'when"1010',=>y<=,0'when1011,=>y<=,l'whenn1001,=>y<=,0'whenothers=>y<=,X,;endcase;endprocesspl;endone;3、原理图，如图2-3所示：VHDL硬件描述语言输入：libraryieee;useieee.std_logic_1164.all;entityqueue_priorisport(azbzcinStdJogic;aoutzboutzcoutoutStdJogic);architectureoneofqueue_priorisbeginpl:processbeginifa='l,thenaout<=,l,;bout<=,01;cout<=,0'elsifb='l'thenaout<=,0'bout<=,l'cout<=,0'elsifc='l,thenaout<=,0'bout<=,01;cout<=,l,;elseaout<=,0'bout<=,0'cout<=,0'endif;endprocesspl;endone;六、实验报告要求1.对于原理图设计要求有设计过程。2、详细论述实验步骤。3、写一些对比两种硬件设计输入法的优劣的心得。
