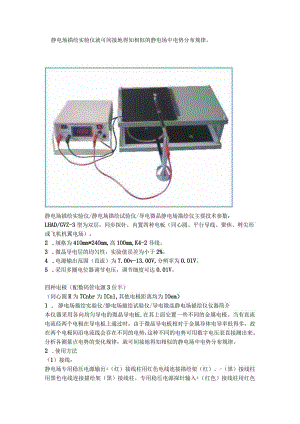

静电场描绘实验仪就可间接地得知相似的静电场中电势分布规律.docx

静电场描绘实验仪就可间接地得知相似的静电场中电势分布规律。静电场描绘实验仪/静电场描绘试验仪/导电微晶静电场描绘仪主要技术参数：LHAD/GVZ-3型为双层，同步探针，内置四种电板（同心圆、平行导线、聚焦、劈尖形或飞机机翼电场）。2 .规格为41Omm*24Omm,高100mm,K4-2导线。3 .微晶导电层的均匀性，实验值误差为小于2%。4 .电源输出范围（直流）为7.00v-13.00V,分辨率为0.01V。5 .采用多圈电位器调节电压，调节细度可达0.01V。四种电极（配数码管电源3位半）（同心圆R为7Cnbr为ICn1,其他电极距离均为IOem）1 .静电场描绘实验仪/静电场描绘试验仪/导电微晶静电场描绘仪仪器简介本仪器采用各向均匀导电的微晶导电板,在其上面安置一些不同的金属电极。当有直流电流经两个电极在导电板上通过时，由于微晶导电板相对于金属导体电导率低得多，故在两个电极间沿电流线会存在不同的电势，这种不同的电势可用数字电压表直接测出来。分析各测量点电势的变化规律，就可间接地得知相似的静电场中电势分布规律。2 .使用方法（1）接线：静电场专用稳压电源输出+（红）接线柱用红色电线连接描绘架（红）、-（黑）接线柱用黑色电线连接描绘架（黑）接线柱。专用稳压电源探针输入+（红色）接线柱用红色电线连接探针架连接线柱。将探针架好，并使探针下探头置于导电微晶电极上，启动开关，先校正，后测量。（2）测量:开启测量开关，如数字显字为OV,则移动探针架至另一电极上，数字显10V,一般常用10V,便于运算。然后纵横移动探针架，则电源电压表头显示读数随着运动而变化。如要测0v10V间的任何一条等势（位）线，一般可选0V10V间某一电压数据相同的810个点，再将这些点连成光滑的曲线即可得到此等势（位）线。（3）记录：实验报告都需要记录，以备学生计算或验证，对模拟法作深刻研究，则需在描绘架上铺平白纸，用橡胶磁条吸住，当表头显示读数认为需要记录时，轻轻按一下,即能清晰记下小点，一般所需记录电压请参阅讲义或由任课教师定夺，为实验清晰快捷，每等位线810点，然后连接即可。
