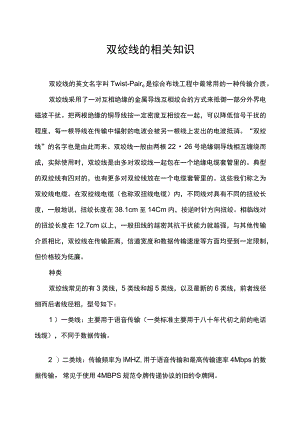

双绞线的相关知识双绞线的英文名字叫Twist-Pairo是综合布线工程中最常用的一种传输介质。双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。“双绞线”的名字也是由此而来。双绞线一般由两根2226号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。这些我们称之为双绞线电缆。在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14Cm内，按逆时针方向扭绞。相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。种类双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：1 ）一类线：主要用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。2 ）二类线：传输频率为IMHZ,用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。3 ）三类线：指目前在ANSl和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz,用于语音传输及最高传输速率为10Mbps的数据传输主要用于IOBASE-To4 ）四类线：该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T1OOBASE-To5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料,传输率为100MHZ,用于语音传输和最高传输速率为IOoMbPS的数据传输，主要用于IoOBASET和IoBASE-T网络。这是最常用的以太网电缆。6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（StructuralReturnLoss更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps卜7）六类线：该类电缆的传输频率为1MHz-250MHz,六类布线系统在200MHZ时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于IGbPS的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m,信道长度不能超过100m。目前，双绞线可分为非屏蔽双绞线(Utp=Unshildedtwistedpair)和屏蔽双绞线(Stp=Shieldedtwistedpair卜屏蔽双绞线电缆的外层由铝钳包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。非屏蔽双绞线电缆具有以下优点：(1)无屏蔽外套，直径小，节省所占用的空间；(2)重量轻，易弯曲，易安装；(3)将串扰减至最小或加以消除；(4)具有阻燃性；(5)具有独立性和灵活性，适用于结构化综合布线。在这两大类中又分100欧姆电缆，双体电缆，大对数电缆，150欧姆屏蔽电缆等。制作方法标准568B:橙白7,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕一8标准568A:绿白7,绿2,橙白3,蓝-4,蓝白5,橙6,棕白-7,棕一8568A和568B的区别：后者是前者的升级和完善，但是后者还处于草案阶段，包含永久链路的定义和六类标准。另外在综合布线的施工中，有着568A和568B两种不同的打线方式，两种方式对性能没有影响，但是必须强调的是在一个工程中只能使用一种打线方式。双绞线布线标准双绞线(TwistedPairwire,TP)是综合布线工程中最常用的一种传输介质。双绞线由两根2226号绝缘铜导线相互缠绕而成。把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波也会被另一根线上发出的电波抵消。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，如在局域网中常用的五类、六类、七类双绞线就是由4对双绞线组成的。在双绞线内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在13mm以内，按逆时针方向扭绞，相邻线对的扭绞长度在12.7cm以上。虽然双绞线与其他传输介质相比，在传输距离、信道宽度和数据传输速度等方面均受到一定的限制，但价格较为低廉，且其不良限制在一般快速以太网中影响甚微，所以目前双绞线仍是企业局域网中首选的传输介质。双绞线可分为非屏蔽双绞线(UnshieldedTwistedPair,UTP)和屏蔽双绞线(ShieldedTwistedPair,STP)两种。屏蔽双绞线在线径上要明显精过非屏蔽双绞线，而且由于它具有较好的屏蔽性能，所以也具有较好的电气性能。但由于屏蔽双绞线的价格较非屏蔽双绞线贵，且非屏蔽双绞线的性能对于普通的企业局域网来说影响不大，甚至说很难察觉，所以在企业局域网组建中所采用的通常是非屏蔽双绞线。不过七类双绞线除外,因为它要实现全双工10Gbps速率传输，所以只能采用屏蔽双绞线，而没有非屏蔽的七类双绞线。六类双绞线通常也建议采用屏蔽双绞线。一双绞线布线标准概述随着网络技术的发展和应用需求的提高，双绞线这种传输介质标准也得到了一步步的发展与提高。从最初的一、二类线，发展到今天最高的七类线，而且据悉这一介质标准还有继续发展的空间。在这些不同的标准中，它们的传输带宽和速率也相应得到了提高，七类线已达到600MHz,甚至1.2GHz的带宽和10Gbps的传输速率，支持千兆位以太网的传输。这些不同类型的双绞线标注方法是这样规定的，如果是标准类型则按CATX方式标注，如常用的五类线和六类线,则在线的外包皮上标注为CAT5、CAT6o而如果是改进版，就按Xe方式标注，如超五类线就标注为5e（字母是小写，而不是大写卜由于TlA和ISO两组织经常进行标准制定方面的协调所以TlA和ISO颁布的标准的差别不是很大。目前，在北美，乃至全球，在双绞线标准中应用最广的是ANSIEIATIA-568A和ANSI/EIA/TIA-568B（实际上应为ANSIEIAIA-568B.1,简称为T568B卜这两个标准最主要的不同就是芯线序列的不同，如图1所示。下面是对这个标准中规定的各双绞线类型的一些简单说明。一类线是ANSI/EIA/TIA-568A标准中最原始的非屏蔽双绞铜线电缆，但它开发之初的目的不是用于计算机网络数据通信，而是用于电话语音通信。二类线是ANSIEIATIA-568A和5。2类以级标准中第一个可用于计算机网络数据传输的非屏蔽双绞线电缆，传输频率为1MHz,传输速率达4Mbpso主要用于旧的令牌网。三类线是ANSIEIATlA-568A和ISO3类/B级标准中专用于IOBaSe-T以太网络的非屏蔽双绞线电缆，传输频率为16MHz,传输速度可达10Mbpso四类线是ANSI/ElAyTlA-568A和ISO4类/C级标准中用于令牌环网络的非屏蔽双绞线电缆，传输频率为20MHz,传输速度达16Mbpso主要用于基于令牌的局域网和10base-T1OObase-To五类线是ANSI/EIA/TIA-568A和ISO5类/D级标准中用于运行CDDl(CDDI是基于双绞铜线的FDDI网络刖快速以太网的非屏蔽双绞线电缆,传输频率为100MHz,传输速度达100Mbpso超五类线是ANSI/EIA/TIA-568B.1和ISO5类/D级标准中用于运行快速以太网的非屏蔽双绞线电缆，传输频率也为100MHz,传输速度也可达到IoOMbPs。与五类线缆相比，超五类在近端串扰、串扰总和、衰减和信噪比4个主要指标上都有较大的改进。六类线是ANSIEIAIA-568B.2和ISO6类/E级标准中规定的一种非屏蔽双绞线电缆，它也主要应用于百兆位快速以太网和千兆位以太网中。因为它的传输频率可达200-250MHz,是超五类线带宽的2倍，最大速度可达到1000Mbps,能满足千兆位以太网需求。超六类线是六类线的改进版，同样是ANSIEIATIA-568B.2和ISO6类/E级标准中规定的一种非屏蔽双绞线电缆，主要应用于千兆位网络中。在传输频率方面与六类线一样，也是200250MHz,最大传输速度也可达到1000Mbps,只是在串扰、衰减和信噪比等方面有较大改善。七类线是ISO7类/F级标准中最新的一种双绞线，它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所以它的传输频率至少可达500MHz,是六类线和超六类线的2倍以上，传输速率可达10Gbpso
