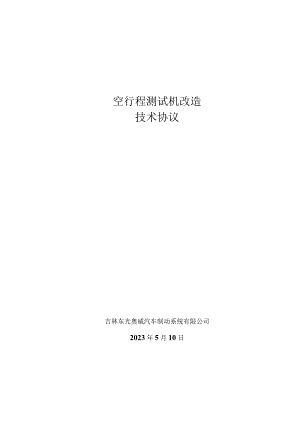

空行程测试机改造技术协议.docx

空行程测试机改造技术协议吉林东光奥威汽车制动系统有限公司2023年5月10日1、改造设备名称：空行程测试机2、改造设备数量：1台3、改造地点：奥威公司生产现场4、实现功能：增加制动灯传感器通断检测：检测电路通12V电压;原设备空行程检测起始点标准和空行程检测速度不变，推动控制阀杆，当BLS电压由O到12V,BTS电压由12到OV时，分别记录阀杆的位移值（与空行程检测同步进行），并判断位移值是否在给定的参数范围内，BLS和BTS位移上下限值可分别设置；阀杆以一定速度（可设定）返回，BLS电压由12V到0V,BTS电压由0到12V,分别记录阀杆的位移值，并判断位移值是否在给定的参数范围内，BLS和BTS位移上下限值可分别设置；去程和回程检测BLS和BTS均满足给定的位移上下限内，制动灯传感器通断合格，否则制动灯传感器通断不合格。以上改造，不得改变设备原功能。5、产品:ZS32产品。6、改造方案及要求：示意图改造制动灯传感器插头，在现有导线接口上安装导出块一个。其上四个铜极与导线接口内的四个针脚分别联通。在二夹升起，将工件定位到位后，伸缩气缸带动连接块伸出，将铜极与导出块上的四个铜极柔性连接（防止损坏制动灯传感器）。导线回路接通后，对制动灯传感器进行检测。检测完毕后，伸缩气缸缩回，二夹将工件重新放置于托盘上。托盘输送工件至下一工位，导出块在线尾处由操作者回收，重新使用。导出块50件。检测过程不许损坏制动灯传感器。工装调整方便，换件快捷。7、调试验收：调试时用户提供产品2套。调试后产品正常连续运转不少于8小时后，可进行验收。验收时按照本技术文件执行。8、乙方提供资料：提供纸质的设备改造使用说明书，机械图纸2份。源程序电子版和机械图纸电子版U盘一份。9、售后服务：乙方免费提供12个月技术支持和永久的技术咨询服务，保修期为一年。10、附则：制造厂商对用户提供的一切资料负有保密责任，未经用户许可，不能向第三方透露。如违约，用户保留索赔权力。
