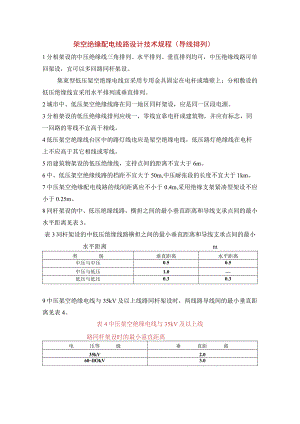

架空绝缘配电线路设计技术规程（导线排列）1分相架设的中压绝缘线三角排列、水平排列、垂直排列均可，中压绝缘线路可单回架设，宜可以多回路同杆架设。集束型低压架空绝缘电线宜采用专用金具固定在电杆或墙壁上；分相敷设的低压绝缘线宜采用水平排列或垂直排列。2城市中、低压架空绝缘线路在同一地区同杆架设，应是同一区段电源。3分相架设的低压绝缘线排列应统一，零线宜靠电杆或建筑物，并应有标志，同一回路的零线不宜高于相线。4低压架空绝缘线台区中的路灯线也应是架空绝缘电线，低压路灯绝缘线在电杆上不应高于其它相线或零线。5沿建筑物架设的低压绝缘线，支持点间的距离不宜大于6m。6中、低压架空绝缘线路的档距不宜大于50m,中压耐张段的长度不宜大于1km。7中压架空绝缘配电线路的线间距离应不小于0.4m,采用绝缘支架紧凑型架设不应小于0.25m。8同杆架设的中、低压绝缘线路，横担之间的最小垂直距离和导线支承点间的最小水平距离见表3。表3同杆架设的中低压绝缘线路横担之间的最小垂直距离和导线支承点间的最小水平距离m类别垂直距离水平距离中压与中压0.50.5中压与低压1.0低压与低压0.30.39中压架空绝缘电线与35kV及以上线路同杆架设时，两线路导线间的最小垂直距离见表4。表4中压架空绝缘电线与35kV及以上线路同杆架设时的最小垂直距离电压等级垂直距离35kV2.060llOkV3.010中压架空绝缘线路的过引线、引下线与邻相的过引线、引下线及低压线路的净空距离不应小于0.2mo中压架空绝缘电线与电杆、拉线或构架间的净空距离不应小于0.2m。11低压架空绝缘导线与电杆、拉线或构架的净空距离不应小于0.05m。
