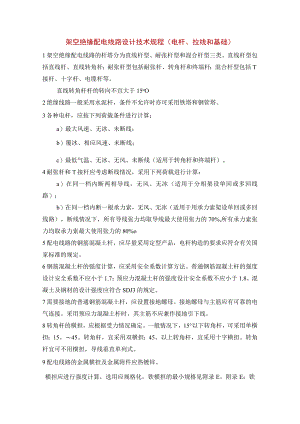

架空绝缘配电线路设计技术规程（电杆、拉线和基础）.docx

架空绝缘配电线路设计技术规程（电杆、拉线和基础）1架空绝缘配电线路的杆塔分为直线杆型、耐张杆型和混合杆型三类。直线杆型包括直线杆、直线转角杆；耐张杆型包括耐张杆、转角杆和终端杆；混合杆型包括T接杆、十字杆、电缆杆等。直线转角杆杆的转向不宜大于15oO2绝缘线路一般采用水泥杆，条件不允许时亦可采用铁塔和钢管塔。3各种电杆，应按下列荷载条件进行计算：a）最大风速、无冰、未断线；b）覆冰、相应风速、未断线；c）最低气温、无冰、无风、未断线（适用于转角杆和终端杆）。4耐张杆和T接杆应考虑断线情况，采用下列荷载进行计算：a）在同一档内断两相导线，无风、无冰（适用于分相架设单回或多回线路）；b）在同一档内断一根承力索，无风、无冰（适用于用承力索架设单回或多回线路），断线情况下，所有导线张力均取导线最大使用张力的70%,所有承力索张力均取承力索最大使用张力的80%o5配电线路的钢筋混凝土杆，应尽量采用定型产品，电杆构造的要求应符合有关国家标准的规定。6钢筋混凝土杆的强度计算，应采用安全系数计算方法。普通钢筋混凝土杆的强度设计安全系数不应小于1.7；预应力混凝土杆的强度设计安全系数不应小于1.8。混凝土及钢材的设计强度应符合SDJ3的规定。7需要接地的普通钢筋混凝土杆，应设置接地螺母。接地螺母与主筋应有可靠的电气连接。采用预应力混凝土杆时，其主筋不应兼作接地引下线。8转角杆的横担，应根据受力情况确定。一般情况下，15°以下转角杆，可采用单横担；15。45。转角杆，宜采用双横担；45。以上转角杆，宜采用十字横担。转角杆宜可不用横担，导线垂直单列式。9配电线路的金属横担及金属附件应热镀锌。横担应进行强度计算，选用应规格化，铁横担的最小规格见附录E。附录E：铁横担的最小规格线路电压高压低压铁横担<63×5<50×510拉线应采用镀锌钢绞线，其强度设计安全系数应不小于2,最小规格不小于35mm2oH拉线应根据电杆的受力情况装设。拉线与电杆的夹角宜采用45°,如受地形限制，可适当减少，但不应小于30°。跨越道路的拉线，对路面中心的垂直距离不应小于6m,对路面的垂直距离不应小于4.5m,拉桩杆的倾斜角宜采用10°20°。12跨越电车行车线的水平拉线，对路面中心的垂直距离，不应小于9m。13钢筋混凝土电杆的拉线从导线之间穿过时，必须装设拉线绝缘子或采取其它绝缘措施，拉线绝缘子距地面不应小于2.5m。14拉线棒的直径应根据计算确定，但其直径不应小于16mmo拉线棒应热镀锌。严重腐蚀地区，拉线棒直径应适当加大24mm或采取其它有效的防腐措施。15电杆基础应结合当地的运行经验、材料来源、地质情况等条件进行设计。16电杆的埋设深度，应进行倾覆稳定验算，单回路的配电线路，电杆最小埋设深度见表5。表5电杆的最小埋设深度m杆高8.09.010.011.012.013.015.018.0埋深1.51.61.71.81.92.02.32.63.0遇有土松软、流沙、地下水位较高等情况时，应做特殊处理。17电杆基础的上拔及倾覆稳定安全系数不应小于下列数值：a）直线杆，1.5；b）耐张杆，1.8；c）转角杆、终端杆，2.0o18钢筋混凝土基础的强度设计安全系数不应小于1.7,预制基础的混凝土标号不宜低于200号。19绝缘配电线路采用铁塔或非定型产品混凝土杆时，可按SDJ3执行。
