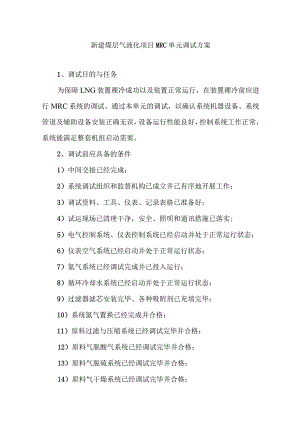

新建煤层气液化项目MRC单元调试方案1、调试目的与任务为保障LNG装置裸冷成功以及装置正常运行，在装置裸冷前应进行MRC系统的调试。通过本单元的调试，以确认系统机器设备、系统管道及辅助设备安装正确无误，设备运行性能良好，控制系统工作正常，系统能满足整套机组启动需要。2、调试前应具备的条件1）中间交接已经完成；2）系统调试组织和监督机构已成立并已有序地开展工作；3）调试资料、工具、仪表、记录表格已准备好；4）试运现场已清理干净，安全、照明和通讯措施已落实;5）电气控制系统、仪表控制系统已经启动并处于正常运行状态；6）仪表空气系统已经启动并处于正常运行状态；7）氮气系统已经调试完成并已投入运行；8）循环冷却水系统已经启动并处于正常运行状态；9）过滤器滤芯安装完毕、各种吸附剂已充填完毕；10）系统氮气置换已经完成并合格；11）原料过滤与压缩系统已经调试完毕并合格；12）原料气脱酸气系统已经调试完毕并合格；13）原料气脱硫系统已经调试完毕并合格；14）原料气干燥系统已经调试完毕并合格；15）原料气脱汞系统已经调试完毕并合格；16）低温单元和MRC单元的干燥已经调试完毕并合格;17）所采购的乙烯、丙烯、丁烷、戊烷、液氮已经全部到位；18）确认本系统试运不影响其他系统的正常运行。3系统调试（1）配比操作D冷剂卸车操作液氮卸车:按液氮贮槽操作规程的要求对贮槽进行预冷，并按操作规定来连接液氮槽车与贮槽之间的管道，然后将液氮卸到液氮贮槽内。乙烯卸车：按乙烯贮槽操作规程的要求对贮槽进行预冷，并按操作规定来连接乙烯槽车与贮槽之间的管道，然后将乙烯卸到乙烯贮槽内。丙烯卸车：开启VNIl02阀组，对丙烯贮槽充压到Ibarg,打开Vl109和VlIIO阀组对卸车液相和气相管道进行置换，检测置换后气相和液相卸车管道的氧含量，小于1%为合格；关闭V1109A>VlllOA,再关闭氮气进气阀组VN1102,之后将气相和液相管道与丙烯槽车相连接牢固，打开V1109A>VlllOA,再打开V1114A、V1114B对丙烯贮槽进行泄压，压力至0.Ibarg时关闭VU14A、V1114B阀。打开丙烯槽车上的气相和液相阀门，通过两管道使贮槽与槽车之间的压力平衡。打开V1113,待VU13能够放出液态丙烯时关闭该阀门。按丙烯卸车泵的操作规程要求启动丙烯卸车泵，将丙烯槽车内的液体泵入丙烯贮槽内。密切观测丙烯贮槽内的液位变化，液位到达5700580Omm时，停丙烯卸车泵。关闭V1109A、V1109BVlIloA阀，关闭丙烯贮槽上的液相、气相阀门，卸下液相和气相连接软管。关闭V1U2阀门,打开V1109C、V1110CV1113阀门，将丙烯卸车泵前后管道内的液体排空，之后关闭VllIOB>V1113阀门。丙烯卸车时的注意事项：丙烯卸车泵启动前，应将该泵的液位联锁投入，防止丙烯贮槽过量灌装。丙烯降压后即为低温液体或汽化的气体，从VH09C、VIUOC、VU13阀门排放时，要注意防止丙烯冻伤。正丁烷卸车：开启VNlIo4阀组，打开PCVUo1,对正丁烷贮槽充压到Ibarg,打开V1122和V1123阀组对卸车液相和气相管道进行置换，检测置换后气相和液相卸车管道的氧含量，小于1%为合格；关闭V1122A>V1123A,再关闭氮气进气阀组VN1104,之后将气相和液相管道与正丁烷槽车相连接牢固，打开V1122A>V1123A,再打开V1127A、V1127B对异戊烷贮槽进行泄压,压力至Slbarg时关闭V1127A、V1127B阀。打开正丁烷槽车上的气相和液相阀门，通过两管道使贮槽与槽车之间的压力平衡。打开VII26、待V1126能够放出液态正丁烷时关闭该阀Jo按正丁烷卸车泵的操作规程要求启动正丁烷卸车泵，将正丁烷槽车内的液体泵入正丁烷贮槽内。密切观测正丁烷贮槽内的液位变化，液位到达57005800mm时，停正丁烷卸车泵。关闭V1122A、V1122B>V1123A阀，关闭正丁烷贮槽上的液相、气相阀门，卸下液相和气相连接软管。关闭V1125阀门,打开V1122C、V1123CV1126阀门,将正丁烷卸车泵前后管道内的液体排空，之后关闭V1123B>V1126阀门。正丁烷卸车时的注意事项:正丁烷卸车泵启动前，应将该泵的液位联锁投入，防止正丁烷贮槽过量灌装。正丁烷降压后即为低温液体或汽化的气体，从V1122C、V1123C>V1126阀门排放时，要注意防止正丁烷冻伤。异戊烷卸车：开启VNl106阀组，打开PCVl102,对异戊烷贮槽充压到Ibarg,打开V1135和V1136阀组对卸车液相和气相管道进行置换，检测置换后气相和液相卸车管道的氧含量，小于1%为合格；关闭V1135A>V1136A,再关闭氮气进气阀组VN1106,之后将气相和液相管道与异戊烷槽车相连接牢固，打开V1135A>V1136A,再打开V1140A、V1140B对异戊烷贮槽进行泄压，压力至Slbarg时关闭VU40A、V1140B阀。打开异戊烷槽车上的气相和液相阀门，通过两管道使贮槽与槽车之间的压力平衡。打开VIl39、待V1139能够放出液态异戊烷时关闭该阀Jo按异戊烷卸车泵的操作规程要求启动异戊烷卸车泵，将异戊烷槽车内的液体泵入异戊烷贮槽内。密切观测异戊烷贮槽内的液位变化，液位到达57005800mm时，停异戊烷卸车泵。关闭VU35A、V1135BV1136A阀，关闭异戊烷贮槽上的液相、气相阀门，卸下液相和气相连接软管。关闭V1138阀门,打开V1135C、V1136CV1139阀门,将异戊烷卸车泵前后管道内的液体排空，之后关闭V1136B、V1139阀门。异戊烷卸车时的注意事项：异戊烷卸车泵启动前，应将该泵的液位联锁投入，防止异戊烷贮槽过量灌装。异戊烷降压后即为低温液体或汽化的气体，从VU35C、V1136C>VU39阀门排放时，要注意防止异戊烷冻伤。2）冷剂配比操作 根据工程配管设计，计算出MRC系统的机器、设备、管道的总容积，包括从MRC压缩机出口到液化冷箱内FV0811ABFV0821A/B阀前的高压侧容积,FVO811AB>FVO821A/B出口到MRC压缩机进口的低压侧容积。 根据容积计算出MRC的总质量，分别计算出MRC中甲（净化煤层气）、乙烯、丙烯、液氮、正丁烷、异戊烷的质量。3）裸冷时配比低温单元的裸冷既可以采用液氮也可以采用混合冷齐I，如果采用混合冷剂裸冷时，仅采用氮组分作为MRC制冷剂配比。其操作步骤：全开VNllOI阀组，全开VIIOlA、VllOlB,缓慢开FVllOl控制阀,让氮气通过FICQ-1101孔板流量计，进入S1104冷剂配比罐，当S1105冷剂配比罐的压力达到5barg时，打开VIl48、V1149阀让氮气进入MRC系统（手动微开MRC压缩机的回流旁通阀），直到规定质量的80%的氮气全部进入MRC系统，之后关闭氮气阀FVllOl阀组。注意：设定FVIlOl控制阀的开度，使氮气流量位于1223的流量计量范围内。4）全系统调试时配比全系统调试时采用下列物种组分作为MRC制冷剂配比,随着操作过程的进行，逐渐按下列顺序将这些组分加入MRC系统。如果是采用MRC裸冷，则在全系统调试前，应检查和记录MRC系统的压力和温度，用AIA-IlOl分析其组成，计算出MRC系统中的氮的质量。氮气配比：全开VNIIol阀组，全开VIlolA、VllOlB,缓慢开FVllol控制阀，让氮气通过FICQ-Ilol孔板流量计，进入S1104冷剂配比罐，当S1105冷剂配比罐的压力达到5barg时，打开VII48、V1149阀让氮气进入MRC系统（手动微开MRC压缩机的回流旁通阀），直到需补充的氮气全部进入MRC系统,之后关闭氮气阀FVIlol阀组。注意事项：在DCS上设定FVllOl控制阀的开度（在以后的操作中，只要该阀打开，即为此开度），使氮气流量位于1223的流量计量范围内。在正常操作时，始终保持VN1101A>VllOlB阀的开度（VNlIOlC处于关闭状态）。只有在装置停车检修时,才将该阀组切换成VNnOIA、VNIlOlB关闭、VN1101C开启的状态。在正常操作时，Vn48、VU49阀始终保持开启。甲烷配比：装置的脱汞单元粉尘过滤器及之前的单元均处于正常工作状态，使原料煤层气得到净化，这样才能使净化煤层气作为甲烷来进行配比制冷剂。其操作步骤:打开V0615A、V0615B阀（V0615C关闭）,打开V1104,缓慢开FVl102控制阀，让净化煤层气通过FICQ-1102孔板流量计，使净化煤层气进入S1105冷剂配比罐，然后打开V1148>V1149阀门，直到需补充的净化煤层气全部进入MRC系统，之后关闭净化煤层气配比阀FV1102o注意事项：在DCS上设定FVlI02控制阀的开度（在以后的操作中，只要该阀打开，即为此开度），使氮气流量位于1/2-2/3的流量计量范围内。在正常操作时，始终保持VN0615A、V0615B阀的开度（VNo615C处于关闭状态）。只有在装置停车检修时，才将该阀组切换成VN0615AVN0615B关闭、VN0615C开启的状态。乙烯配比：按乙烯贮槽操作规程的规定要求，将乙烯贮槽的工作压力调整到4bargo其操作步骤：打开乙烯贮槽上的液相和气相管路上的阀门，使之与乙烯汽化器EllOl相连接。打开V1105>V1108阀,缓慢开FVIlO3控制阀,让乙烯通过FICQ-1103孔板流量计，使乙烯进入S1105冷剂配比罐，然后打开V1148>V1149阀门，直到需补充的乙烯全部进入MRC系统，之后关闭乙烯配比阀FV1103o注意事项：在DCS上设定FVlI03控制阀的开度（在以后的操作中，只要该阀打开，即为此开度），使乙烯流量位于1223的流量计量范围内。在正常操作时，始终保持乙烯贮槽上的液相和气相管路上的阀门，使之与乙烯汽化器EllOl相连接。只有在装置停车检修时才关闭液相和气相管路上的阀门。在正常操作时，始终保持VIlO5、V1108的开度。丙烯配比：其操作步骤:全开VlII5、V1116AV1117V1120AB>V1121阀，缓慢开FVIIO4控制阀，让丙烯通过FlCQ-1104孔板流量计，再通过Vl121B进入PRG-IIll管道，直到需补充的丙烯全部进入MRC系统，之后关闭丙烯配比阀FV1104o注意事项：在DCS上设定FVn04控制阀的开度（在以后的操作中，只要该阀打开，即为此开度），使丙烯流量位于1223的流量计量范围内。在夏季高温时，丙烯配比流路也可为：S1102丙烯贮槽-VIII5-Vl116fAllOl丙烯干燥器-VUr7一FV1104V1121S1105冷剂配比罐。正丁烷配比：其操作步骤:全开VlI28、V1129>V1130>V1133阀,缓慢开FVl105控制阀，让正丁烷通过FICQ-1105孔板流量计，再通过Vl134B进入PRG-IUl管道，直到需补充的正丁烷全部进入MRC系统，之后关闭正丁烷配比阀FV1105o注意事项：在DCS上设定FVnO5控制阀的开度（在以后的操作中，只要该阀打开，即为此开度），使正丁烷流量位于1/2-2/3的流量计量范围内。在夏季高温时，正丁烷配比流路也可为：S1103正丁烷贮槽fVU28-VU29-AU02正丁烷干燥器一V1130FV1105V1133V1134B->S1104B冷剂配比罐-V1148fV1149-PRG-Ull管道。©异戊烷配比：其操作步骤：全开VII41、V1142>V1143>V1147B阀,缓慢开FVl106控
