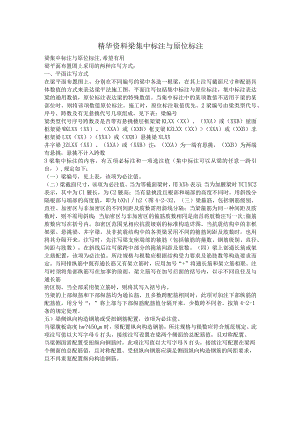

精华资料梁集中标注与原位标注梁集中标注与原位标注,希望有用梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。2梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KLXX（XX）、（XXA）或（XXB）屋面框架梁WKLXX（XX）、（XXA）或（XXB）框支梁KZLXX（XX）>（XXA）或（XXB）非框架梁LXX（XX）>（XXA）或（XXB）悬挑梁XLXX井字梁JZLXX（XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，）,规定如下：（一）梁编号，见上表，该项为必注值。（二）梁截面尺寸，该项为必注值。当为等截面梁时，用hXb表示；当为加腋梁时YClXC2表示，其中为Cl腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为bXhlh2（图4-2-32。（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次;箍筋肢数应写在括号内。加密区范围见相应抗震级别的标准构造详图。当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。（四）梁上部通长筋或架立筋配置，该项为必注值。所注规格与根数应根据结构受力要求及筋肢数等构造要求而定。当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相联。注写时须将角部纵筋写在加事的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。当全部采用架立筋时，则将其写入括号内。当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“：”将上部与下部纵筋配筋值分隔开来，少数跨不同者，按第4-2-1条的规定处理。五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。当梁腹板高度hw?45Omm时，须配置纵向构造钢筋，所注规格与根数应符合规范规定。此项注写值以大写字母G打头，接续注写设置在梁两个侧面的总配筋值，且对称配置。当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N打头，接续注写配置在梁两个侧面的总配筋值，且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间距要求，且不再重复配置纵向构造钢筋。注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。2、当为梁侧面受扭纵向钢筋时，在搭接长度为Ii或lie（抗震）；其锚固长度为Ia或Iaeo（个人觉得非框架的用Xd,框架用li,Ia,抗震的加个e）（六）梁顶面标高高差，该项为选注值。梁顶面标高高差，系指相对于结构层楼面标高的高差值,对于位于结构夹层的梁,则指相对于结构夹层楼面标高的高差。有高差时，须将其写入括号内，无高差时不注。4梁原位标注的内容规定如下：（一）梁支座上部纵筋，该部位含通长筋在内的所有纵筋：1、当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。2、当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角部纵筋写在前面。3、当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座一边标注配筋值，另一边省去不注。注：1、对于支座两边不同配筋值的上部纵筋，宜尽可能选用相同直径（不同根数），使其贯穿支座，避免支座两边不同直径的上部纵筋均在支座内锚固。2、对于以边柱、角柱为端支座的屋面框架梁，当能够满足配筋截面面积要求时，其梁的上部钢筋应尽可能只配置一层，以避免梁柱纵筋在柱顶处因层数过多、密度达大导致不方便施工和影响混凝土浇筑质量。
