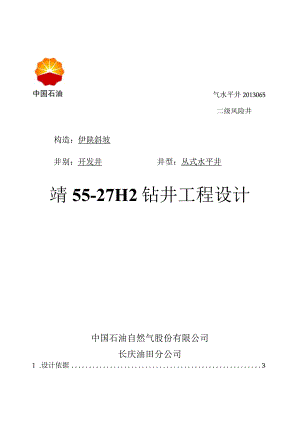

中国石油气水平井2013065二级风险井构造：伊陕斜坡井别：开发井井型：丛式水平井靖55-27H2钻井工程设计中国石油自然气股份有限公司长庆油田分公司1 .设计依据31.1 钻井工程设计依据31.2 钻井工程设计的基本数据：3地理概况31.4水平井靶点数据：41.5地质分层与压力预报4L6本井设计井控风险级别：61.7地质技术要求62 .技术指标及质量要求72.1 井身质量及技术要求72.2 固井质量要求72.3 3钻井工艺技术要求72.4 防腐要求73 .工程设计83.1 井身结构设计83.2 钻机选型及钻井主要设备93.3 钻具组合H3.4 钻井液设计123.5 钻头及钻井参数设计153.6 油气井压力限制163.7 油气层爱护设计193.8 固井设计203.9 各次开钻或分井段施工重点要求243.10 .地层漏失试验263.11 完井设计273.12 钻井进度安排284 .健康、平安与环境管理3041301. 2健康、平安与环境管理体系要求304. 3岗位配置要求315. 4健康管理要求316. 5'K2is327. 6环境管理要求355 .完井提交资料365.1 完井提交资料366 .附则376.1 特殊施工作业要求377 .附件377.1 井身剖面设计参数377.2井身剖面设计结果381.设计依据1.1 钻井工程设计依据2013年长庆油田钻采工程方案、靖55-27H2水平井钻井地质设计、长庆油田石油与自然气钻井井控实施细则及相关的行业标准、法律法规等。1.2 钻井工程设计的基本数据：构造名称伊陕斜坡地理位置内蒙古鄂尔多斯市乌审旗苏力德镇塔来乌素村井口坐标纵(X)：4245412.OOm地面海拔1210.5m横(Y)：19319385.OOm补心距6.Om钻井目的通过水平井开发，提高其单井产量和经济效益。井别开发井井型水平井目的层位合1JnL8F完钻井深4812m靶前距500m水平段长度1500m设计方位185°磁偏角-2.57°完井方式4犷套管不固井完井注：1)井口坐标、地面海拔依据现场实测状况作修正。2)该井为丛式水平井，钻机就位后，应复测地面海拔及井口坐标，并依据大门方向，确定合理的施工依次，依据拖距，计算实际井口坐标，修正好剖面后方可施工。1.3地理概况靖55-27H2井位于内蒙古鄂尔多斯市乌审旗苏力德镇塔来乌素村，靖55-27H2设计井口横坐标Y(In)19319385.00m,纵坐标X(In)4245412.00m；设计地面海拔为1210.5m,补心高6.Om(参考值)，构造位置为鄂尔多斯盆地伊陕斜坡。靖55-27H2井位于苏里格气田苏东南区，去往井场的交通非常便利，通讯较畅通。靖55-27H2井位于陕179井区，盒仆段有利含气范围内，有效砂体呈近南北向展布，东西向延长存在肯定的范围。1.4 水平井靶点数据:坐标横坐标Y(m)纵坐标X(m)海拔(m)备注井口坐标（八）1931938542454121216.50补心海拔入靶位置(B)193193414244914-1815.6水平段30Om处(C)193193154244615-1819.4水平段60Om处(D)193192894244316-1823.2水平段90Om处(E)193192634244017-1827.0水平段120Om处(F)193192374243718-1830.8水平段150Onl处(G)193192114243420-1834.61. 5地质分层与压力预报地质分层数据(预料垂深)：靖55-27112地层设计数据表地层时代设计地层(m)风险提示界系统组底界深度底界海拔地层厚度新生界第四系59.11157.453.1未固结松散黄土、沙土防坍塌中生界白垩系志丹统洛河组309.1907.4250.0防斜、卡、区域水层侏罗系中统安定组389.1827.480.0防卡、底部为区域水层直罗组636.5580.0247.4防卡、底部为区域水层下统延安组870.4346.1233.9防卡、防地层出水一叠系上统延长组1861.5-645.0991.1防地层出水中统纸坊组2150.7-934.2289.2泥岩段防坍塌下统和尚沟组2245.2-1028.794.5防坍塌、防漏刘家沟组2509.7-1293.2264.5底部防漏古生界二叠系上统石千峰组2768.9-1552.4259.2中上部井段防坍塌中统石盒子组3046.5-1830.0277.6防坍塌下统山西组3154.0-1937.5111.5防坍塌油藏特性及压力、有毒有害气体预报：陕179区块盒a气藏气层原始地层压力一般介于2529MPa,预料井点目的层原始地层压力约28MPa,但不解除局部异样高压的可能；区块内FfcS含量一般为073.74mgA但也不解除在该井区出现H2S且异样偏高的可能。钻井过程中，加强平安，留意防止井喷与中毒事务发生。靖55-27H2、H2水平井所在的陕179区块地层三压力剖面可参考召36井地层三压力剖面。召36井地层三压力剖面2500260027002800290030003100320033003400深度()2.51.5O«彝K出召36井地层三压力剖面图若钻遇漏失层要进行承压堵漏和试压，否则不能接着钻进；钻井队配备不少于3台便携式“四合一”(可检测硫化氢、一氧化碳、可燃气体和氧气)检测仪，并定期进行校验。在施工过程中特殊留意加强对S、CO等有毒有害气体的录井检测及防范，落实各项井控措施，按要求检测H2S、CO气体，若HzS含量大于75mgg3(10ppm),应严格执行SY/T50872005含硫化氢油气井平安钻井举荐作法，做好相应的平安应急措施，防止意外事故发生。现场人员严格依据公司井控有关规定和钻井平安操作规范坚决处理，并书面通知钻井队长及甲方监督，确保人身平安。1.6. 井设计井控风险级别：二级风险井1.7. 质技术要求1.8. 1斜井段资料录用要求1.9. 1.1钻时、气测、岩屑录井从石千峰组底界以上20m起先至井底，要求钻时、气测每0.5In一个点，岩屑录井每Im一个点；1.10. 1.2泥浆性能要求：采纳低固相、低失水，防坍塌，防污染的优质泥浆。在钻开气层过程中，加强气层爱护；1. 7.1.3石千峰底界20米以上起先测随钻自然伽玛。1.7. 1.4测井：采纳5700测井系列标准测井(1：500)双侧向、自然伽玛、自然电位、数字声波、井径、井斜。综合测井(1：200)双侧向、数字声波、自然伽马、自然电位、井径。固井质量检查测井声幅(CBL).变密度(VDL).自然伽马、磁定位。1.7. 2水平段资料录用要求1.7.2. 1从入靶点起先要求钻时、气测每0.5In一个点，岩屑录井每Im一个点；1.7.2.2钻井液性能要求：采纳低损害、低固相、低失水，防坍塌的优质泥浆。在钻开气层过程中，加强气层爱护；1.7.2.3水平段测随钻伽玛。2技术指标及质量要求2.1 井身质量及技术要求井段（m）全角改变率（°30m）井斜角（°）表层2-10002.12-20002.73一造斜点2.022.2 固井质量要求2.2.1表层套管应封固上部易垮塌层、水层及漏层。表层固井水泥浆返至地面，管内留10-20m水泥塞，固完表层井口必需回填，校正固定好井口。2.2.2技术套管固井：双级固井，全井段封固，水泥返至井口。2.2.3正确安放套管扶正器，确保套管居中。2.2.4固井质量一次合格。2.3钻井工艺技术要求靖55-27H2井直井段预料钻至上石盒子组合适深度（以实际钻井工程设计为准）干脆开窗造斜，入靶后对斜井段进行电测，依据电测说明校正水平段轨迹。造斜段及水平段在钻至盒8段地层时，加强地层对比，卡准气层顶界，水平段钻井过程中加强随钻测量及分析，刚好调整轨迹。2.3.3水平段靶点纵向漂移误差限制在±1.Om,入靶点及水平段平面上摇撰幅度限制在±20m以内。2.3.4钻井过程中应加强气层爱护，要取全取准各项资料。2. 3.5随时参考旁边新井的资料，以指导该井的钻探。2. 4防腐要求依据2013年长庆油田钻采方案要求，执行项目组防腐设计。3.工程设计3.1井身结构设计井身结构设计示意图346.Omm钻头X50Om273.Omm表套×500m215. 9mm 钻头 X 3312m177. 8mm 技套 X 3310m241.3mm钻头X255Om造斜点：2550m井身结构设计数据:钻井井段井眼尺寸套管水泥返高井径(mm)井深(m)垂深(m)井斜角(°)管径(mm)下深(m)一开346.00-500500.000.00273.0500地面二开241.3500-25502550.000.00一215.92550-33123032.1089.27177.83310水泥返至井口三开152.43312-48123051.1089.27114.32820-4807一注:表层套管应封固上部易垮塌层、水层及漏层，进入稳定地层30m以上。且表层套管下深不小于500m。3. 2钻机选型及钻井主要设备举荐运用ZJ50以上钻机,详细设备参数如下表所示。序号名称型号数量备注-钻机ZJ501二井架JJ315/45-K1底座高6m提升系统绞车JC-50DB1天乍TC1-3151游动滑车YC-3151大钩DG-3151水龙头SL-450-5
