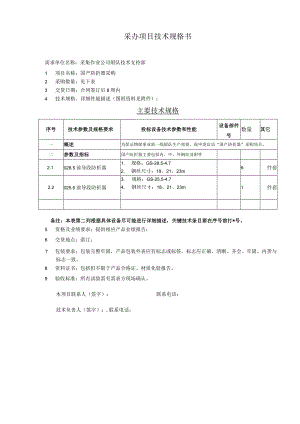

采办项目技术规格书.docx
采办项目技术规格书需求单位名称：采集作业公司船队技术支持部1 项目名称：国产防折器采购2 采购数量：见下表3 交货日期：合同签订后8周内4 技术规格、详细性能描述（图纸资料见附件）：主要技术规格序号技术参数及规格要求投标设备技术参数和性能设备部件号数量其它一概述为保证物探事业部一线船队生产需要，现申请启动“国产防折器”采购项目。二参数及指标国产防折器主要包括内、中、外钢丝及附件2.1028.5前导段防折器1. 规格：GS-28.5-4.72. 钢丝尺寸：18、21、23m6件套2.2025.5前导段防折器3. 规格：GS-25.5-4.74. 钢丝尺寸：18、21、23m1件套备注：本表第二列根据具体设备尽可能进行详细描述，关键技术条目要在序号前打*号。5 资格及业绩要求：提供相应产品业绩报告；6 交货地点：湛江；7 包装要求：包装完整牢固，产品包装外表应有标志或标签。标志应正确、清晰、齐全、牢固。内货与标志一致。8 资料证书：包括但不限于产品合格证、材质化验报告。9 验收标准：所有试验需有需求方现场确认。本项目联系人（签字）：联系电话：技术负责人（签字）：,联系电话：产品组件如下图：2.1产品组件如下表序号名称数S1内鼓形套（由两个第半环体组成）1套2横截面长度为L02英寸的内层钢理.纯套1套3外鼓形套（由两个笫二字环体组成）1套4横截面长度为139英寸的中间层铜母套1套5横截面长度为1.80英寸的外JKMil套1套6开缝套管2个7I-M（由两个半环状的半第时扣而成）1套8标准六角头自候螺钉M12×1.75×40mm12个9具有必上句刈港功能的NEVERSEEZ户1成.司等产却1个10轴环总成每个轴环总成包括：1套半轴环2个技链精2个六角口锁端母M12×1.752个11悬挂臂2个12固定盘2个13标准六角头自俵螺栓M10×1.5×20mm6个14浮标块组件1个15卸扣销2个16隔套2个17六角WM母M30X3.5,尼龙套头2个18标准杯型成套螺母M5×0.8×25mm2个19标准六角头目犊螺隹M12×1.75×65mm8个202.5mm内六角长野扳手2个21内六角长臂扳手1个025.5前导段防折器技术规格书技术指标1 .外观：要求所有零部件表面应平整，无撕裂、破损、变形、飞边。防折器整体颜色为黄色。2 .尺寸要求:所有零部件尺寸、材质均应符合图纸要求。序号描述型技术参数1适用前导段直径25.5mm2长度2717±25mm3高度440mm4宽度302mm5紧固件材质AISI3166牵引环及夹具铝青铜7防折器材质POLYURETHANE聚氨酯3 .重量要求：空气中重量约：53.4Kg,水中重量约：27.5Kg04 .产品规格型号：AI-OO1-C-070515 .防折器关键技术参数有：1）防折器材质：聚氨酯（主要指标）比重：21.10gcm2硬度：80-85耐磨性：40.0mg拉伸永久变形：218%抗张强度：252MPa伸长率：2500%撕裂强度：87.3KNm2）防折器牵引环及夹具材质：铝青铜3）要求防折器牵引环至少为3耳6 .装配：保证防折器各配件装配正常7 .强度描述：8 .工作温度：-10。0+30。C9 .存储温度：-20%>+60。C二、检测方法及设备1 .进场技术资料检验应附有产品合格证（COC证书），标明所有零部件的材质、规格、生产日期和生产厂家名称及生产批号。应附有产品性能检验报告。2 .外观：目测要求所有零部件表面应平整，无撕裂、破损、变形、飞边。防折器整体颜色为黄色。三、功能及使用环境描述1 .产品满足拖缆作业要求，性能不低于产品合格证书或相关检测使用报告。2 .包装要求：方便搬运，包装盒内留有缓冲的空间，具有一定的抗震和抗冲击功能；包装内应附带防折器安装手册，及相关安装工具型号指示说明。3 .如保质期内出现产品质量问题，投标方需免费更换出现质量问题产品，并需要提供书面检测报告。参考图片1：028.5前导段防折器技术规格书一、技术指标1.外观：要求所有零部件表面应平整，无撕裂、破损、变形、飞边。防折器整体颜色为橙色。2.尺寸要求：所有零部件尺寸、材质均应符合图纸要求。序号描述型技术参数1适用前导段直径28.5mm2长度2717+25mm3高度360mm4宽度206mm5紧固件材质AISI3166牵引环及夹具铝青铜7防折器材质POLYURETHANE聚氨酯3 .重量要求：空气中重量约：45.2Kg,水中重量约：20.5Kgo4 .产品规格型号：AI-034-B-094015 .防折器关键技术参数有：1）防折器材质：聚氨酯（主要指标）比重：1.10gcm2硬度：80-85耐磨性：40.0mg拉伸永久变形：218%抗张强度：252MPa伸长率：2500%2）撕裂强度：87.3KNm3）防折器牵引环及夹具材质：铝青铜4）要求防折器牵引环至少为3耳6 .装配：保证防折器各配件装配正常7 .工作温度：-10%>+30。C8 .存储温度：-20。0+60。C二、检测方法及设备1 .进场技术资料检验应附有产品合格证（COC证书），标明所有零部件的材质、规格、生产日期和生产厂家名称及生产批号。应附有产品性能检验报告。2 .外观：目测要求所有零部件表面应平整，无撕裂、破损、变形、飞边。防折器整体颜色为橙色。三、功能及使用环境描述1 .产品满足拖缆作业要求，性能不低于产品合格证书或相关检测使用报告。2 .包装要求：方便搬运，包装盒内留有缓冲的空间，具有一定的抗震和抗冲击功能；包装内应附带防折器安装手册，及相关安装工具型号指示说明。3 .如保质期内出现产品质量问题，投标方需免费更换出现质量问题产品，并需要提供书面检测报告。参考图片2：
